Comewill, en pålitelig Kina-basert produsent og leverandør av elektrisk utstyr, tilbyr høy kvalitetKombinerte instrumenttransformatorersom integrerer strømtransformator- og spenningstransformatorfunksjoner i en enkelt enhet. Disse transformatorene er tilgjengelige på lager, engros og tilpasset, og gir kompakte, trygge og kostnadseffektive løsninger for elektrisk energimåling og beskyttelse i distribusjonssystemer. De er mye brukt i industrielle, gruvedrift og landlige kraftnettapplikasjoner.

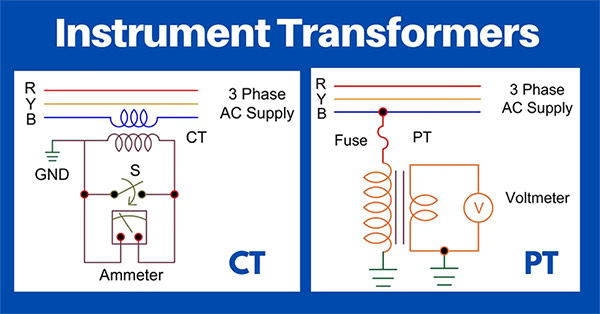

Kombinerte instrumenttransformatorer er en slags elektrisk enhet som slår sammen strøm- og spenningstransformatorfunksjoner til ett kabinett. Strømaggregatet er koblet i serie til høystrømsledningen, mens spenningsaggregatet er koblet parallelt med høyspentledningen. Begge enhetene deler en felles kjerne og isolasjon, noe som muliggjør samtidig innsamling av spennings- og strømsignaler mens de isolerer høyspente primærkretser fra sekundære måleenheter. Denne utformingen sikrer operatør- og utstyrssikkerhet samtidig som installasjonen reduseres.
Spenningsmåling
Spenningsdelen induserer en proporsjonal lavspenning i sekundærviklingen når høyspenning strømmer gjennom primærkretsen. Denne lavspenningsutgangen (vanligvis 100V) brukes deretter av voltmetre, energimålere eller beskyttelsesreléer.
Nåværende måling
Strømseksjonen konverterer store primærstrømmer til små, målbare sekundærstrømmer (vanligvis 5A eller 1A). Disse utgangene leveres til strømtransformatormålere eller relébeskyttelsesenheter, og opprettholder nøyaktig overvåking og måling.
Isolasjon og sikkerhet

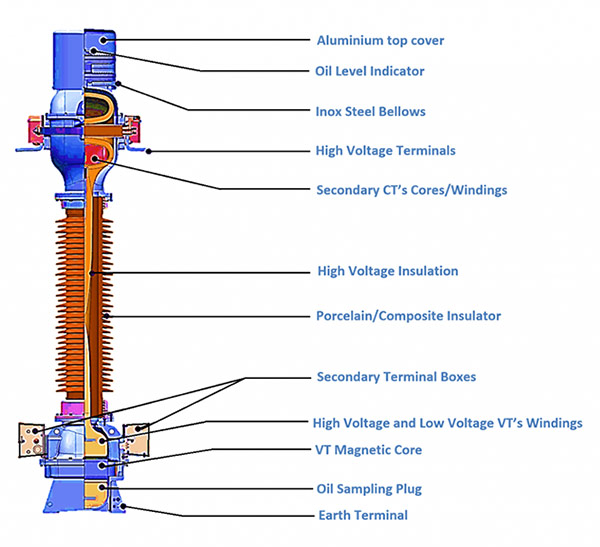

Inne i en kombinert transformator er strøm- og spenningsenheter innkapslet i et felles isolasjonsskall, ofte oljefylt eller epoksystøpt. Sekundærsiden må være jordet, og kretser må unngå åpne eller korte forhold for å sikre sikkerheten.

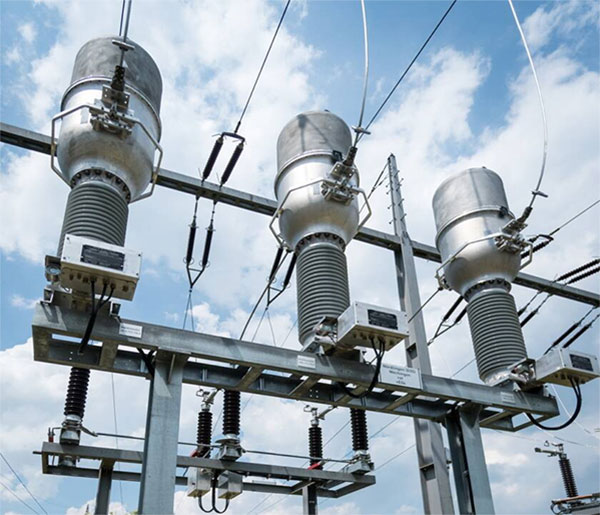

Comewill-fabrikkensKombinerte instrumenttransformatorerpasser for:
Høyspent målebokser
Søylemonterte transformatorer
Fordelingsskap
De er spesielt nyttige i trefasemålescenarier, for eksempel V/V (to spenningstransformatorer) eller Y/Y (tre spenningstransformatorer) konfigurasjoner for balanserte eller ubalanserte belastninger.
1. Kompakt design og enkel installasjon – Integrering av strøm- og spenningstransformatorer i én enhet reduserer fotavtrykket og forenkler oppsettet.
2. Kostnadseffektivitet – Å kjøpe en kombinert enhet reduserer separate transformatorkostnader, produksjonskompleksitet og installasjonstid.
3. Elektrisk isolasjon og pålitelighet – Fullstendig separasjon av høyspennings primære og lavspente sekundære kretser sikrer operatør- og utstyrssikkerhet.
4. Integrert måling og beskyttelse – Gir standardutganger for energimålere og relébeskyttelsesenheter samtidig.
5. Miljøtilpasningsevne – Olje-nedsenket eller gassisolert design tillater langvarig drift utendørs eller under tøffe forhold.
Kombinasjonstransformator – Kombinerer strøm- og spenningstransformatorer til én enhet for kompakt installasjon og synkronisert måling. Egnet for plassbegrensede eller kostnadssensitive prosjekter.
Delt transformator – Separerer strøm- og spenningstransformatorer for fleksibel plassering og optimalisert nøyaktighet. Tillater tilpasset valg for forskjellige spennings- og strømnivåer.
Comewill, som en Kina-basert fabrikk og leverandør, gir kvalitet, lav pris og tilpassetkombinert instrument transformatorersom er på lager for rask levering. Våre Current Transformer-systemer er produsert under strenge kvalitetsstandarder for å møte industri- og brukskrav, som sikrer nøyaktige målinger, driftssikkerhet og pålitelig langtidsbruk.
