Vakuumbrytere (VCB)har blitt gullstandarden for mellomspenningsbeskyttelse, og tilbyr rask lysbueslukking, null klimagassutslipp og minimalt vedlikehold. Denne omfattende veiledningen svarer på kritiske spørsmål: Hvordan fungerer VCB-er? Hva er deres kjernekomponenter? Hvordan er de sammenlignet med vakuumkontaktorer? Og hvorfor er de den foretrukne teknologien for verktøy, industri og fornybar energi? Med innsikt fra ledende produsentComewill, utstyrer denne artikkelen ingeniører og kjøpere med kunnskap til å velge riktig VCB for deres applikasjon.
Effektiviteten til en vakuumbryter ligger i bruken av et høyvakuum - en av de beste elektriske isolatorene som er kjent - for å slukke lysbuer. Når kontaktene til en VCB skiller seg, slukkes buen som dannes raskt fordi det nesten ikke er noen gassmolekyler som opprettholder plasmaet. Dette resulterer i en avbruddstid på mindre enn en halv syklus av AC-bølgeformen, minimerer feilenergi og beskytter nedstrømsutstyr. I tillegg er VCB-er miljømessig overlegne SF₆-brytere, siden de ikke slipper ut klimagasser, noe som gjør dem til en nøkkelteknologi for bærekraftige strømnett.
Driften av enVCBkan brytes ned i en rekke raske, presise trinn:
Hele denne prosessen foregår i mikrosekunder, noe som gjør VCB-er eksepsjonelt raske og pålitelige for både last- og feilstrømsvitsjing.
En høykvalitets VCB er en sammenstilling av flere kritiske komponenter:
Mens begge bruker vakuumavbrytere, tjener VCB-er og vakuumkontaktorer forskjellige formål. Tabellen nedenfor klargjør de viktigste forskjellene.
| Trekk | Vakuumkretsbryter (VCB) | Vakuumkontaktor |
|---|---|---|
| Primær rolle | Beskyttelse mot feilstrømmer (kortslutninger) og sjelden veksling. | Hyppig driftsbytte av laster som motorer og varmeovner. |
| Spenningsområde | 3 kV til 36 kV (opptil 40,5 kV for spesialiserte modeller). | Opptil 15 kV, typisk 200 A til 630 A. |
| Typiske belastninger | Transformatorer, generatorer, kondensatorer, store motorer, distribusjonsmatere. | Motorer, belysning, varmekretser og ofte byttet utstyr. |
| Byttefrekvens | Sjelden (beskyttelse og isolasjon). | Svært hyppig (tusenvis av operasjoner). |
| Kortslutningsvurdering | Høy (20 kA til 50 kA typisk). | Lavere (opptil 10 kA). |
Vakuumbrytere tilbyr et overbevisende sett med fordeler som gjør dem til det foretrukne valget for mellomspenningsapplikasjoner:
VCB-er er tilgjengelige i flere konfigurasjoner for å passe ulike miljøer og driftsbehov.

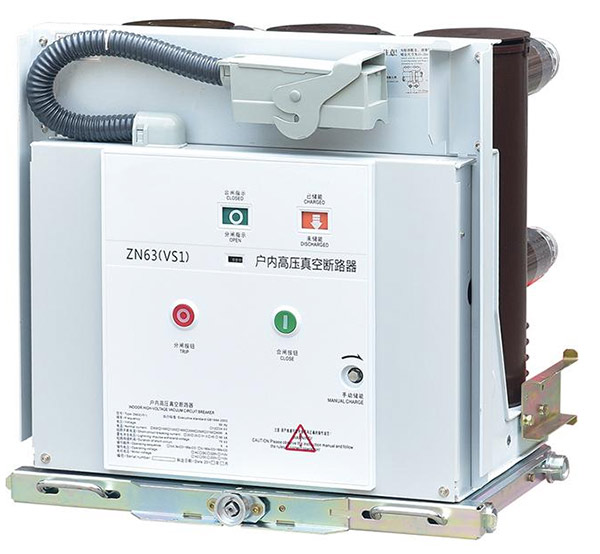

Kompakte enheter designet for installasjon i bryterpaneler i fabrikker, næringsbygg og innendørs transformatorstasjoner. Eksempler inkluderer de mye brukte VS1-12 faste og uttrekkbare typene.
Værbestandige modeller bygget for transformatorstasjoner og overføringsnettverk, i stand til å tåle regn, vind og ekstreme temperaturer.
VCB-er er essensielle på tvers av et bredt spekter av bransjer og infrastruktur:
A1: Den primære forskjellen er det lysbueslukkende mediet – VCB-er bruker et vakuum, mens SF₆-brytere bruker trykkgass. VCB-er er mer miljøvennlige (ingen klimagassutslipp), har raskere dielektrisk gjenvinning og krever mindre vedlikehold for mellomspenningsapplikasjoner.
A2: Vakuumbryteren er forseglet for livet, og varer vanligvis 10–20 år under normale forhold. Driftsmekanismens mekaniske levetid overstiger ofte 30 000 operasjoner.
A3: Ja, men spesialiserte kondensatorbrytende VCB-er med kontrollert svitsjing anbefales for å minimere prestrikker, innkoblingsstrømmer og gjentakelser, for å sikre kontaktens levetid og systemstabilitet.
A4: Rutinemessig vedlikehold fokuserer på driftsmekanismen, elektriske tilkoblinger og kontrollkretser – ikke selve vakuumavbryteren. Typiske oppgaver inkluderer visuell inspeksjon, måling av kontaktmotstand og mekaniske driftstester hvert 3.–5. år.
A5: Absolutt. Utendørs VCB-er er spesielt designet med værbestandige innkapslinger, høyverdige isolatorer og anti-korrosjonsbehandlinger for å tåle tøffe miljøforhold.
Vakuumbrytere er den klare vinneren for moderne mellomspent kraftdistribusjon, som kombinerer overlegen ytelse, miljøansvar og langsiktig pålitelighet. Ettersom industrien fortsetter å fase ut SF₆, vil etterspørselen etter VCB-er av høy kvalitet øke. Å velge en pålitelig produsent er avgjørende for å sikre at utstyret ditt leverer konsekvent ytelse og sikkerhet.
Comewill, en ledende Kina-basert fabrikk og leverandør, tilbyr et omfattende utvalg innendørs, utendørs og spesialiserte VCB-er. Produktene våre er konstruert med presisjon, grundig testet og tilgjengelig for både lagerbestillinger og spesialtilpassede engrosprosjekter. Ved å velge Comewill drar du fordel av direkte fabrikkpriser, teknisk ekspertise og responsiv kundestøtte.
Partner med Comewill for pålitelig kraftbeskyttelse
Enten du trenger standard innendørs VCB-er, robuste utendørsenheter eller spesialiserte design,Comewillhar løsningen. Teamet vårt er klare til å hjelpe med tekniske spesifikasjoner, priser og levering.
📧Kontakt ossi dag for å diskutere dine behov eller be om et tilbud. Vi ser frem til å støtte ditt neste prosjekt.
