Vakuumkretsbryter (VCB), en kritisk enhet i moderne mellomspenningskraftdistribusjon. Vi utforsker den grunnleggende fysikken til lysbueutryddelse i et vakuum, dissekerer kjernekomponentene – fra vakuumavbryteren til driftsmekanismen – og presenterer en detaljert, praktisk sammenligning med SF₆-teknologi. Artikkelen skisserer også viktige bruksområder, utvalgskriterier og beste praksis for vedlikehold, alt basert på industritekniske prinsipper. Som en profesjonellKina-basert produsent og leverandør, Comewillleverer høykvalitets, tilpassbare VCB-løsninger som kombinerer pålitelighet, lang levetid og miljøansvar for industri-, kommersielle og forsyningsprosjekter over hele verden.

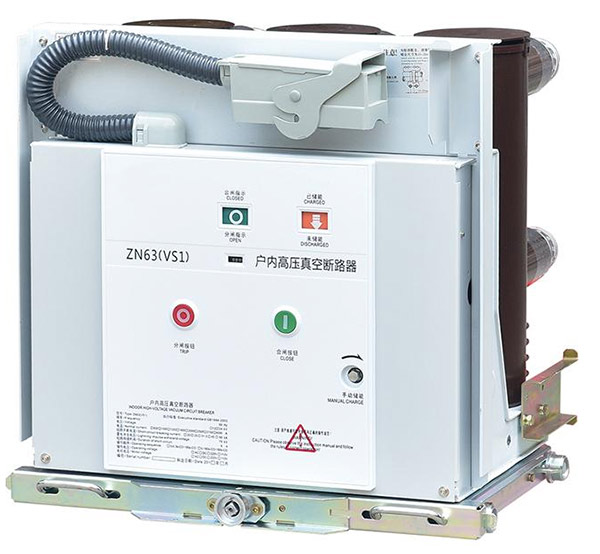

DeVakuumkretsbryter (VCB)har blitt en hjørnestein i pålitelig mellomspent kraftdistribusjon, og fungerer som den primære beskyttelsesanordningen i transformatorstasjoner, industrianlegg og kommersielle anlegg. I motsetning til eldre teknologier som er avhengige av olje, luft eller SF₆-gass, bruker VCB et høyvakuummiljø for å slukke lysbuen som dannes når kontakter skilles under en feil. Denne metoden gir klare fordeler med hensyn til byttehastighet, driftssikkerhet og miljøsikkerhet, noe som gjør den til det foretrukne valget for applikasjoner fra 3 kV til 36 kV.
Moderne elektrisk infrastruktur krever utstyr som ikke bare yter under stress, men som også krever minimalt med inngrep over flere tiår med service. VCB-er møter denne utfordringen gjennom sine forseglede avbrytere og robuste mekaniske design, som reduserer vedlikeholdsintervallene betydelig sammenlignet med andre brytertyper.Comewill, som en erfaren produsent i Kina, spesialiserer seg på å produsere VCB-er som er konstruert for å levere konsistent ytelse over et bredt spekter av driftsforhold, fra tropisk fuktighet til industrielle støvfylte miljøer.
Denne artikkelen tilbyr et originalt teknisk perspektiv på VCB-teknologi, med fokus på ingeniørprinsippene som styrer driften, de kritiske komponentene som sikrer levetiden, og de praktiske faktorene ingeniører må vurdere når de velger og spesifiserer disse enhetene for nye eller ettermonterte prosjekter.
I kjernen av hver VCB ligger et grunnleggende fysisk prinsipp: manglende evne til en elektrisk lysbue til å opprettholde seg selv i et høyt vakuum. Når bryterens kontakter under feilforhold, prøver strømmen å opprettholde en vei gjennom ionisert metalldamp. Imidlertid, fordi avbryteren evakueres til et trykk under 10⁻⁴ Pa, er den gjennomsnittlige frie banen til molekyler ekstremt lang, og de tilgjengelige partiklene for ionisering er knappe.
Buen som dannes eksisterer nesten utelukkende som et plasma av metalldamp fra kontaktflatene. Ettersom strømmen naturlig går gjennom null i AC-syklusen, kondenserer denne dampen nesten øyeblikkelig på de kjøligere kontaktflatene og de omkringliggende lysbueskjoldene. Denne raske kondenseringen - kjent somdielektrisk gjenvinning– forhindrer at lysbuen slår seg igjen, og fjerner effektivt feilen innen en halv syklus. Hele prosessen er ren, stillegående og produserer minimal kontakterosjon, noe som bidrar til VCBs høye elektriske utholdenhet, ofte over 5000 fulllastoperasjoner.
Viktigere er at vakuumbryterens design sikrer at lysbuen forblir konsentrert og diffus, og unngår varme flekker som kan skade den keramiske konvolutten. Bruken av spesifikke kontaktgeometrier, slik som aksiale eller radiale magnetfeltkontakter, kontrollerer lysbuebevegelsen ytterligere og sikrer jevn slitasje, og forlenger dermed funksjonstiden til avbryteren. Dette prinsippet om lysbueslukking er det som gjør VCB-er eksepsjonelt egnet for hyppige koblingsoppgaver, for eksempel motorstart eller kondensatorbankbytte, der andre teknologier ville forringes raskere.
For mellomspenningsapplikasjoner er valget mellom vakuum- og SF₆-teknologi en vanlig ingeniørbeslutning. Begge er modne teknologier, men deres egenskaper stemmer forskjellig med prosjektprioriteringer. Tabellen nedenfor gir en original, detaljert sammenligning basert på drifts- og miljøfaktorer, uten å stole på eksterne leverandørdata.
| Parameter | Vakuumkretsbryter (VCB) | SF6 effektbryter |
|---|---|---|
| Avbrudd Medium | Vakuum (dielektrisk styrke ~10⁷ V/m) | SF₆-gass ved trykk (vanligvis 5–7 bar) |
| Typisk spenningsklasse | 3 kV – 36 kV (primær mellomspenning) | 3 kV – 800 kV+ (dekker MV til EHV) |
| Miljøpåvirkning | Null utslipp; ingen klimagasseffekt | Høy GWP (23 500 x CO₂); krever streng håndtering og resirkulering |
| Kontakt Erosion & Life | Lav erosjon; elektrisk levetid opptil 30 fulle feil eller 5000+ koblingsoperasjoner | Moderat erosjon; gassnedbrytningsprodukter krever håndtering |
| Vedlikeholdsregime | Minimal; avbrytere er forseglet for livet; bare mekanismesmøring | Periodiske kontroller av gasstetthet; fukt- og biproduktovervåking |
| Driftsmekanisme | Fjær eller magnetisk aktuator – lavt energibehov | Fjær, hydraulisk eller pneumatisk – ofte høyere energi |
| Typiske styrker | Hyppig bytting, lite vedlikehold, miljøvennlig | Utmerket for høyspente, kompakte installasjoner, høy feilstrømkapasitet |
Denne sammenligningen viser at VCB-er er spesielt sterke i applikasjoner der miljøansvar, hyppig drift og lave livssykluskostnader er avgjørende. For verktøy og industrielle brukere som søker en bærekraftig, høyytelsesløsning for mellomspenningsnettverk, presenterer VCB-er et overbevisende teknologivalg.Comewillproduserer VCB-er som utnytter disse iboende fordelene, og tilbyr en rekke produkter fra 12kV til 40,5kV for både innendørs og utendørs bruk.
En VCB er en sammenstilling av presisjonskonstruerte komponenter, som hver spiller en avgjørende rolle for å sikre pålitelig drift. De to mest vitale delene er vakuumavbryteren og betjeningsmekanismen.
Vakuumbryteren er en hermetisk forseglet keramisk sylinder som inneholder de faste og bevegelige kontaktene. Det keramiske materialet (ofte alumina) gir utmerket dielektrisk isolasjon og mekanisk styrke. Innvendig kobler en metallbelg den bevegelige kontakten til den eksterne betjeningsstangen, og opprettholder vakuumtetningen samtidig som den tillater aksial bevegelse. Et sofistikert skjermingssystem omgir kontaktene for å kondensere metalldamp og forhindre at den avsettes på den keramiske indre overflaten, og bevarer isolasjonsintegriteten over enhetens levetid. Kontaktmaterialet, typisk en kobber-kromlegering, er valgt for sin motstand mot sveising og dets evne til å opprettholde en lav kuttestrøm, noe som er viktig for induktiv lastsvitsjing.
Betjeningsmekanismen gir drivkraften til å åpne og lukke kontaktene på en presis, rask måte. Fjærdrevne mekanismer er de vanligste i VCB-er på grunn av deres pålitelighet og uavhengighet fra eksterne strømkilder under utløsning. Energi lagres i en lukkefjær (via et manuelt eller motorisert ladesystem) og frigjøres når et utløsesignal mottas. Denne lagrede energidesignen sikrer at bryteren åpner med jevn hastighet og kraft, uavhengig av styrespenningen. Andre alternativer inkluderer magnetiske aktuatorer, som bruker permanente magneter og en spole for låsing, og tilbyr en enklere mekanisk design med færre bevegelige deler. Comewills VCB-er er utstyrt med robuste mekanismer som CT-serien, designet for tusenvis av operasjoner med minimal justering.
VCB-er er kategorisert etter deres installasjonsmiljø og spesifikke driftskrav. De to hovedtypene er:
Sentrale bruksområder inkluderer:
Med en bred portefølje,Comewillleverer VCB-er for både innendørs og utendørs bruk, og tilbyr tilpasning for å møte spesifikke kundekrav og prosjektstandarder.
Å velge riktig VCB for et spesifikt prosjekt krever en grundig evaluering av både systemparametere og driftsforhold. Følgende kriterier danner grunnlaget for en forsvarlig anskaffelsesbeslutning:
Ved å nøye evaluere disse kriteriene, kan ingeniører og innkjøpsteam spesifisere en VCB som ikke bare oppfyller de umiddelbare tekniske kravene, men som også leverer langsiktig pålitelighet og kostnadseffektivitet.Comewillgir detaljert teknisk støtte for å hjelpe kundene med å navigere i disse valgene, og tilbyr produkter som samsvarer med viktige internasjonale standarder.
Den primære fordelen ligger i dens evne til å slukke lysbuen nesten umiddelbart etter strømmen null i et vakuum, noe som gir rask dielektrisk utvinning. Dette resulterer i svært korte lysbuetider, redusert kontakterosjon og minimalt vedlikehold, noe som gjør den svært pålitelig for mellomspenningssystemer.
VCB-er er primært designet for mellomspenningsapplikasjoner, og dekker et område fra omtrent 3 kV opp til 36 kV. Dette gjør dem til standardvalget for distribusjonsnett og industrielle kraftsystemer.
VCB-er har en betydelig miljøfordel siden de bruker et vakuum som avbruddsmedium, som ikke har noen klimagasseffekt. I motsetning til dette har SF₆-gass et svært høyt globalt oppvarmingspotensial (GWP) og krever forsiktig håndtering og resirkuleringsprosedyrer ved utgått levetid.
De to mest kritiske komponentene er vakuumavbryteren (forseglede kontakter) og betjeningsmekanismen. Avbryterens kontaktmateriale og skjerming bestemmer den elektriske levetiden, mens mekanismens design og materialkvalitet dikterer mekanisk utholdenhet.
Ja, VCB-er er usedvanlig godt egnet for hyppige koblingsoppgaver, som motorstart, kondensatorbankbytte og lysbueovnskontroll. Deres robuste design og lave kontakterosjon tillater et stort antall sikre operasjoner.
VCB-er krever svært minimalt vedlikehold. De primære oppgavene inkluderer periodisk inspeksjon av betjeningsmekanismen for riktig smøring, kontroll av mekaniske indikatorer og visuell inspeksjon av avbryteren for eventuelle tegn på skade. Selve avbryterne er forseglet for livet og krever ikke gasspåfylling eller kontaktutskifting under normale driftsforhold.
