Vakuumbryterteknologi har blitt en viktig bryterløsning for mellomspenningskraftdistribusjon fordi den kombinerer vakuumbueavbrudd med en kompakt mekanisk struktur og kontrollert elektrisk drift. Når kontakter separeres inne i en forseglet vakuumavbryter, blir lysbuen avbrutt gjennom en prosess som er fundamentalt forskjellig fra luft-, olje- eller gasskretsavbrudd. Denne arkitekturen kan støtte rask feilretting, redusert rutinemessig service av det avbrytende kammeret, kompakt koblingsutstyrskonstruksjon og gjentatt veksling under definerte driftsforhold. Ytelsen til en bryter kan imidlertid ikke evalueres av dets avbrytende medium alene. Nominell spenning, merkestrøm, kortslutningsevne, isolasjonsnivå, kontaktsystem, driftsmekanisme, beskyttelsesrelé, styrespenning, installasjonsmiljø, mekanisk utholdenhet og gjeldende testkrav bidrar alle til det endelige systemet. Å forstå disse relasjonene er avgjørende for ingeniører, bryterutstyrsprodusenter, verktøy, industrianlegg, prosjekter med fornybar energi og andre mellomspenningsbrukere.
Innholdsfortegnelse
Klikk på et emne for å hoppe direkte til seksjonen.
- 1. Hvorfor trenger middels spenningssvitsjing spesialisert beskyttelse?
- 2. Hvordan fungerer vakuumbueavbrudd?
- 3. Hva er hovedkomponentene til bryteren?
- 4. Hvordan påvirker merkespenning og strøm valget?
- 5. Hvorfor er kortslutningsevne og avbruddshastighet viktig?
- 6. Hvordan påvirker driftsmekanismen ytelsen?
- 7. Hva er forskjellen mellom innendørs og utendørs design?
- 8. Hvordan kan vakuumbrytere sammenlignes med andre avbruddsteknologier?
- 9. Hvordan fungerer bryteren med beskyttelsesreleer og sensorer?
- 10. Hvilke applikasjoner bruker denne bytteteknologien?
- 11. Hvilke vanlige valg og installasjonsfeil bør unngås?
- 12. Hvordan bør testing og standarder evalueres?
- 13. Hva bør en profesjonell teknisk spesifikasjon inneholde?
- 14. Ofte stilte spørsmål
Hvorfor trenger middels spenningssvitsjing spesialisert beskyttelse?
Elektriske mellomspenningssystemer opererer på spenningsnivåer som krever nøye koordinert koblings- og beskyttelsesutstyr. Koblingsenheten må ikke bare føre normal belastningsstrøm, men også reagere korrekt når nettverket opplever en feil.
Elektriske distribusjonsnettverk kobler rutinemessig til transformatorer, motorer, generatorer, industrielle matere, ledninger, fornybare energikilder og andre belastninger. Under normale forhold flyter strømmen kontinuerlig gjennom ledere og koblingsutstyr. Under en kortslutning kan imidlertid strømmen øke dramatisk og generere betydelig termisk og elektrodynamisk stress.
En strømbryter gir en kontrollert metode for å avbryte den strømmen. Driften må koordineres med beskyttelsesreléer, strømtransformatorer, spenningstransformatorer, kontrollkretser og den generelle beskyttelsesfilosofien til det elektriske nettverket.
Avbruddsmediet er spesielt viktig. Historisk sett har strømbrytere brukt flere metoder for å kontrollere lysbuen som dannes når kontakter skilles. Luft, olje og forskjellige gasser har alle blitt brukt i forskjellige generasjoner utstyr. Vakuumteknologi gir en annen tilnærming der den primære lysbueavbrytende prosessen finner sted inne i en forseglet vakuumavbryter.
Bryteren kan koble til eller fra en definert elektrisk krets under dens nominelle driftsforhold.
Når beskyttelsessystemet oppdager en feil, kan bryteren åpne og avbryte strømmen innenfor dens spesifiserte avbruddsevne.
Når den er integrert i en passende bryterarkitektur, kan bryteren delta i definerte isolasjons- og vedlikeholdsprosedyrer.
Bryterdrift fungerer med sensor- og beskyttelsesenheter for å isolere feil samtidig som den tiltenkte distribusjonsstrukturen bevares.
Bryterens funksjon bør derfor vurderes på systemnivå. En høy avbruddsvurdering kan ikke kompensere for en feil beskyttelsesinnstilling. En godt utformet bryter kan ikke kompensere for utilstrekkelig kabelterminering. En sofistikert kontroller kan ikke korrigere en mekanisk mekanisme som ikke har blitt vedlikeholdt riktig.
God koblingsteknikk forbinder disse elementene. Bryter, samleskinne, mater, beskyttelsesrelé, instrumenttransformatorer, kontrollkraft, forriglinger og kapsling må alle spesifiseres rundt det samme elektriske systemet.
Hvorfor feilavbrudd er forskjellig fra vanlig kobling
Å åpne en krets under normale belastningsforhold og fjerne en kortslutning er ikke tilsvarende operasjoner. Under en feil kan strømmen være mye større, og den elektriske energien knyttet til feilen er betydelig.
Bryteren må derfor være i stand til å bryte strømmen ved spenningen og systemforholdene som den er konstruert for. Den avbrytende prosessen må også skje raskt nok til å beskytte det tilkoblede utstyret og opprettholde den tiltenkte beskyttelseskoordineringen.
Dette gjør avbruddsteknologi til en grunnleggende ingeniørbeslutning snarere enn en kosmetisk produktfunksjon.
Hvordan fungerer vakuumbueavbrudd?
Den definerende egenskapen til vakuumavbrudd er bruken av en forseglet vakuumavbryter som lysbueslukkingskammer. Avbryteren inneholder faste og bevegelige elektriske kontakter innelukket i et kontrollert vakuummiljø.
Når kontaktene er lukket, flyter det strøm gjennom kontaktflatene. Når betjeningsmekanismen kommanderer bryteren til å åpne, skilles den bevegelige kontakten fra den faste kontakten. Når kontaktflatene skiller seg, kan det dannes en elektrisk lysbue mellom dem.
I motsetning til en lysbue i luft, gir ikke vakuumavbryteren et betydelig gassformig medium for å opprettholde en konvensjonell ionisert bane. Avbruddsprosessen styres derfor i stor grad av metalldamp generert fra kontaktmaterialet under separasjonshendelsen.
Kontaktseparasjon
Åpningsbevegelsen må kontrolleres nøyaktig. Kontakthastighet, kontaktvandring, kontakttrykk og det mekaniske forholdet mellom den bevegelige kontakten og driftsmekanismen påvirker alle ytelsen.
Kontaktene trenger nok bevegelse til å etablere den nødvendige dielektriske avstanden etter strømavbrudd. Den mekaniske mekanismen må derfor gi konsistent bevegelse over gjentatte operasjoner.
Metalldampoppførsel
Under lysbue kan materiale fra kontaktene danne metalldamp. Denne dampen gir det midlertidige ledende mediet som støtter lysbuen. Når strømmen nærmer seg sin naturlige strøm null i en vekselstrømkrets, kan lysbuen slukke og metalldampen kondenserer raskt.
Avbryteren må da gjenvinne tilstrekkelig dielektrisk styrke mellom de adskilte kontaktene for å motstå den elektriske gjenvinningsspenningen.
Kontaktmateriale
Kontaktmateriale er en betydelig del av vakuumavbryterdesign. Den må støtte strømføring, lysbueavbrudd, motstand mot erosjon og dielektrisk gjenvinning.
Ulike avbryterdesign bruker spesifikke kontaktlegeringer og geometrier for å kontrollere strømfordeling og magnetiske effekter under avbrudd.
Skjerming
Metalldamp som genereres under avbrudd kan avsettes på omkringliggende overflater. Skjermingsstrukturer inne i avbryteren hjelper til med å kontrollere hvor dette materialet beveger seg og bidrar til å opprettholde den nødvendige elektriske feltfordelingen.
| Avbruddsstadiet | Hva skjer | Designkrav |
|---|---|---|
| Lukkede kontakter | Strøm går gjennom kontaktsystemet | Lav kontaktmotstand og pålitelig kontakttrykk |
| Kontaktåpning | Kontakter begynner å skille seg og en bue kan dannes | Kontrollert åpningshastighet og kontaktgeometri |
| Bueperiode | Metalldamp støtter elektrisk ledning | Kontrollert lysbueoppførsel og kontakterosjon |
| Nåværende null | Vekselstrøm når et naturlig nullpunkt | Rask dielektrisk gjenvinning |
| Etter avbrudd | Separerte kontakter tåler gjenvinningsspenning | Stabil isolasjon mellom kontaktene |
Hvorfor den forseglede avbryteren betyr noe
Vakuumbryteren er en forseglet komponent. Dets interne miljø etableres under produksjon og vedlikeholdes gjennom hele den tiltenkte levetiden.
Dette skiller seg fra systemer som er avhengige av et stort volum væske eller gass som primært avbruddsmedium. Vakuumbryteren kan pakkes inn i en relativt kompakt sammenstilling og integreres i bryterutstyr på flere måter.
En forseglet avbryter betyr imidlertid ikke at hele bryteren er vedlikeholdsfri. Betjeningsmekanismen, ekstern isolasjon, terminaler, kontrollkretser, lagre, koblinger og brytergrensesnitt krever fortsatt passende inspeksjon og vedlikehold.
Vakuumavbrudd bør derfor forstås som en del av bryterarkitekturen. Effektiviteten avhenger av kontaktdesign, avbryterkonstruksjon, mekanisk bevegelse, isolasjonsgjenvinning og koordinering med beskyttelsessystemet.
Hva er hovedkomponentene til bryteren?
En moderne mellomspenningsbryter inneholder flere funksjonelle enheter. Hver bidrar til enten gjeldende vei, avbruddsprosess, mekanisk drift, isolasjonssystem, kontrollgrensesnitt eller installasjonsstruktur.
Vakuumbryter
Vakuumbryteren inneholder den faste kontakten, den bevegelige kontakten, kontaktstangen, interne skjermingselementer og forseglet kabinett. Det er den delen som er ansvarlig for å avbryte strømmen i vakuummiljøet.
Dens dimensjonsnøyaktighet og interne konstruksjon er kritisk fordi kontaktgapet, innrettingen, kontakttrykket og dielektrisk geometri må holde seg innenfor de tiltenkte designgrensene.
Betjeningsmekanisme
Betjeningsmekanismen konverterer lagret eller tilført mekanisk energi til kontaktbevegelse. Fjærdrevne mekanismer er mye brukt i mellomspenningsapplikasjoner, mens elektromagnetiske operativsystemer er tilgjengelige i visse design.
Mekanismen må åpne og lukke avbryteren med konsekvent timing og bevegelse. Den må også opprettholde den nødvendige kontaktkraften i lukket stilling.
Isolerende støtter
Isolasjon støtter fysisk atskilte energisatte komponenter fra det jordede kabinettet og omgivende strukturer. De bidrar også til å opprettholde de nødvendige klaringene og den mekaniske stabiliteten.
Terminaler og strømvei
Primære terminaler kobler bryteren til oppstrøms og nedstrøms elektrisk nettverk. Designet deres bestemmer hvordan bryteren kommuniserer med samleskinner, kabelforbindelser eller andre bryterkomponenter.
Posisjon og indikasjonssystem
I mange koblingsanlegg viser mekaniske indikatorer om bryteren er åpen, lukket eller i en annen definert posisjon. Dette kan være spesielt viktig for uttrekkbart utstyr.
Kontroll- og hjelpekretser
Hjelpekontakter, utløsespoler, lukkespoler, motordrev, posisjonsbrytere og andre kretser lar bryteren kommunisere med beskyttelses- og kontrollutstyr.
| Komponent | Hovedfunksjon | Viktige tekniske hensyn |
|---|---|---|
| Vakuumbryter | Bueavbrudd | Kontaktdesign, vakuumintegritet, dielektrisk gjenvinning |
| Betjeningsmekanisme | Kontakt åpning og lukking | Hurtighet, reise, kraft, konsistens, utholdenhet |
| Isolasjonsstøtter | Elektrisk separasjon og strukturell støtte | Dielektrisk ytelse og mekanisk styrke |
| Primære terminaler | Koble bryteren til strømkretsen | Strømkapasitet, koblingsgeometri, temperaturstigning |
| Hjelpekontakter | Status og kontrolltilbakemeldinger | Kontaktpålitelighet og kretskompatibilitet |
| Trip og lukk kretser | Elektrisk aktivering | Kontrollspenning, timing, beskyttelseskoordinering |
Mekanisk synkronisering
Trefasebrytere trenger kontaktene for å fungere på en koordinert måte. Mekanismen overfører bevegelse til de enkelte polene slik at fasene åpnes og lukkes innenfor det nødvendige tidsforholdet.
Overdreven tidsvariasjon kan påvirke bytteytelsen, så mekanismejustering og inspeksjon er viktige deler av kvalitetskontroll og vedlikehold.
Hvorfor komponentintegrasjon er viktig
En avbryter av høy kvalitet kan ikke kompensere for dårlig mekanismeinnretting. Sterk isolasjon kan ikke kompensere for en feil utformet klemmeforbindelse. Et nøyaktig relé kan ikke kompensere for utilstrekkelig kontrollkabling.
Pålitelig bryterytelse avhenger derfor av samspillet mellom alle disse komponentene.
Hvordan påvirker merkespenning og strøm valget?
Nominell spenning og strøm etablerer den grunnleggende elektriske driftskonvolutten til en bryter. De er blant de første spesifikasjonsingeniørene undersøker, men de er bare en del av en fullstendig teknisk evaluering.
Nominell spenning
Merkespenningen må samsvare med det elektriske systemet som bryteren skal fungere i. Isolasjonssystemet må også utformes for de aktuelle effekt-frekvens- og transiente spenningspåkjenninger.
Mellomspenningsbrytere kan produseres for ulike spenningsklasser. Produktfamilier kan inkludere utstyr rundt 10 kV, 12 kV, 24 kV, 36 kV eller andre definerte klassifiseringer avhengig av design og marked.
Selve valget bør følge systemets nominelle spenning og gjeldende standard i stedet for bare å velge neste tilgjengelige vurdering.
Merkestrøm
Merkestrømmen representerer den kontinuerlige strømmen bryteren kan bære under definerte forhold. Termisk ytelse er derfor sentral i spesifikasjonen.
Kontakter, klemmer, ledere, fleksible koblinger, samleskinnegrensesnitt og skapventilasjon bidrar alle til varmeutvikling og -avledning.
Hyppighet
Strømfrekvensen påvirker den elektriske oppførselen til avbruddssystemet og tilhørende beskyttelses- og måleutstyr. Produkter kan spesifiseres for 50 Hz, 60 Hz eller en annen definert driftsfrekvens.
Isolasjonsnivå
Isolasjonskoordinering inkluderer mer enn den nominelle driftsspenningen. Utstyr kan trenge å tåle strømfrekvens motstå spenning og impulsforhold definert av gjeldende designkrav.
| Parameter | Hva det definerer | Hvorfor det betyr noe |
|---|---|---|
| Nominell spenning | Elektrisk system spenningsklasse | Bestemmer isolasjons- og bryterkrav |
| Merkestrøm | Kontinuerlig strømkapasitet | Bestemmer varme- og lederkrav |
| Nominell frekvens | Driftsfrekvens for kraftsystemet | Sikrer kompatibilitet med det elektriske nettverket |
| Isolasjonsnivå | Dielektriske tålekrav | Støtter isolasjonskoordinering |
| Kortslutningsvurdering | Feilstrømavbrudd og tåleevne | Beskytter utstyret ved nettverksfeil |
Hensyn til temperaturøkning
Kontinuerlig strøm produserer varme ved elektriske kontakter og ledere. Temperaturøkningsevnen må derfor evalueres sammen med kapslingsarrangementet.
En bryter installert inne i et kompakt metallkabinett kan oppleve forskjellige termiske forhold fra samme bryter installert i et større ventilert arrangement. Omgivelsestemperatur og installasjonshøyde kan også påvirke termisk ytelse.
Systemspenningen er bare utgangspunktet
To brytere kan dele en lignende spenningsklassifisering, men er forskjellige i strømstyrke, kortslutningsevne, driftsmekanisme, isolasjonskonfigurasjon, terminalarrangement og mekanisk utholdenhet.
En faglig spesifikasjon bør derfor unngå å redusere utvalget til et enkelt tall.
Hvorfor er kortslutningsevne og avbruddshastighet viktig?
Kortslutningsytelse er en av de viktigste spesifikasjonene i valg av mellomspenningsbryter. En feil kan generere svært store strømmer og høye elektromekaniske krefter i løpet av kort tid.
Kortslutningsstrøm
Den tilgjengelige feilstrømmen bestemmes av det elektriske nettverket, inkludert generatorer, transformatorer, ledere og systemimpedans. En koblingsingeniør avgjør normalt dette gjennom en kortslutningsstudie.
Bryteren må ha en avbruddsevne tilpasset de beregnede feilforholdene.
Brytestrøm
Bryteren må være i stand til å avbryte den spesifiserte kortslutningsstrømmen ved den nominelle systemspenningen. Avbruddsprosessen må opprettholde dielektrisk gjenvinning etter at strømmen er slukket.
Tåler kort tid
Koblingsenheter kan også bli utsatt for feilstrømmer mens beskyttelsessystemet fjerner hendelsen. Den mekaniske og termiske strukturen må tåle den definerte strømmen i gjeldende varighet.
Topp tåle
Toppverdien til en feilstrøm produserer elektrodynamiske krefter på ledere og strukturelle komponenter. Mekanisk design må ta hensyn til disse påkjenningene.
Tidspunkt for avbrudd
Den totale feilrydningssekvensen involverer flere stadier: feildeteksjon, relébeslutning, utløsningssignaloverføring, bevegelse av driftsmekanismen, kontaktseparasjon, bueavbrudd og nettverksgjenoppretting.
Bryteren virker ikke uavhengig. Hele tømmetiden avhenger av reléet, kontrollkretsene, utløsespolen, mekanisk mekanisme, kontaktbevegelse og elektrisk system.
Beskyttelsesreléet skal identifisere feilen og gi utløsningskommandoen innenfor den beregnede driftstiden.
Den elektriske banen mellom relé og bryter må overføre turkommandoen riktig.
Det mekaniske systemet må oversette den elektriske kommandoen til repeterbar kontaktbevegelse.
Avbryteren må fjerne strømmen og gjenopprette den nødvendige dielektriske styrken.
Hvorfor er det viktig å avbryte medium
Avbruddsmediet bestemmer hvordan lysbuen oppfører seg under kontaktseparasjon. Vakuumteknologi gir et kontrollert forseglet miljø og bruker kontaktgeometri og materialadferd for å oppnå avbrudd.
Dette kan tillate kompakte avbryterdimensjoner og et relativt enkelt avbryterkammer sammenlignet med noen eldre avbruddsteknologier.
Den endelige brytervurderingen avhenger imidlertid fortsatt av hele designet. Vakuumteknologi betyr ikke at hver vakuumbryter kan avbryte enhver vilkårlig feilstrøm.
Den riktige tekniske tilnærmingen er derfor å begynne med det beregnede systemfeilnivået og deretter verifisere bryterens klassifiserte avbrudds- og tåleevne under gjeldende standard.
Hvordan påvirker driftsmekanismen ytelsen?
Betjeningsmekanismen bestemmer hvor raskt og konsekvent bryterkontaktene beveger seg. Fordi avbrudd oppstår under en presis sekvens av mekaniske hendelser, er mekanismedesign sentralt for ytelsen.
Fjærdriftsmekanismer
Fjærmekanismer lagrer mekanisk energi før en lukke- eller åpningsoperasjon. Elektriske kontrollkommandoer frigjør den lagrede energien for å flytte bryterkontaktene.
Denne arkitekturen er mye brukt i mellomspenningsbrytere fordi mekanismen kan gi kontrollert kontaktbevegelse uten å kreve en kontinuerlig elektrisk forsyning under hele det mekaniske slaget.
Elektromagnetiske mekanismer
Noen bryterdesign bruker elektromagnetiske operativsystemer for å generere kontaktbevegelse. Disse mekanismene kan gi forskjellige operasjonelle egenskaper og kan velges i henhold til den spesifikke bryterarkitekturen og kontrollkravene.
Avslutningsoperasjon
Under lukking må mekanismen bringe kontaktene sammen med passende hastighet og sluttkontaktkraft. Stabil lukkeatferd bidrar til å redusere mekanisk påvirkning og sikrer riktig strømledning.
Åpningsoperasjon
Åpningsslaget må være raskt nok og konsistent nok til å støtte den tiltenkte avbruddsprosessen. Kontaktseparasjonsavstand og hastighet er viktig fordi avbryteren må etablere den korrekte dielektriske tilstanden etter strømavbrudd.
Energilagring
Mekanismer inkluderer vanligvis en energilagringsindikator eller motordrevet ladesystem. Kontrollsystemet kan avgjøre om mekanismen har tilstrekkelig energi til neste operasjon.
Mekanisk utholdenhet
Gjentatte operasjoner skaper slitasje på fjærer, aksler, lagre, koblinger, låser og hjelpebrytere. Mekanisk utholdenhetstesting hjelper til med å fastslå om mekanismen kan fullføre det angitte antall operasjoner uten uakseptabel forringelse.
| Mekanismeområde | Nødvendig oppførsel | Mulig svikt |
|---|---|---|
| Energilagring | Pålitelig klargjøring for drift | Ufullstendig lading eller motorproblemer |
| Åpner stasjonen | Konsekvent rask kontaktseparasjon | Sakte bevegelser, slitasje, mekanisk hindring |
| Lukkedrift | Kontrollert kontaktengasjement | Overdreven påvirkning eller ufullstendig lukking |
| Låsende | Sikker kontaktposisjon | Feil justering av låsen eller slitasje |
| Hjelpebrytere | Nøyaktig tilbakemelding om posisjon | Feil indikasjon eller kontaktforringelse |
Mekanisk timing er viktig
For en trefasebryter må driften av de tre polene holde seg innenfor det angitte tidsforholdet. Overdreven pol-til-pol-variasjon kan påvirke koblingsadferd og bør kontrolleres under produksjon og vedlikehold.
Vedlikehold av mekanismen
Den forseglede avbryteren kan kreve begrenset service i løpet av den tiltenkte levetiden, men mekanismen er ekstern og mekanisk. Inspeksjon av koblinger, smøring der spesifisert, festemidler, fjærer, lagre og hjelpekontakter er fortsatt viktig.
En vedlikeholdsplan bør følge produsentens tekniske instruksjoner og selve koblingsplikten til installasjonen.
Hva er forskjellen mellom innendørs og utendørs design?
Innendørs og utendørs brytere kan bruke det samme grunnleggende avbruddsprinsippet mens de har svært forskjellige mekaniske og miljømessige krav.

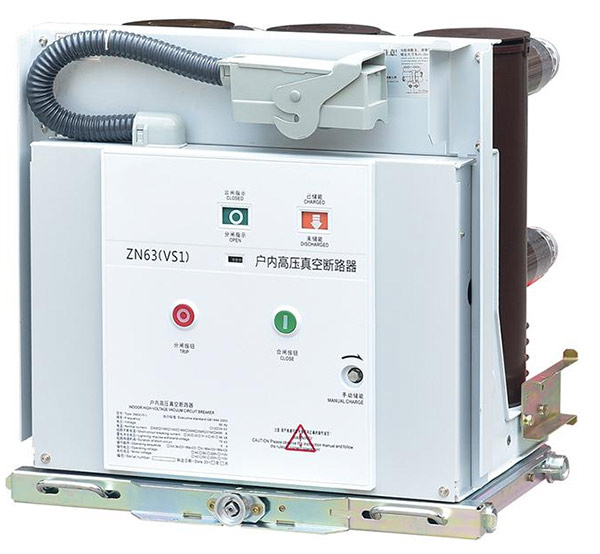

Innendørs brytere
Innendørs brytere er vanligvis installert i koblingsskap eller elektriske rom. Deres omgivelsesmiljø kan være mer kontrollert, noe som tillater kompakte isolasjons- og kapslingsarrangementer.
Innendørs design fremstår ofte som uttrekkbare enheter eller faste installasjoner innenfor metallkledde koblingsanlegg. Det nøyaktige arrangementet avhenger av panelarkitekturen.
Utendørs brytere
Utendørsutstyr må tåle regn, fuktighet, temperaturendringer, sollys, forurensning, støv, vind og andre miljøbelastninger.
Utendørsprodukter krever derfor passende kapslingstetting, utvendig isolasjon, materialvalg, overflatebeskyttelse og værbestandige mekanismer.
Kompositt isolasjon
Utendørs brytere kan bruke komposittisolasjonsmaterialer som silikongummi eller epoksybaserte komponenter avhengig av produktarkitekturen. Disse materialene kan støtte isolasjonsytelsen under skiftende miljøforhold når de er riktig utformet.
Stolpemonterte installasjoner
Noen utendørs distribusjonsbrytere er designet for stolpemontering. Denne konfigurasjonen kan forenkle integrasjon i overhead-distribusjonsnettverk og tillate at svitsjeenheten har et relativt lite fotavtrykk.
Nettstasjonsinstallasjoner
Understasjonsbrytere kan installeres på konstruksjoner eller i utendørs bryteranlegg. Deres tilkobling til samleskinner, strømtransformatorer, spenningstransformatorer, overspenningsavledere og jordingssystemer må koordineres.
| Installasjonstype | Typisk miljø | Hoveddesignfokus |
|---|---|---|
| Innendørs koblingsutstyr | El-rom og lukkede skap | Kompakthet, romintegrasjon, servicetilgang |
| Utendørs distribusjon | Friluftsnettverk | Værbestandighet og isolasjonsytelse |
| Stolpemontert | Overhead distribusjonssystemer | Vekt, monteringsstruktur, fjernbetjening |
| Utendørs transformatorstasjon | Bruks- og industristasjoner | Miljømessig utholdenhet, samleskinneintegrasjon, isolasjonskoordinering |
Miljøfaktorer
Temperatur, høyde, forurensning, fuktighet, salteksponering og ultrafiolett stråling kan alle påvirke utstyrsvalget.
For eksempel kan stor høyde påvirke den dielektriske ytelsen til luftisolasjon, mens alvorlig forurensning kan påvirke ytre isolasjonsoverflater. Kystmiljøer kan øke korrosjonseksponeringen, spesielt rundt metallkonstruksjoner og forbindelser.
Innendørs betyr ikke vedlikeholdsfri
Innendørs utstyr er beskyttet mot direkte vær, men støv, kondens, temperatursvingninger og mekanisk slitasje kan fortsatt påvirke mekanismen og de elektriske tilkoblingene.
Miljøvern bør derfor vurderes realistisk i stedet for å anta at innendørs utstyr fungerer under ideelle forhold.
Hvordan kan vakuumbrytere sammenlignes med andre avbruddsteknologier?
Å forstå forskjellene mellom avbruddsteknologier hjelper ingeniører med å ta en informert teknisk beslutning. Hver teknologi har sine egne elektriske, mekaniske, miljømessige og vedlikeholdsegenskaper.
Luftavbrudd
Luftkretsavbrudd bruker luft som lysbuemedium. Historisk har luftsystemer blitt brukt på tvers av mange spenningsklasser. Designet deres kan involvere buesnner, magnetisk utblåsning eller andre metoder for å kontrollere lysbuen.
Ved middels spenning kan kompakt vakuumavbrudd tilby en annen fysisk arkitektur ved å plassere avbruddsprosessen inne i et forseglet kammer.
Oljeavbrudd
Oljebrytere bruker isolasjonsolje både som isolasjonsmedium og som en del av lysbueslukkingsprosessen. Eldre installasjoner kan fortsatt inneholde slikt utstyr, men moderne mellomspenningsanlegg bruker ofte alternative teknologier.
Oljesystemer krever oppmerksomhet til oljetilstand, inneslutning, lekkasje, forurensning og relaterte vedlikeholdsproblemer.
SF6 avbrudd
SF6-gass har historisk blitt brukt i gassisolert og gasskretsbrytende utstyr på grunn av dens elektriske isolasjons- og lysbueslukkende egenskaper. Imidlertid har miljøhensyn oppmuntret til utvikling og bruk av alternative teknologier i passende applikasjoner.
Vakuumavbrudd
Vakuumavbrudd bruker et forseglet vakuumkammer. Dens kompakte avbryterelement og mangel på isolasjonsolje inne i avbryteren er viktige kjennetegn ved teknologien.
| Teknologi | Bue Medium | Typisk vurdering |
|---|---|---|
| Luft | Luft | Buekontrollstruktur og fysiske isolasjonskrav |
| Olje | Isolerende olje | Oljetilstand, inneslutning, vedlikehold |
| SF6 gass | SF6 | Gasstetting, håndtering, miljøhensyn |
| Vakuum | Vakuum med metall-dampbue oppførsel | Avbryterdesign, kontaktmateriale, mekanismeytelse |
Hvorfor vakuumteknologi er mye brukt i mellomspenning
Vakuumavbrudd kan gi en kompakt avbryter, rask lysbueslukking og et forseglet avbrytende miljø. Disse egenskapene passer godt med innendørs mellomspenningsbryterutstyr og mange utendørs distribusjonsapplikasjoner.
Teknologien er også kompatibel med moderne brytermekanismer og digitale beskyttelsessystemer.
Teknologivalg bør forbli applikasjonsspesifikk
Det er ikke teknisk forsvarlig å erklære ett avbruddsmedium for universelt overlegent. Den riktige tilnærmingen er å sammenligne kravene til det elektriske nettverket, tilgjengelig installasjonsplass, miljøforhold, driftsplikt, beskyttelsesarkitektur, gjeldende standarder og vedlikeholdsstrategi.
Den riktige teknologien er den som tilfredsstiller hele settet med krav.
Hvordan fungerer bryteren med beskyttelsesreleer og sensorer?
En effektbryter fungerer sjelden alene. Dens utløse- og lukkehandlinger er normalt koordinert med et beskyttelsessystem som måler elektriske forhold og bestemmer når byttehandling er nødvendig.
Strømtransformatorer
Strømtransformatorer gir skalert strøminformasjon til beskyttelsesreleer og målere. Deres forhold og nøyaktighetsegenskaper må samsvare med beskyttelsesordningen.
Strømtransformatoren og bryteren inngår i samme feilrettingskjede. Hvis CT-konfigurasjonen eller kablingen er feil, kan det hende at reléet ikke mottar det forventede signalet.
Spenningstransformatorer
Spenningstransformatorer kan gi spenningsinformasjon for beskyttelse, måling, synkronisering og kontroll. Avhengig av beskyttelsesfunksjonen kan reléet bruke spenning sammen med strøm for å bestemme den elektriske tilstanden til nettverket.
Beskyttelsesreleer
Beskyttelsesreleer evaluerer kontinuerlig elektriske målinger. Avhengig av applikasjonen kan funksjoner inkludere overstrøm, jordfeil, underspenning, overspenning, retningsbeskyttelse, motorvern, transformatorbeskyttelse eller andre spesialiserte funksjoner.
Turkrets
Når releet bestemmer at bryteren skal åpne, sender den en utløserkommando gjennom styrekretsen. Utløserspolen aktiverer mekanismen, som deretter skiller kontaktene.
Lukkekontroll
Stenging er også kontrollert. Systemet kan inkludere lokale og eksterne lukkingskontroller, elektriske forriglinger, synkroniseringsfunksjoner og tillatte signaler.
| Systemelement | Funksjon | Forholdet til Breaker |
|---|---|---|
| Strømtransformator | Måler strøm | Gir beskyttelse og måleinngang |
| Spenningstransformator | Måler spenning | Gir spenningsinformasjon for beskyttelse og kontroll |
| Beskyttelsesrelé | Evaluerer elektriske forhold | Utsteder tur- eller tillatte kommandoer |
| Tripcoil | Konverterer elektrisk kommando til mekanisk handling | Starter bryteråpning |
| Kontrollsystem | Overvåker veksling og status | Administrerer lokal, ekstern og låst drift |
Forrigling
Forrigling er en viktig sikkerhetsfunksjon. Mekaniske eller elektriske forriglinger kan forhindre utvalgte handlinger når utstyret er i en upassende tilstand.
For eksempel kan en uttrekkbar bryter ikke tillates å bevege seg mellom posisjoner mens den er lukket. En jordingsbryter kan forhindres i å fungere mens primærkretsen er aktivert, avhengig av systemarkitekturen.
Fjernovervåking
Moderne elektriske installasjoner bruker i økende grad digital kommunikasjon for å overvåke bryterposisjon, utløsningsstatus, mekanismetilstand og andre parametere.
Fjerninformasjon kan forbedre operativ bevissthet, men digital overvåking erstatter ikke korrekte lokale sikkerhetsprosedyrer. Vedlikeholdsteam trenger fortsatt definert isolasjon, verifisering, jording og arbeidspraksis.
Hvilke applikasjoner bruker denne bytteteknologien?
Vakuumavbruddsteknologi brukes på tvers av mange mellomspenningsapplikasjoner fordi dens kompakte form og forseglede avbryter passer til et bredt spekter av distribusjonsarkitekturer.
Brukes til matebryter, transformatortilkoblinger, bussseksjoner og distribusjonsbeskyttelse innenfor forsyningsnett.
Brukes til mellomspenningsmatere som betjener motorer, transformatorer, prosessutstyr og interne distribusjonssystemer.
Støtter oppsamlingssystemer, transformatortilkoblinger, matebeskyttelse og kontrollert svitsjing innen sol- og vindinstallasjoner.
Kan brukes på mellomspente distribusjonsnett der utstyr må operere i krevende industrimiljøer.
Brukes i store bygninger og campus som mottar mellomspente elektriske forsyninger og distribuerer kraft gjennom transformatorer og matere.
Kan støtte elektrisk distribusjon for jernbane, transitt, flyplasser og annen infrastruktur som krever kontrollert mellomspenningsbytte.
Bruksdistribusjon
Forsyningsnettverk bruker middels spenningsbrytere for å administrere matere og seksjonalisere distribusjonskretser. En bryter kan isolere en defekt mater samtidig som den lar andre deler av nettverket forbli strømførende når nettverkstopologien og beskyttelseskoordineringen tillater det.
Utendørs stolpemonterte konfigurasjoner kan være nyttige i overliggende distribusjonssystemer, mens innendørs bryterebrytere ofte er integrert i understasjoner og kompakte distribusjonsenheter.
Industriell distribusjon
Industrianlegg kan ha flere mellomspenningsmotorer, transformatorer, prosesslinjer og store elektriske belastninger. Selektiv beskyttelse er spesielt viktig fordi unødvendig utløsning av en større distribusjonsseksjon kan påvirke flere nedstrømskretser.
Bryteren må derfor jobbe med en verneordning som gjenspeiler anleggets elektriske arkitektur.
Transformatorbeskyttelse
Mellomspenningsbrytere kan brukes på primær- eller sekundærsiden av transformatorer avhengig av nettverksdesign. Beskyttelsessystemet kan inkludere overstrøm, jordfeil, temperatur og andre transformatorspesifikke funksjoner.
Motorbytte
Store motorer kan kreve mellomspenningskobling og beskyttelse. Motorapplikasjoner byr på sine egne utfordringer fordi startstrømmene kan være betydelig høyere enn normal driftsstrøm.
Bryter og beskyttelsesrelé må derfor velges i henhold til motorens startegenskaper og beskyttelseskrav.
Fornybare energisystemer
Sol- og vindprosjekter inneholder ofte flere innsamlingsmatere og transformatorgrensesnitt. Mellomspenningsbrytere kan brukes til å koble til og isolere deler av samlenettet og koordinere beskyttelse med generasjonsutstyret.
Kritisk infrastruktur
Sykehus, datasentre, flyplasser, vannbehandlingsanlegg og kommunikasjonsinfrastruktur kan kreve svært koordinerte mellomspenningsdistribusjonssystemer. Breakervalg i disse miljøene er nært forbundet med redundans, beskyttelseselektivitet, vedlikeholdsprosedyrer og driftskontinuitet.
På tvers av alle disse applikasjonene er bryteren en del av en større elektrisk arkitektur. Applikasjonen bestemmer riktig spenning, strøm, feilvurdering, beskyttelsesplan, kontrollarrangement, miljødesign og vedlikeholdsstrategi.
Hvilke vanlige valg og installasjonsfeil bør unngås?
Mange bryterproblemer kan spores tilbake til ufullstendige spesifikasjoner eller installasjonsforutsetninger. De viktigste feilene oppstår når ingeniører behandler bryteren som en isolert komponent i stedet for en del av et komplett beskyttelses- og distribusjonssystem.
- Velg kun etter spenning:Nominell strøm, feilkapasitet, isolasjon, driftsmekanisme og miljø må også samsvare.
- Ignorerer kortslutningsberegninger:Den tilgjengelige feilstrømmen bør etableres før bryterklassifiseringen er ferdigstilt.
- Ignorerer beskyttelseskoordinering:Reléinnstillinger og bryterytelse må støtte ønsket selektivitet.
- Undervurderer kabelplass:Kabelavslutninger og bøyeradier kan påvirke den praktiske koblingsanordningen.
- Oversett kontrollspenning:Utløse og lukke kretser krever passende hjelpestrøm.
- Ignorerer låser:Driftssekvenser bør kontrolleres mot den komplette bryteranleggsarkitekturen.
- Hopp over vedlikeholdsplanlegging:Mekanismen, terminalene, kontrollkretsene og det omkringliggende bryterutstyret krever fortsatt inspeksjon.
- Bruke ufullstendig dokumentasjon:Tegninger, koblingsskjemaer, navneskiltdata og testposter skal beskrive den samme konfigurasjonen.
Problemet "høyeste vurdering er alltid bedre".
En høyere vurdering er ikke automatisk det riktige ingeniørvalget. Bryteren må fortsatt passe til det fysiske bryterutstyret, kabelarrangementet, beskyttelsessystemet, styrespenningen og installasjonsmiljøet.
Utvalget bør baseres på beregnede krav og gjeldende designmarginer.
Problemet "vakuum betyr vedlikeholdsfritt".
Vakuumbryteren er forseglet, men bryteren inneholder mekaniske og elektriske komponenter som kan slites. Fjærer, lagre, koblinger, hjelpebrytere, utløsningskretser, terminaler og kontrollkontakter forblir alle relevante vedlikeholdspunkter.
Problemet med "samme bryter overalt".
Et rent innendørs industrirom og en kyst utendørs transformatorstasjon representerer svært forskjellige miljøer. Den samme fysiske konstruksjonen bør ikke automatisk antas å passe begge.
"Installasjon senere"-problemet
Brytermontering, kabelterminering, kontrollkabling, forriglinger og skapdimensjoner må vurderes under design av bryterutstyr. Ettermontering av disse detaljene etter produksjon kan være vanskelig.
Problemet med "dokument én gang".
Endringer som gjøres i løpet av et prosjekt, bør gjenspeiles konsekvent i enkeltlinjediagrammet, paneltegninger, ledningsskjemaer, beskyttelsesinnstillinger, stykklister og idriftsettelsesdokumenter.
Hvordan bør testing og standarder evalueres?
Middels spenningsbrytere er sikkerhetskritiske elektriske enheter, så testing spiller en sentral rolle for å bekrefte ytelsen.
IEC 62271 er en viktig familie av standarder som dekker høyspentbryter- og kontrollutstyr. Ulike deler adresserer ulike utstyrstyper og testkrav.
Rutinemessig testing
Rutinetesting utføres på produsert utstyr for å bekrefte at hver produksjonsenhet er i samsvar med gjeldende designkrav.
Det nøyaktige testprogrammet avhenger av bryterdesignet, men kan inkludere elektriske, mekaniske, kontroll- og isolasjonsrelaterte kontroller.
Typetesting
Typetester validerer ytelsen til et bestemt design under spesifiserte testforhold. De kan adressere temperaturøkning, dielektrisk ytelse, kortslutningsavbrudd, mekanisk utholdenhet, intern lysbueoppførsel og andre egenskaper der det er aktuelt.
Dielektrisk testing
Dielektriske tester vurderer om isolasjonssystemet tåler spesifisert spenningspåkjenning. Dette kan innebære effekt-frekvensmotstand og impulsrelaterte tester avhengig av gjeldende krav.
Mekanisk utholdenhetstesting
Mekaniske utholdenhetstester evaluerer om betjeningsmekanismen kan fullføre det nødvendige antallet koblingsoperasjoner uten uakseptabel forringelse.
Kortslutningstesting
Kortslutningstypetester kan evaluere bryterens evne til å avbryte definerte feilstrømforhold. Dette er en av de mest betydningsfulle demonstrasjonene av det komplette avbruddssystemet.
Testing av temperaturstigning
Temperaturøkningstesting kontrollerer den termiske oppførselen til strømførende komponenter under definerte strømforhold. Kontaktmotstand, ledergeometri, klemmer og skapdesign bidrar til resultatet.
| Testkategori | Hovedformål | Typisk bevis |
|---|---|---|
| Rutinetest | Verifiser hver produserte enhet | Rutinemessig inspeksjon og testregistrering |
| Typetest | Validere designet under definerte forhold | Typeprøvingsrapport eller sertifikat |
| Dielektrisk test | Kontroller at isolasjonen tåler | Elektrisk testrekord |
| Mekanisk utholdenhet | Bekreft koblingsmekanismens holdbarhet | Dokumentasjon for utholdenhetstest |
| Kortslutningstest | Bekreft funksjonen for feilavbrudd | Gjeldende typetestdokumentasjon |
| Temperaturøkning | Evaluer termisk oppførsel med kontinuerlig strøm | Termisk ytelsestestrekord |
Testomfanget betyr noe
Et prøvesertifikat bør gjennomgås i sammenheng. Testet spenning, strøm, bryterkonstruksjon, mekanisme, isolasjonssystem og tilbehør skal samsvare med konfigurasjonen som leveres.
Et sertifikat knyttet til én produktkonfigurasjon bør ikke automatisk antas å dekke alle varianter av produktfamilien.
Fabrikkkontroll
Kvalitetsprogrammer kan også inkludere dimensjonskontroller, vakuumintegritetsverifisering, kontaktmotstandsmåling, mekaniske tidskontroller, kontrollkretsverifisering og visuell inspeksjon.
Igangkjøring av nettstedet
Etter installasjonen må bryter- og bryteranlegget settes i drift i henhold til prosjektprosedyrene. Dette kan inkludere isolasjonstesting, kontaktmotstandsmåling, mekaniske driftskontroller, beskyttelsesrelétesting, kontrollkretskontroller, forriglingsverifisering og funksjonstesting.
Hva bør en profesjonell teknisk spesifikasjon inneholde?
En profesjonell spesifikasjon bør gi ingeniører og innkjøpsteam nok informasjon til å velge riktig bryter før utstyret når produksjon eller installasjon.
| Spesifikasjonsområde | Informasjon å definere | Hvorfor det betyr noe |
|---|---|---|
| Nominell spenning | Systemspenning og utstyrsvurdering | Definerer elektriske og isolasjonskrav |
| Merkestrøm | Kontinuerlig strømkapasitet | Definerer varme- og lederkrav |
| Hyppighet | 50 Hz, 60 Hz eller spesifisert systemfrekvens | Sikrer kompatibilitet med det elektriske nettverket |
| Brytekapasitet | Nødvendig karakter for kortslutningsavbrudd | Bestemmer egnethet for feilnivået |
| Tåler evne | Krav til korttids- og toppmotstand | Støtter strukturell og termisk feilytelse |
| Isolasjon | Isolasjonsnivå og konstruksjon | Sikrer dielektrisk egnethet |
| Betjeningsmekanisme | Fjær, elektromagnetisk eller definert alternativ | Bestemmer kontroll og mekanisk oppførsel |
| Styrespenning | Trip-, lukke-, motor- og hjelpekretsspenning | Sikrer kompatibilitet med kontrollsystemet |
| Monteringsarrangement | Fast, uttrekkbart, stangmontert eller annet arrangement | Sikrer fysisk kompatibilitet |
| Miljø | Innendørs, utendørs, temperatur, høyde, forurensning | Tilpasser produktet til forholdene på stedet |
Start med enkeltlinjediagrammet
Enkeltlinjediagrammet definerer hvor bryteren sitter i det elektriske nettverket. Den viser innkommende og utgående matere, transformatorer, motorer, generatorer, samleskinner, beskyttelsessoner og andre viktige elementer.
Bryterspesifikasjonen bør utvikles fra denne elektriske konteksten.
Definer bryterposisjon
Spesifikasjonen bør angi om bryteren er fast eller uttrekkbar og beskrive relevant posisjon og forriglingskrav.
Definer primærforbindelser
Tilkoblingsgeometri er spesielt viktig for integrering av bryterutstyr. Samleskinneavstand, kabelavslutning, terminalorientering og fasearrangement skal samsvare med paneldesignet.
Definer hjelpefunksjoner
Hjelpekontakter, utløsespoler, lukkespoler, underspenningsutløser, motoroperatører, mekaniske indikatorer og fjernkontrollgrensesnitt bør være tydelig oppført der det er aktuelt.
Definer beskyttelseskrav
Beskyttelsesspesifikasjonen skal identifisere nødvendige reléfunksjoner, CT-forhold, spenningsinnganger der det er aktuelt, triplogikk, forriglinger og kommunikasjonsgrensesnitt.
Definer miljøkrav
Prosjektet bør identifisere om bryteren vil fungere innendørs eller utendørs og gi relevant informasjon om temperatur, høyde, fuktighet, forurensning, seismikk og korrosjon der det er aktuelt.
Definer testkrav
Det tekniske dokumentet skal identifisere gjeldende standarder, rutinetester, typetestforventninger, inspeksjonskrav og igangkjøringsprosedyrer.
- Definer det elektriske systemet:Etabler spenning, frekvens, nettverkskonfigurasjon og jordingsarrangement.
- Beregn systemfeiltilstander:Bestem tilgjengelig kortslutningsstrøm ved bryterstedet.
- Definer kontinuerlig belastning:Etablere nominelle nåværende og forventede driftsforhold.
- Velg avbruddsarkitekturen:Bekreft vakuumteknologi og riktig bryterkonfigurasjon.
- Definer driftsmekanismen:Spesifiser ønsket fjær eller elektromagnetisk arrangement og driftsrekkefølge.
- Definer beskyttelse:Koordiner CT-er, spenningsinnganger, releer, utløsningskretser og forriglinger.
- Definer fysisk installasjon:Bekreft fast eller uttrekkbar konstruksjon, terminaler, dimensjoner og kabelgrensesnitt.
- Gå gjennom nettstedets betingelser:Bekreft temperatur, fuktighet, høyde, forurensning, korrosjon og miljøeksponering.
- Definer testing:Bekreft gjeldende rutine-, type-, fabrikk-, steds- og igangsettingstester.
- Kontrolldokumentasjon:Sørg for at alle tegninger, innstillinger, spesifikasjoner og sertifikater beskriver den samme endelige konfigurasjonen.
Hva bør kjøpere be om før godkjenning?
- Generell arrangementstegning:Bekreft overordnede dimensjoner, montering, terminalposisjoner og serviceavstander.
- Elektrisk skjema:Bekreft tur-, lukk-, hjelpe-, forriglings- og kontrollkretser.
- Navneskiltdata:Bekreft spenning, strøm, frekvens, avbruddskapasitet og relevante karakteristikk.
- Beskyttelsesgrensesnitt:Bekreft CT-, VT-, relé-, trip- og kommunikasjonsgrensesnitt.
- Testdokumentasjon:Bekreft omfanget av rutine- og typetestregistreringer som gjelder for den leverte konstruksjonen.
- Installasjonsinformasjon:Bekreft krav til løfting, transport, tilkobling, igangkjøring og vedlikehold.
En detaljert teknisk spesifikasjon reduserer tvetydigheten mellom ingeniør-, innkjøps-, produksjons-, idriftsettelses- og vedlikeholdsteam. Det bidrar også til å forhindre endringer i sent stadium forårsaket av manglende grensesnittinformasjon.
Ofte stilte spørsmål
Hva er hovedfunksjonen til en vakuumbryter?
Den kobler til og fra mellomspente elektriske kretser og avbryter strømmen under spesifiserte normal- og feilforhold. Avbruddsprosessen skjer inne i en forseglet vakuumavbryter.
Hvorfor brukes et vakuum for å avbryte en lysbue?
Vakuumet gir et kontrollert dielektrisk miljø der lysbueoppførselen er forskjellig fra luft-, olje- eller gassavbrudd. Etter kontaktseparasjon og strøm null, kan vakuumavbryteren gjenopprette dielektrisk styrke raskt under de konstruerte forholdene.
Hva er en vakuumavbryter?
En vakuumavbryter er et forseglet kammer som inneholder faste og bevegelige elektriske kontakter og interne skjermingskomponenter. Den utfører selve strømavbruddet når bryteren åpner.
Hva er forskjellen mellom en effektbryter og en kontaktor?
En kretsbryter er utformet for å avbryte feilstrømmer innenfor dens nominelle kapasitet og for å gi beskyttelsesfunksjoner. En kontaktor er generelt konstruert for hyppig svitsjing av laster under definerte driftsforhold og er normalt ikke ment å utføre den samme feilrettingsrollen som en effektbryter.
Hvilke spenningsnivåer kan vakuumavbruddsteknologi tjene?
Vakuumavbrudd er mye brukt i mellomspenningsutstyr. Spesifikke produkter kan designes for spenningsklasser som 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV og andre definerte klassifiseringer avhengig av produsentens design og gjeldende standard.
Hvorfor er kortslutningsbrytende kapasitet viktig?
En feil kan gi svært høy strøm. Bryteren skal kunne avbryte spesifisert feilstrøm ved systemspenningen uten uakseptabel feil. Den nødvendige vurderingen bør være basert på den faktiske nettverkskortslutningsberegningen.
Hva er rollen til driftsmekanismen?
Betjeningsmekanismen gir den mekaniske bevegelsen som kreves for å åpne og lukke kontaktene. Den kontrollerer kontaktvandring, hastighet, kraft og timing og har derfor en direkte innflytelse på avbrudd og lukkeytelse.
Er fjærmekanismer ofte brukt?
Ja. Fjærdrevne mekanismer er mye brukt i mellomspenningsbrytere. De lagrer mekanisk energi og frigjør den for å utføre åpnings- eller lukkingsoperasjonen når de beordres.
Kan elektromagnetiske mekanismer også brukes?
Ja. Visse bryterdesign bruker elektromagnetiske driftsmekanismer. Valget avhenger av bryterarkitekturen, kontrollkrav, driftssekvens og prosjektspesifikasjon.
Er vakuumbrytere vedlikeholdsfrie?
Nei. Vakuumbryteren er forseglet, noe som begrenser vedlikeholdet inne i det avbrytende kammeret, men den komplette bryteren inneholder fortsatt mekaniske mekanismer, terminaler, hjelpekontakter, kontrollkretser, isolasjonsstrukturer og andre komponenter som krever passende inspeksjon og service.
Hvilket vedlikehold krever betjeningsmekanismen?
Vedlikehold kan omfatte inspeksjon av mekaniske koblinger, fjærer, lagre, låser, fester, hjelpebrytere, kontrollkabler og smørepunkter der dette er spesifisert. Den nøyaktige prosedyren bør følge produsentens vedlikeholdsdokumentasjon og utstyrets driftsplikt.
Hva er forskjellen mellom innendørs og utendørs vakuumbrytere?
Innendørsprodukter er normalt integrert i beskyttede koblingsanlegg eller elektriske rom, mens utendørsprodukter er designet for å tåle regn, temperaturendringer, sollys, forurensning og andre miljøforhold. Det elektriske avbruddsprinsippet kan være likt, men kravene til kapsling og isolasjon er forskjellige.
Hva er en uttrekkbar bryter?
En uttrekkbar bryter kan bevege seg mellom definerte mekaniske posisjoner i bryteranlegget, for eksempel tilkoblede, test- og isolerte posisjoner, i henhold til utstyrets design. Dette arrangementet kan støtte vedlikeholds- og testprosedyrer samtidig som definerte låsefunksjoner bevares.
Hvordan fungerer bryteren med et beskyttelsesrelé?
Reléet mottar elektriske målinger fra strømtransformatorer og eventuelt spenningstransformatorer. Når reléet identifiserer en definert unormal tilstand, sender det et utløsesignal til bryteren. Utløserspolen aktiverer deretter mekanismen for å åpne kontaktene.
Hvorfor er strømtransformatorer viktige?
Strømtransformatorer gir skalerte strømsignaler for beskyttelse og måling. Deres forhold, nøyaktighet, belastning og tilkoblingsarrangement må koordineres med beskyttelsesreléet og det generelle elektriske systemet.
Hvorfor brukes spenningstransformatorer noen ganger med en bryter?
Spenningstransformatorer gir skalerte spenningssignaler for måling, beskyttelse, synkronisering og kontroll. Avhengig av applikasjonen kan beskyttelsesreléet bruke spenningsinformasjon sammen med gjeldende informasjon for å avgjøre om en feil eller unormal driftstilstand eksisterer.
Hva er hensikten med forrigling?
Forrigling bidrar til å forhindre definerte usikre driftssekvenser. Avhengig av koblingsanleggets design, kan det begrense bryterbevegelsen, jordingsbryterens drift eller lukkehandlinger inntil nødvendige forhold er oppfylt.
Hvilke standarder er vanligvis forbundet med mellomspenningsbrytere?
IEC 62271 er en viktig familie av standarder som dekker høyspentbryter- og kontrollutstyr. Den aktuelle delen avhenger av utstyrstype og design. Nasjonale og regionale krav kan også gjelde.
Hva er forskjellen mellom rutinetesting og typetesting?
Rutinetesting utføres på produserte enheter for å verifisere samsvar med de relevante produksjonskravene. Typetesting evaluerer ytelsen til et design under spesifiserte testforhold og utføres vanligvis som en del av designvalidering.
Hvilken teknisk informasjon bør gis når du velger en bryter?
Viktig informasjon inkluderer systemspenning, merkestrøm, frekvens, kortslutningsnivå, isolasjonskrav, installasjonssted, fast eller uttrekkbar konstruksjon, styrespenning, beskyttelsesfunksjoner, hjelpekontakter, terminalarrangement, miljøforhold og gjeldende standarder og tester.
Kan bryteren tilpasses for et bestemt koblingsskap?
Avhengig av produktfamilien kan prosjektspesifikke krav inkludere monteringsdimensjoner, terminalarrangement, styrespenning, hjelpekretser, mekanismekonfigurasjon, beskyttelsesgrensesnitt og andre definerte tekniske parametere. Tilpassede konfigurasjoner bør kontrolleres gjennom godkjente tekniske dokumenter.
Hvilke bransjer bruker vanligvis vakuumavbruddsteknologi?
Bruksområder inkluderer distribusjon, transformatorstasjoner, industrianlegg, gruvedrift, anlegg for fornybar energi, næringsbygg, transportinfrastruktur, vannbehandling og andre mellomspenningselektriske installasjoner.
Hvorfor skal bryter og bryter spesifiseres sammen?
Bryteren må montere koblingsutstyret mekanisk og elektrisk. Samleskinnegrensesnitt, kabeltilkoblinger, kontrollkretser, forriglinger, beskyttelsessystemer, serviceavstander og miljøkrav avhenger alle av den komplette panelkonfigurasjonen.
Hvordan kan bedre brytervalg styrke middels spenningsfordeling?
Svitsjeutstyr for mellomspenning er et av nøkkelgrensesnittene mellom et elektrisk nettverk og beskyttelsessystemet som er ansvarlig for å kontrollere unormale forhold. En bryter må føre kontinuerlig belastningsstrøm, fungere pålitelig, avbryte definerte feilstrømmer, tåle elektrisk og mekanisk påkjenning og kommunisere nøyaktig med den omgivende kontrollarkitekturen.
Vakuumavbrudd gir et praktisk grunnlag for mange av disse kravene. Den forseglede avbryteren skaper et kontrollert miljø for lysbueslukking og kan støtte kompakt koblingsanlegg. Imidlertid er selve vakuumet bare ett element i det komplette produktet.
Kontaktsystemet, skjermingsarrangementet, isolasjonsstøttene, betjeningsmekanismen, terminaler, kontrollkretser, hjelpekontakter og kapsling må alle fungere sammen. Mekanisk konsistens er spesielt viktig fordi åpnings- og lukkebevegelsen bestemmer forholdene under hvilke avbryteren utfører sin funksjon.
Elektrisk valg er like viktig. Nominell spenning og strøm gir utgangspunktet, men kortslutningsstrøm, isolasjonsnivå, frekvens, temperaturøkning og miljøforhold avgjør om en bestemt konfigurasjon passer til det faktiske nettverket.
Beskyttelsessystemet legger til et nytt lag. Strømtransformatorer, spenningstransformatorer, releer, utløsespoler, kontrollstrøm, kommunikasjonsgrensesnitt og forriglinger skaper kjeden som det elektriske systemet oppdager en feil og reagerer på.
Søknad har også betydning. Nettstasjoner, industrianlegg, nettverk med fornybar energi, gruveanlegg, næringsbygg, transportinfrastruktur og kritiske anlegg har ikke nødvendigvis de samme elektriske eller miljømessige kravene.
Testing og dokumentasjon gir det endelige tekniske grunnlaget. Rutinetester, typetester, dielektriske evalueringer, mekaniske utholdenhetstester, kortslutningstester, temperaturøkningsevalueringer, installasjonskontroller og igangkjøringsprosedyrer bør alle samsvare med den endelige utstyrskonfigurasjonen.
En riktig spesifisertVakuumbryterer derfor ikke bare en koblingskomponent. Den er en del av en integrert mellomspenningsbeskyttelsesarkitektur som kobler sammen elektrisk avbrudd, mekanisk drift, sensing, kontroll og systemsikkerhet.
Trenger du en konfigurasjon for middels spenningsbryter for prosjektet ditt?
Comewillstøtter svitsjingsløsninger for mellomspenning for bruksområder, industri, fornybar energi, kommersielle og infrastrukturapplikasjoner, med konfigurasjoner som dekker elektriske klassifiseringer, driftsmekanismer, beskyttelsesgrensesnitt, monteringsarrangement og prosjektspesifikke tekniske krav. For søknadsdetaljer og tekniske diskusjoner,kontakt oss.
