A Spenningstransformatorer en viktig instrument-transformatorteknologi som brukes til å redusere høy primærspenning til en proporsjonal sekundærspenning som er egnet for måling, måling, beskyttelse og kontroll. I motsetning til en krafttransformator, som er beregnet for energioverføring mellom elektriske nettverk, er en instrumenttransformator designet for å gi et nøyaktig signal til målere, releer, overvåkingsutstyr og kontrollsystemer. Riktig valg avhenger av primærsystemspenning, sekundærspenning, frekvens, krav til nøyaktighet, belastning, isolasjon, fasearrangement, viklingskonfigurasjon, installasjonssted, miljøeksponering og den tiltenkte beskyttelses- eller målefunksjonen. Elektromagnetiske, kapasitive og elektroniske teknologier gir forskjellige tilnærminger for å oppnå proporsjonale spenningssignaler. Innendørs og utendørs design adresserer også ulike miljøforhold. En fullstendig teknisk evaluering må derfor vurdere elektrisk ytelse, isolasjon, konstruksjon, tilbehør, beskyttelse, installasjon og vedlikehold som ett koordinert system.
Innholdsfortegnelse
Klikk på et emne for å hoppe direkte til seksjonen.
- 1. Hvorfor er spenningsmåling viktig i kraftsystemer?
- 2. Hvordan fungerer en instrumentspenningstransformator?
- 3. Hva er hovedtypene og konfigurasjonene?
- 4. Hvordan påvirker nøyaktighet og byrde utvalget?
- 5. Hvorfor er isolasjon og elektrisk isolasjon viktig?
- 6. Hvordan er beskyttelses- og måleapplikasjoner forskjellige?
- 7. Hva er forskjellen mellom elektromagnetiske og kapasitive design?
- 8. Hvordan håndterer innendørs og utendørs design ulike forhold?
- 9. Hvordan skiller enfase- og trefaseapplikasjoner seg?
- 10. Hvordan bør sikringer, sekundær jording og sikkerhet vurderes?
- 11. Hvilke applikasjoner bruker instrumentspenningsmåling?
- 12. Hvilke vanlige valgfeil bør unngås?
- 13. Hva bør en profesjonell teknisk spesifikasjon inneholde?
- 14. Ofte stilte spørsmål
Hvorfor er spenningsmåling viktig i kraftsystemer?
Elektriske nettverk kan ikke kontrolleres sikkert og nøyaktig uten pålitelig informasjon om spenning. Operatører, beskyttelsesreleer, målere, automasjonssystemer og overvåkingsutstyr er alle avhengige av målesignaler som representerer tilstanden til den primære elektriske kretsen.
Direkte tilkobling av konvensjonelle målere eller lavspentkontrollutstyr til en middels- eller høyspentkrets vil være upraktisk og potensielt farlig. Instrumenttransformatorer løser dette problemet ved å lage et proporsjonalt sekundært signal som representerer primærspenningen samtidig som det gir elektrisk separasjon mellom høyspentkretsen og den sekundære målekretsen.
Denne separasjonen har flere praktiske fordeler. Måleutstyret kan designes rundt en standardisert sekundærspenning i stedet for å bli eksponert direkte mot primærsystemet. Beskyttelsesreleer kan behandle et håndterbart signal. Energimålere kan utføre sine målefunksjoner. Operatører kan få informasjon om det elektriske nettet uten å bringe primærspenningen direkte inn i sentralen.
Gir et proporsjonalt spenningssignal for målere og overvåkingsenheter.
Leverer spenningsinformasjon til beskyttelsesreléer som evaluerer unormale systemforhold.
Skiller den sekundære målekretsen fra det primære høyspentnettet.
Gir et elektrisk signal som kan støtte automatisering, svitsjelogikk, synkronisering og andre kontrollfunksjoner.
Spenningsinformasjon er spesielt viktig i systemer der den elektriske tilstanden endres kontinuerlig. Transformatorstasjoner, industrielle distribusjonssystemer, transformatormatere, nettverk med fornybar energi og komplekse forsyningssystemer krever alle pålitelig informasjon om systemspenning.
Måling støtter også feilsøking. Hvis det observerte sekundære signalet endres uventet, kan ingeniører undersøke om årsaken er relatert til primærsystemet, instrumenttransformatoren, kablingen, beskyttelseskretsen eller en annen del av målekjeden.
En pålitelig målekjede begynner derfor med en riktig valgt instrumenttransformator. Nøyaktighet, isolasjon, tilkoblingskonfigurasjon, sekundær belastning, miljøforhold og beskyttelseskrav må alle vurderes sammen.
Hvordan fungerer en instrumentspenningstransformator?
En elektromagnetisk instrumentspenningstransformator fungerer gjennom elektromagnetisk induksjon. Primærviklingen er koblet til høyspentkretsen, mens sekundærviklingen gir en proporsjonal lavere spenning til tilkoblet måle- eller beskyttelsesutstyr.
Grunnforholdet bestemmes av forholdet mellom primære svinger og sekundære svinger. Når primærviklingen aktiveres, etableres magnetisk fluks i kjernen. Denne fluksen induserer en spenning i sekundærviklingen som tilsvarer proporsjonalt med primærspenningen innenfor transformatorens utformede driftsområde.
Primærvikling
Primærviklingen kobles til høyspentkretsen. Isolasjonssystemet er derfor designet for å tåle de elektriske påkjenningene som er forbundet med primærnettet.
Avhengig av produktarkitekturen kan primærviklingen ha forskjellige fysiske konstruksjoner. Noen design bruker et konvensjonelt viklingsarrangement, mens andre integrerer viklingen i en innkapslet isolasjonsstruktur.
Sekundærvikling
Sekundærviklingen gir signalet med redusert spenning til målere, releer og annet utstyr. Utgangen er designet for å forbli proporsjonal med primærspenningen under spesifiserte elektriske forhold.
Magnetisk kjerne
Kjernen gir den magnetiske banen som kreves for elektromagnetisk induksjon. Kjernekonstruksjon og magnetiske egenskaper påvirker nøyaktighet, eksitasjonsadferd, tap og transformatorens evne til å gi et stabilt sekundært signal.
Isolasjonssystem
Isolasjonssystemet skiller høyspentens primærvikling fra sekundærviklingen, kabinettet og den omkringliggende strukturen. Avhengig av produktdesign kan dette innebære tørr isolasjon, epoksyharpiksstøping, oljeisolasjon, gassisolasjon eller andre dielektriske arrangementer.
| Komponent | Primær funksjon | Viktig designhensyn |
|---|---|---|
| Primærvikling | Kobles til høyspentkretsen | Primære spennings- og isolasjonskrav |
| Sekundærvikling | Gir det reduserte målesignalet | Sekundær spenning, nøyaktighet, belastning |
| Magnetisk kjerne | Gir den magnetiske banen | Kjernemateriale og eksitasjonsegenskaper |
| Isolasjonssystem | Opprettholder elektrisk separasjon | Spenningsspenning, miljø, mekanisk stabilitet |
| Innkapsling eller hus | Gir mekanisk og miljøvern | Installasjonssted og eksponeringsforhold |
Sekundær signalkvalitet
Et nyttig sekundærsignal må representere primærspenningen nøyaktig mens tilkoblet utstyr trekker sin spesifiserte last. Hvis målekretsen legger for stor belastning på sekundæren, kan spenningsforholdet og nøyaktigheten påvirkes.
Dette er grunnen til at transformator, ledninger, terminaler, målere, releer og annet sekundærutstyr bør evalueres som én krets.
Arbeidsprinsippet kan være enkelt i konseptet, men å oppnå stabil nøyaktighet under reelle driftsforhold krever nøye utforming av kjernen, viklingene, isolasjonen, koblingene og den mekaniske strukturen.
Hva er hovedtypene og konfigurasjonene?
Instrumentspenningstransformatorer kan klassifiseres i henhold til installasjon, fasearrangement, viklingskonfigurasjon, isolasjonsteknologi og driftsprinsipp. Disse kategoriene hjelper ingeniører med å begrense utvalget i henhold til systemkravene.
Innendørs konfigurasjoner
Innendørsenheter er beregnet for installasjon inne i bryteranlegg, understasjoner, elektriske rom eller andre beskyttede miljøer. Deres kabinett og isolasjonsdesign kan optimaliseres rundt et kontrollert innendørsmiljø.
Epoksyharpiksstøpte design er vanlig i kompakte innendørs mellomspenningsapplikasjoner fordi den solide isolasjonen kan skape en forseglet struktur samtidig som den fysiske sammenstillingen holdes relativt kompakt.

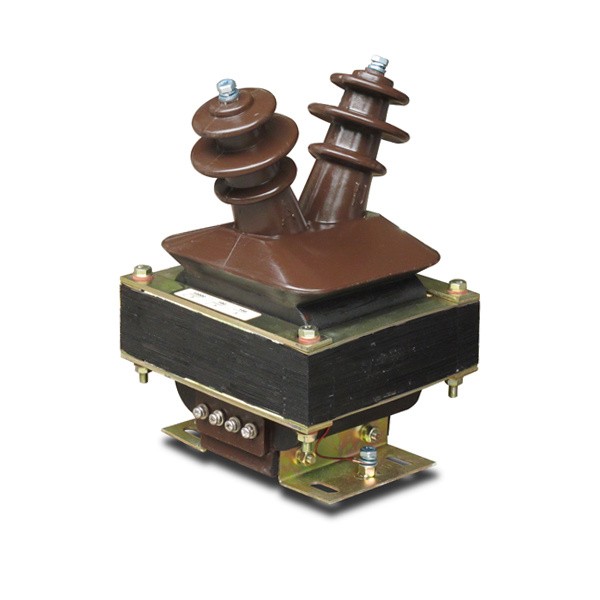

Utendørs konfigurasjoner
Utendørsenheter utsettes direkte for regn, fuktighet, temperaturendringer, sollys, støv, forurensning og andre miljøforhold. Deres bolig- og isolasjonsarrangement må derfor adressere utendørs service.
Enfasekonfigurasjoner
Enfasedesign brukes ofte der hver fase måles separat eller der applikasjonen krever et definert fase-til-jord eller fase-til-fase målearrangement.
Tre-fase konfigurasjoner
Trefasearrangement kan gi koordinert spenningsmåling for trefasede elektriske nettverk. Den nøyaktige tilkoblingen avhenger av systemnøytral konfigurasjon og beskyttelses- eller målefunksjonen.
To- og tre-viklingskonfigurasjoner
En to-viklingsdesign inneholder en primær og en sekundær vikling. En tre-viklingsdesign legger til en ekstra sekundærvikling som kan støtte en separat beskyttelse eller jordingsrelatert funksjon, avhengig av det elektriske skjemaet.
Tørrtype og støpeharpikssystemer
Tørrsystemer bruker solid eller tørr isolasjon uten flytende dielektrikum. Epoksy-harpiksstøpt konstruksjon kan fullstendig innkapsle utvalgte komponenter, og gir mekanisk stabilitet og motstand mot fuktighet og forurensning.
Olje-nedsenket design
Olje-nedsenkede konfigurasjoner bruker isolerende olje som en del av det dielektriske og termiske systemet. Disse designene krever passende tankkonstruksjon, forsegling, oljestyring og vedlikeholdsprosedyrer.
Oppblåsbare eller gassisolerte konfigurasjoner
Gassisolerte design kan brukes der lukkede dielektriske systemer er passende. Deres valg bør inkludere hensyn til kapslingens tetning, gassegenskaper, trykkstyring, serviceprosedyrer og miljøkrav.
Kapasitive og elektroniske teknologier
Ikke alle spenningsmålesystemer er avhengige av en konvensjonell elektromagnetisk transformator. Kapasitive spenningstransformatorer bruker en kapasitiv deler i kombinasjon med en elektromagnetisk seksjon, mens elektroniske spenningssensorer bruker sensing og signalkonverteringsmetoder for å produsere en proporsjonal elektrisk utgang.
| Klassifikasjon | Typiske alternativer | Utvalgsfokus |
|---|---|---|
| Installasjon | Innendørs, utendørs | Miljøeksponering og skapdesign |
| Fase | Enfase, trefase | Nettverkskonfigurasjon og måleskjema |
| Vikling | To-vikling, tre-vikling | Måling, beskyttelse, hjelpefunksjoner |
| Isolasjon | Tørr, støpeharpiks, olje, gass | Spenningsklasse, miljø, vedlikehold |
| Arbeidsprinsipp | Elektromagnetisk, kapasitiv, elektronisk | Spenningsnivå, nøyaktighet, systemarkitektur |
Utvalget bør begynne med applikasjons- og nettverkskravene, ikke bare produktkategorien. Ulike konfigurasjoner kan tilfredsstille lignende målefunksjoner samtidig som de gir forskjellige installasjons- og vedlikeholdsegenskaper.
Hvordan påvirker nøyaktighet og byrde utvalget?
Nøyaktighet er en av de viktigste tekniske vurderingene fordi sekundærsignalet kan brukes til energimåling, systemovervåking, beskyttelse, kontroll eller flere funksjoner samtidig.
Nøyaktighetsklasse
Nøyaktighetsklassen beskriver tillatt målefeil under definerte forhold. Ulike applikasjoner kan ha ulike krav til nøyaktighet.
Målekretser som brukes til måling kan kreve en strammere nøyaktighet enn applikasjoner der transformatoren primært gir et beskyttelsessignal. Riktig klasse avhenger derfor av hva sekundærkretsen trenger å oppnå.
Vurdert byrde
Byrde refererer til lasten koblet til sekundærviklingen. Dette inkluderer målere, reléinnganger, transdusere, ledninger, rekkeklemmer og andre tilkoblede enheter.
Hvis sekundærkretsens faktiske belastning avviker vesentlig fra forholdene som transformatoren ble spesifisert for, kan nøyaktigheten og utgangsoppførselen endres.
Forholdsnøyaktighet
Transformasjonsforholdet må holde seg innenfor den angitte toleransen. Et misforhold mellom det tiltenkte forholdet og det faktiske forholdet kan påvirke både måleverdier og beskyttelsesbeslutninger.
Faseforskyvning
I målesystemer som involverer effektberegninger, har faseforhold betydning. Små feil i faseforskyvning kan påvirke nøyaktigheten til beregninger utledet fra spennings- og strømsignaler.
| Parameter | Hva den beskriver | Hvorfor det betyr noe |
|---|---|---|
| Nøyaktighetsklasse | Målenøyaktighet under definerte forhold | Bestemmer egnethet for måling eller beskyttelse |
| Vurdert byrde | Sekundær kretsbelastning | Påvirker sekundærspenning og nøyaktighet |
| Transformasjonsforhold | Primær-til-sekundær spenningsforhold | Sikrer at målingen representerer det primære systemet riktig |
| Faseforskyvning | Vinkelforhold mellom primær- og sekundærspenning | Kan påvirke effekt- og beskyttelsesberegninger |
Måling kontra beskyttelseskrav
Måleorienterte applikasjoner fokuserer generelt på å opprettholde nøyaktig proporsjonal utgang over det relevante driftsområdet. Beskyttelsesorienterte applikasjoner kan legge større vekt på transformatorens oppførsel under unormale systemforhold og det sekundære signalets evne til å støtte relédrift.
Dette skillet bør gjenspeiles i den tekniske spesifikasjonen. Et produkt valgt kun i henhold til nominell spenning kan være uegnet hvis nøyaktigheten og belastningsegenskapene ikke samsvarer med den tilkoblede kretsen.
Hvorfor er isolasjon og elektrisk isolasjon viktig?
Elektrisk isolasjon er en av de sentrale årsakene til at instrumentspenningstransformatorer brukes. Primærkretsen kan operere med en spenning langt over det sikre driftsområdet til konvensjonelle måle- og kontrollenheter, så isolasjonssystemet må skape en pålitelig separasjon mellom primær- og sekundærkretser.
Primær-til-sekundær isolasjon
Isolasjonssystemet må tåle den elektriske belastningen knyttet til den nominelle primærspenningen og definerte transientforhold. Designet inkluderer isolasjonsmaterialer, krypeavstander, klaringer, viklingsarrangement, innkapsling, terminaler og kapslingsgeometri.
Solid isolasjon
Støpeharpiksdesign kan innkapsle viklingene og andre elektriske komponenter. Denne tilnærmingen kan gi en kompakt og mekanisk stabil struktur samtidig som den reduserer direkte eksponering av innvendige isolasjonsoverflater for fuktighet eller forurensning.
Olje isolasjon
Olje gir både dielektrisk isolasjon og varmeoverføringsegenskaper. Oljefylte design trenger passende inneslutning og forsegling for å opprettholde det tiltenkte indre miljøet.
Gassisolasjon
Gassisolerte enheter bruker et lukket dielektrisk medium. Innkapslingen må opprettholde sin integritet, og serviceprosedyrer må ta hensyn til det dielektriske mediet og utstyrets trykk eller tetningsarrangement.
Kryp og klaring
Klaring refererer til den korteste avstanden gjennom luft mellom ledende deler, mens krypning refererer til avstanden langs en isolerende overflate. Begge er viktige i design av mellom- og høyspenningsutstyr.
Miljøforurensning kan øke viktigheten av krypeavstand fordi forurensning på en isolerende overflate kan skape en vei for lekkasjestrøm.
Isolasjonen skal tåle spesifisert elektrisk påkjenning uten havari.
Isolasjonssystemet bør opprettholde sin funksjon under forventet fuktighet, forurensning og temperaturforhold.
Viklinger og isolasjon må forbli stabile under transport, installasjon og normal drift.
Lavspenningsmålekretsen må forbli riktig atskilt fra primærnettverket.
Isolasjon er derfor ikke et enkelt materialvalg. Det er et komplett ingeniørsystem som involverer geometri, materialer, produksjonskvalitet, miljøeksponering og elektrisk koordinering.
For kjøpere betyr dette at isolasjonsbeskrivelsen bør være spesifikk. Begreper som tørr type, støpt harpiks, oljenedsenket eller gassisolert gir et utgangspunkt, men den tekniske spesifikasjonen skal også forklare den tiltenkte spenningsklassen og installasjonsforholdene.
Hvordan er beskyttelses- og måleapplikasjoner forskjellige?
Den samme primærspenningskretsen kan gi signaler til både måle- og beskyttelsessystemer, men kravene til disse to funksjonene er ikke identiske.
Måleapplikasjoner
Målesystemer trenger en stabil proporsjonal spenning slik at målere og overvåkingsenheter nøyaktig kan representere primærsystemet. Nøyaktighet over det normale driftsområdet er derfor spesielt viktig.
Applikasjoner kan inkludere spenningsmålere, energimålere, strømkvalitetsutstyr, overvåkingssystemer og andre overvåkingsenheter.
Beskyttelsesapplikasjoner
Beskyttelsesreleer bruker elektriske signaler for å identifisere unormale forhold. Spenningsinformasjon kan bidra til underspenning, overspenning, retningsbestemt, avstand, synkronisering eller andre beskyttelsesfunksjoner avhengig av nettverksarkitekturen.
Transformatoren skal gi et hensiktsmessig signal under de forhold som er relevante for verneordningen.
Kombinerte applikasjoner
Noen systemer bruker separate sekundærviklinger for forskjellige funksjoner. En vikling kan støtte måling mens en annen er tildelt beskyttelse.
Dette arrangementet kan bidra til å isolere kravene til forskjellige kretser og redusere interaksjonen mellom målebelastninger og beskyttelsesinnganger.
| Søknad | Typisk sekundær funksjon | Hoveddesignprioritet |
|---|---|---|
| Spenningsmåling | Nøyaktig proporsjonal spenning | Spesifisert nøyaktighet og belastning |
| Energimåling | Spenningssignal for elektriske beregninger | Forholdsnøyaktighet og faseytelse |
| Relébeskyttelse | Spenningsinngang for feillogikk | Beskyttelsesytelse og passende sekundær oppførsel |
| Kontrollsystemer | Spenningstilbakemelding eller synkronisering | Stabilt og korrekt skalert signal |
| Overvåking | Systemtilstandsdata | Pålitelig signalkvalitet og integrasjon |
Hjelpe sekundærviklinger
Tre-viklingsprodukter kan gi en ekstra sekundær utgang for spesialiserte applikasjoner. Det nøyaktige formålet avhenger av systemkonfigurasjonen og beskyttelsesskjemaet.
Dette er en av grunnene til at tekniske tegninger er verdifulle. Et komplett viklingsdiagram avslører mer nyttig informasjon enn en generell uttalelse om at produktet har flere utganger.
Sekundærkretsdesign
Den tilkoblede kretsen bør vurderes i sin helhet. Lange kabelstrekninger, rekkeklemmer, målere, releer, svingere og annet utstyr bidrar til den faktiske sekundære belastningen og signaloppførselen.
Hva er forskjellen mellom elektromagnetiske og kapasitive design?
Ulike spenningsmålingsteknologier løser det samme grunnleggende problemet på forskjellige måter. Å forstå driftsprinsippene deres hjelper ingeniører med å tilpasse utstyret til nettverket og applikasjonen.
Elektromagnetisk teknologi
Den konvensjonelle elektromagnetiske designen bruker primære og sekundære viklinger koblet gjennom en magnetisk kjerne. Den er kjent, veletablert og egnet for mange mellomspenningsmålinger og beskyttelsesapplikasjoner.
Valget involverer primærspenning, sekundærspenning, frekvens, nøyaktighet, belastning, isolasjon og viklingskonfigurasjon.
Kapasitiv spenningstransformatorteknologi
En kapasitiv spenningstransformator bruker en kapasitiv deler for å redusere primærspenningen før en elektromagnetisk transformatorseksjon behandler signalet. Denne arkitekturen kan være nyttig ved høyere spenningsnivåer og kan også støtte visse kommunikasjonsrelaterte applikasjoner avhengig av konstruksjonen.
De kapasitive komponentene utgjør en del av det totale spenningsdelingsnettverket, så isolasjon, frekvensoppførsel, kompensasjon og systemtilkobling må vurderes nøye.
Elektronisk spenningsføling
Elektroniske spenningstransformatorer eller sensorer kan bruke sensorelementer og elektroniske omformere for å produsere en proporsjonal utgang. Disse teknologiene kan støtte kompakte systemarkitekturer og integrasjon med digital beskyttelse eller overvåkingssystemer.
Utgangsgrensesnitt, strømkrav, signalprotokoll, nøyaktighet, miljøgrenser og kompatibilitet med nedstrømssystemet må spesifiseres tydelig.
| Teknologi | Grunnleggende prinsipp | Typisk valgbetraktning |
|---|---|---|
| Elektromagnetisk | Primær- og sekundærviklinger med magnetisk kobling | Forhold, nøyaktighet, belastning, isolasjon, kjernedesign |
| Kapasitiv | Kapasitiv spenningsdeling med transformatorkonvertering | Spenningsklasse, frekvensoppførsel, kompensasjon, systemintegrasjon |
| Elektronisk | Sensor og elektronisk signalkonvertering | Utgangstype, elektronikk, kommunikasjon, nøyaktighet, miljøgrenser |
Hvorfor teknologivalg er viktig
Riktig teknologi avhenger av nettverket i stedet for en generisk preferanse. Et kompakt innendørs mellomspenningskoblingsanlegg kan ha andre krav enn en høyspent utendørs transformatorstasjon.
Plass, miljøeksponering, isolasjonskrav, vedlikeholdsstrategi, målenøyaktighet, kommunikasjonsarkitektur og den tiltenkte beskyttelsesfunksjonen påvirker alle riktig teknologi.
Hvordan håndterer innendørs og utendørs design ulike forhold?
Installasjonsmiljøet påvirker kapslingen, isolasjonen, overflatebeskyttelsen, terminalene, tetningen, den mekaniske strukturen og vedlikeholdstilnærmingen.
Innendørs elektriske rom
Innendørs utstyr har vanligvis fordel av kontrollert temperatur og fuktighet sammenlignet med utendørs installasjoner. Dette kan tillate kompakt isolasjons- og kabinettdesign, forutsatt at selve rommet opprettholder passende miljøforhold.
Innendørs mellomspenningsutstyr må kanskje også passe inn i standardiserte bryterrom. Kompakte dimensjoner, monteringsarrangement, kabeltilgang og terminalorientering blir derfor viktig.
Utendørs transformatorstasjoner
Utendørsutstyr skal tåle væreksponering. Regn, fuktighet, ultrafiolett stråling, forurensning, støv, vind og temperatursykling kan alle påvirke utstyret.
Husmaterialer, tetting, skur, krypeavstand, overflatebehandling og terminaldesign bør gjenspeile disse forholdene.
Forurensning og forurensning
Industriområder og kystområder kan presentere forurensningsforhold som er betydelig mer krevende enn rene innemiljøer.
Isolasjonsoverflater må opprettholde passende ytelse når de utsettes for fuktighet og forurensning. Det fysiske arrangementet av isolatorer og verneskur kan derfor være viktig.
Temperaturvariasjon
Utendørsutstyr kan oppleve betydelige daglige og sesongmessige temperaturendringer. Disse endringene kan skape mekanisk ekspansjon og sammentrekning samt kondensrisiko.
| Betingelse | Potensiell effekt | Designrespons |
|---|---|---|
| Fuktighet | Kondens og isolasjonsbelastning | Passende innkapsling og anti-kondensdesign |
| Regn | Fuktighetseksponering | Egnet tetning, hus og terminalbeskyttelse |
| Forurensing | Overflateforurensning og lekkasjeveier | Hensiktsmessig kryp- og isolasjonsarrangement |
| UV-eksponering | Material aldring | Egnede utendørsmaterialer og overflatebehandling |
| Temperatur sykling | Kondens og mekanisk påkjenning | Materialvalg og miljøvurdering |
Installasjonsposisjon inne i bryteranlegget
Når den er installert inne i en mellomspenningsbryterenhet, må transformatoren passe til det tilgjengelige rommet samtidig som nødvendige klaringer og tilkoblinger opprettholdes.
Kabelruter, primære terminaler, sekundære ledninger, inspeksjonstilgang og tilstøtende utstyr bør gjennomgås under paneldesignstadiet.
Hvordan skiller enfase- og trefaseapplikasjoner seg?
Fasearrangement er en viktig del av systemdesign fordi transformatoren må samsvare med måten spenningen måles på i det elektriske nettverket.
Enfase måling
Enfaseenheter kan brukes til å måle en individuell fase eller en definert fase-til-jord- eller fase-til-fase spenning avhengig av ledningsskjemaet.
Dette arrangementet er vanlig når det kreves separate fasemålinger eller når beskyttelsesdesignet bruker spesifikke spenningsreferanser.
Trefasemåling
Trefasesystemer krever koordinert måling av trefasespenningene. Transformatorkonfigurasjonen avhenger av om systemet er jordet, ujordet eller bruker et annet nøytralt arrangement.
Tilkoblingsskjemaer er derfor viktige fordi to systemer med like spenningsklassifiseringer kan kreve forskjellige transformatorledninger.
Viklingsarrangementer
Dobbeltviklingsdesign gir én sekundær hovedkrets. Tre-viklingsdesign legger til en annen sekundærvikling som kan tilordnes en separat funksjon.
Den ekstra viklingen kan være nyttig når måle- og beskyttelseskretser trenger distinkte utganger.
Tilkoblingsordninger
Mulige arrangementer kan inkludere fase-til-fase-måling, fase-til-jord-måling, åpen delta-relaterte arrangementer eller andre systemspesifikke konfigurasjoner. Riktig ordning avhenger av det elektriske nettverket.
Nyttig der en definert individuell fasespenning må måles eller overvåkes.
Egnet for koordinert spenningsmåling i trefase elektriske nettverk.
Gir en primær og en sekundær krets for den tiltenkte måle- eller kontrollfunksjonen.
Legger til en ekstra sekundær utgang for en uavhengig beskyttelse eller spesialkrets.
Hvorfor koblingsskjemaet er viktig
Et produktnavn alene kan ikke alltid kommunisere hele fase- og viklingskonfigurasjonen. Et koblingsskjema viser hvilke terminaler som hører til hver vikling og hvordan transformatoren skal kobles til det eksterne systemet.
Dette er spesielt viktig for skreddersydde installasjoner der sekundærkretsen er koblet til flere forskjellige enheter.
Hvordan bør sikringer, sekundær jording og sikkerhet vurderes?
Instrumentspenningstransformatorer er koblet direkte til høyspentkretser, så deres beskyttelse og sekundære ledninger krever nøye prosjektering.
Primære sikringer
Noen transformatorkonfigurasjoner inkluderer høyspenningssikringer eller er installert med eksterne beskyttelsessikringer. Deres formål er å begrense konsekvensene av interne feil og beskytte det omkringliggende elektriske systemet i henhold til den utformede beskyttelsesordningen.
Sikringsklassifiseringen og koordineringen bør samsvare med transformatoren og nettverket i stedet for å velges uavhengig.
Sekundær jording
Sekundærkretsen bruker normalt et definert jordingsarrangement for å etablere en kjent referanse og redusere risikoen forbundet med utilsiktet sekundær-til-primær potensialoverføring.
Den nøyaktige jordingsmetoden bør følge transformatordesignet, den elektriske koden, beskyttelsesfilosofien og lokale installasjonskrav.
Terminalidentifikasjon
Primære og sekundære terminaler bør være tydelig identifisert. Feil kabling kan påvirke målingspolaritet, beskyttelsesfunksjoner og sikkerheten til personell som arbeider på sekundærkretsen.
Sammenkoblingssikkerhet
Sekundære kretser bør legges og beskyttes slik at de ikke blir skadet av vibrasjoner, skarpe kanter, varme, fuktighet eller mekanisk interferens.
Vedlikeholdsisolasjon
Vedlikeholdspersonell trenger en klart definert prosedyre for å isolere det tilhørende primærutstyret og bevise de relevante forholdene før arbeid på sekundærkretsen eller omkringliggende utstyr.
- Bekreft primær beskyttelse:Kontroller sikringen eller beskyttelsesanordningen som er definert for transformatoren.
- Bekreft sekundær jording:Følg det godkjente jordings- og limingsarrangementet.
- Identifiser hver terminal:Match ledninger med det godkjente skjemaet og transformatornavneskiltet.
- Beskytt sekundære ledninger:Hold kablene unna mekaniske og miljømessige farer.
- Følg isolasjonsprosedyrene:Vedlikehold bør kun utføres under den definerte elektriske sikkerhetsprosedyren.
Sikkerhet er derfor et systemansvar. Produktkonstruksjon, installasjon, beskyttelse, jording, dokumentasjon og driftsprosedyrer må alle støtte hverandre.
Hvilke applikasjoner bruker instrumentspenningsmåling?
Spenningsmåling er nødvendig i mange deler av moderne elektrisk infrastruktur. Den nøyaktige transformatorkonfigurasjonen avhenger av nettverksspenning, fysisk miljø, krav til nøyaktighet, beskyttelsesskjema og type tilkoblet utstyr.
Støtter spenningsmåling, beskyttelse, kontroll, måling og overvåking på tvers av innkommende og utgående kretser.
Gir spenningssignaler for motorer, transformatorer, matere, beskyttelsessystemer og elektrisk overvåking.
Støtter spenningsovervåking og beskyttelse innen sol, vind og andre generasjonsrelaterte nettverk.
Gir målesignaler for mellomspente elektriske distribusjonssystemer som betjener store anlegg.
Passer inn i mellomspenningsenheter der måling og relébeskyttelse trenger et kontrollert spenningssignal.
Gir proporsjonal spenningsinformasjon for overvåking, kontroll, synkronisering og automatisering av elektriske systemer.
Nettstasjonsapplikasjoner
Understasjoner krever ofte spenningssignaler for beskyttelsesreleer, måling, kontrollsystemer og operatørovervåking. En transformator kan derfor bli et kritisk grensesnitt mellom primærnettet og kontrollrommet.
Industrianlegg
Store industrianlegg kan ha flere mellomspenningsmatere som betjener motorer, transformatorer, prosessutstyr og fordelingstavler. Spenningsmåling støtter både rutinemessig overvåking og beskyttelsesfunksjoner.
Fornybare energisystemer
Sol- og vindinstallasjoner bruker elektriske oppsamlings- og transformasjonssystemer der spenningsmåling kan støtte beskyttelse, overvåking, synkronisering og nettverkskontroll.
Koblingsapplikasjoner
Kompakte støpeharpiksdesigner kan integreres i innendørs bryteranlegg der plass, isolasjon, forurensningsmotstand og ledningstilgjengelighet må balanseres.
Næringsbygg
Store kommersielle anlegg kan bruke mellomspente innkommende forsyninger og interne distribusjonssystemer. Instrumentspenningsmåling kan gi informasjon til energistyrings- og beskyttelsessystemer samtidig som den nødvendige adskillelsen fra primærkretsen opprettholdes.
I alle disse bruksområdene bør transformatoren velges rundt det faktiske elektriske nettverket i stedet for rundt en generisk produktkategori.
Hvilke vanlige valgfeil bør unngås?
Mange måleproblemer begynner i spesifikasjonsfasen. En transformator kan ha riktig nominell primærspenning mens den fortsatt er uegnet fordi sekundærforholdet, belastningen, nøyaktigheten, isolasjonen, viklingsarrangementet eller installasjonsmiljøet ikke samsvarer med prosjektet.
- Velg kun etter primærspenning:Sekundærspenningen, nøyaktigheten, belastningen, fasearrangementet og isolasjonen har også betydning.
- Ignorerer sekundær byrde:Målere, releer, ledninger og terminaler belaster den sekundære kretsen samlet.
- Bruker feil viklingskonfigurasjon:Beskyttelse og måling kan kreve separate sekundære kretser.
- Ignorer det nøytrale systemet:Jordingen og fasearrangementet påvirker egnet transformatortilkobling.
- Blanding innendørs og utendørs krav:Miljøvern må samsvare med installasjonsstedet.
- Med utsikt over sikringskoordinering:Primærvern bør samordnes med transformator og elektrisk nett.
- Ignorerer ledningslengden:Sekundærkabler bidrar til den totale belastningen og bør tas med i beregningen.
- Velge uten skjematisk:En produktbeskrivelse alene avslører kanskje ikke hele fasen og viklingsarrangementet.
Problemet med kun forhold
To produkter kan ha samme nominelle primær-til-sekundære forhold, men forskjellig nøyaktighet, belastning, isolasjon, fysiske dimensjoner eller tilkoblingsarrangement.
Forhold er nødvendig, men det er ikke tilstrekkelig for en fullstendig teknisk sammenligning.
Problemet med "samme produkt overalt".
En innendørs bryterapplikasjon og en eksponert utendørs transformatorstasjon har vesentlig forskjellige miljøkrav. Bruk av én generisk konfigurasjon uten å vurdere forholdene på stedet kan skape unngåelige risikoer.
Det ufullstendige sekundære kretsproblemet
Ingeniører spesifiserer noen ganger transformatoren uten å identifisere nedstrømsmålerne og beskyttelsesreléene fullt ut. Dette kan gjøre det vanskelig å verifisere de faktiske belastnings- og nøyaktighetsforholdene.
Dokumentasjonsproblemet
Teknisk dokumentasjon bør gjøre viklingsklemmer, forhold, koblingsskjema, isolasjonstype, monteringsarrangement og nominelle forhold klare. Ufullstendig dokumentasjon kan gjøre installasjon og igangkjøring unødvendig vanskelig.
Hva bør en profesjonell teknisk spesifikasjon inneholde?
En profesjonell spesifikasjon bør gi nok informasjon til at elektroingeniører, innkjøpsteam, produsenter, installatører, idriftsettelsespersonell og vedlikeholdspersonell forstår nøyaktig hvilken transformatorkonfigurasjon som kreves.
| Spesifikasjonsområde | Informasjon å definere | Hvorfor det betyr noe |
|---|---|---|
| Primærsystem | Nominell spenning, frekvens, fasearrangement | Definerer det elektriske driftsmiljøet |
| Sekundært system | Sekundærspenning og viklingsarrangement | Matcher målere, releer og kontrollkretser |
| Nøyaktighet | Nøyaktighetsklasse og gjeldende driftsforhold | Bekrefter egnethet for måling eller beskyttelse |
| Byrde | Nominell sekundærbelastning og tilkoblede laster | Støtter nøyaktig sekundær utgang |
| Isolasjon | Tørt, støpt harpiks, olje, gass eller annet system | Tilsvarer spennings- og miljøkravene |
| Installasjon | Innendørs eller utendørs, monteringsmål, terminalorientering | Sikrer fysisk kompatibilitet |
| Beskyttelse | Sikringsarrangement, jording, relétilkoblinger | Støtter sikker systemdrift |
| Konstruksjon | Hus, kapsling, vikling, kjerne, koblinger | Gir en fullstendig produktbeskrivelse |
| Testing | Rutinemessig og gjeldende ytelsesverifisering | Støtter kvalitet og igangkjøring aksept |
Start med det elektriske nettverket
Spesifikasjonen bør først definere det primære elektriske systemet. Dette inkluderer spenning, frekvens, fasekonfigurasjon, jordingsarrangement og det tiltenkte målepunktet.
Definer hver sekundær utgang
Hver sekundærvikling bør ha et definert formål. En målevikling og en beskyttelsesvikling bør ikke behandles som identiske bare fordi begge gir ut en lav spenning.
Definer tilkoblet byrde
Spesifikasjonen skal identifisere målere, releer, transdusere, kontrollutstyr, rekkeklemmer og omtrentlige kabellengder. Den komplette tilkoblede belastningen bestemmer den faktiske belastningstilstanden til sekundærviklingen.
Definer isolasjons- og miljøkrav
Installasjonsstedet skal angis tydelig. Innendørs og utendørs systemer kan kreve forskjellig isolasjon, innkapsling, overflatebehandling og miljøegenskaper.
Definer fysiske dimensjoner
Monteringsdimensjoner, terminalposisjoner, festehull, total høyde, bredde og dybde kan bli kritiske når transformatoren installeres inne i et koblingsrom.
Definer lednings- og koblingsskjemaer
Et kontrollert skjema skal identifisere primære terminaler, sekundære terminaler, viklingsforhold, jordingspunkter og eksterne beskyttelsesarrangementer.
Definer inspeksjon og testing
Testing bør samsvare med transformatortype og prosjektkrav. Rutinekontroller kan omfatte elektrisk ytelse, isolasjonsrelaterte kontroller, viklingsforhold og funksjonskontroll.
Bekreft primærspenning, sekundærspenning, frekvens, fasearrangement, jordingssystem, nøyaktighet og belastning.
Bekreft dimensjoner, monteringsposisjon, terminalorientering, kapslingsarrangement og servicetilgang.
Bekreft innendørs eller utendørs eksponering, fuktighet, forurensning, temperatur, høyde og korrosjonsforhold.
Bekreft primær sikring, sekundær jording, relétilkoblinger og den tiltenkte beskyttelsesfilosofien.
En praktisk arbeidsflyt for valg
- Definer primærnettverket:Identifiser spenning, frekvens, fasekonfigurasjon, jordingsarrangement og målested.
- Definer sekundære krav:Spesifiser sekundærspenning, antall viklinger og formålet med hver utgang.
- Bestem nøyaktigheten:Tilpass nøyaktighetsklassen til måling, overvåking, beskyttelse eller kontrollkrav.
- Beregn byrde:Inkluder målere, releer, ledninger, terminaler, svingere og annet tilkoblet utstyr.
- Velg isolasjon:Velg en passende tørr, støpt harpiks, olje, gass eller annen isolasjonsarkitektur.
- Sjekk miljøet:Vurder innendørs eller utendørs forhold, fuktighet, forurensning, temperatur og høyde.
- Sjekk beskyttelse:Bekreft sikringsarrangement, jording og beskyttelseskretsintegrering.
- Sjekk fysisk passform:Bekreft monteringsdimensjoner og terminalarrangement i den endelige installasjonen.
- Bekreft dokumentasjon:Sørg for at tegningene, navneskiltdata, koblingsskjema og tekniske spesifikasjoner beskriver den samme konfigurasjonen.
Denne tilnærmingen skaper en klarere teknisk vei fra systemdesign til produktvalg. Det reduserer også sjansen for at en tilsynelatende liten detalj, for eksempel byrde eller terminalplassering, blir et problem under installasjonen.
Hva bør kjøpere be om før godkjenning?
- Dimensjonstegning:Bekreft overordnede dimensjoner, monteringspunkter, terminaler og tilgjengelig installasjonsplass.
- Koblingsskjema:Bekreft primære og sekundære terminalforhold og jordingspunkter.
- Informasjon om navneskilt:Bekreft spenningsforhold, frekvens, nøyaktighet og andre karakteristikk.
- Isolasjonsbeskrivelse:Bekreft den dielektriske konstruksjonen og det tiltenkte installasjonsmiljøet.
- Testinformasjon:Bekreft gjeldende rutine eller ytelsestester for den valgte konfigurasjonen.
Ofte stilte spørsmål
Hva brukes en spenningstransformator til?
Den reduserer en høy primærspenning til en proporsjonal sekundærspenning som er egnet for måling, måling, beskyttelse, overvåking og kontroll. Den gir også elektrisk separasjon mellom høyspentkretsen og sekundærutstyret.
Hva er forskjellen mellom en spenningstransformator og en krafttransformator?
En krafttransformator er designet primært for å overføre elektrisk energi mellom kretser, mens en instrumentspenningstransformator er designet for å gi et proporsjonalt spenningssignal for måling og beskyttelse. Dens sekundære utgang er beregnet for tilkoblede instrumenter og kontrollutstyr i stedet for bulkkraftoverføring.
Hvordan fungerer en elektromagnetisk design?
En elektromagnetisk design bruker primære og sekundære viklinger koblet gjennom en magnetisk kjerne. Primærspenningen etablerer magnetisk fluks, som induserer en proporsjonal spenning i sekundærviklingen.
Hva betyr transformasjonsforholdet?
Transformasjonsforholdet beskriver det proporsjonale forholdet mellom primær- og sekundærspenning. Den lar en høy systemspenning representeres av en lavere sekundærspenning som kan behandles av målere og releer.
Hvorfor er nøyaktighetsklasse viktig?
Nøyaktighetsklassen definerer tillatt målefeil under spesifiserte forhold. Måle-, overvåkings- og beskyttelsesapplikasjoner kan ha forskjellige krav, så den valgte klassen bør samsvare med den tiltenkte funksjonen.
Hva er belastning i en sekundærkrets?
Byrden er lasten koblet til sekundærviklingen. Den inkluderer enheter som målere, beskyttelsesreleer, svingere, terminaler og tilkoblingskabler. Den totale belastningen kan påvirke sekundær ytelse og nøyaktighet.
Hvorfor kan en transformator ha flere sekundærviklinger?
Flere sekundære viklinger kan tillate separate kretser å utføre forskjellige funksjoner. For eksempel kan en vikling tjene måling mens en annen støtter beskyttelse eller en annen definert applikasjon.
Hva er forskjellen mellom tørr-type og støpeharpikskonstruksjon?
Begge unngår konvensjonell flytende isolasjon, men støpeharpikskonstruksjon bruker epoksyharpiks for å kapsle inn utvalgte komponenter. Dette kan skape en forseglet, mekanisk stabil struktur med nyttig motstand mot fuktighet og forurensning i egnede innendørsapplikasjoner.
Når kreves en utendørskonfigurasjon?
En utendørs konfigurasjon brukes når transformatoren er installert på et utsatt sted, for eksempel en utendørs transformatorstasjon. Designet bør ta hensyn til regn, fuktighet, temperatursvingninger, forurensning, ultrafiolett eksponering og andre forhold på stedet.
Kan samme transformator brukes innendørs og utendørs?
Ikke nødvendigvis. Elektriske karakterer kan se like ut, men krav til innkapsling, isolasjon, overflatebeskyttelse, miljømotstand og monteringskrav kan variere betydelig mellom innendørs og utendørs installasjoner.
Hva er en kapasitiv spenningstransformator?
En kapasitiv spenningstransformator bruker kapasitiv spenningsdeling sammen med en transformatordel for å oppnå et skalert spenningssignal. Den kan brukes i passende høyspenningsmålinger og beskyttelsesapplikasjoner og kan også støtte visse kommunikasjonsfunksjoner avhengig av design.
Hva er en elektronisk spenningstransformator?
En elektronisk spenningstransformator eller sensor bruker et sensorelement og elektronisk signalkonvertering for å gi en proporsjonal utgang. Spesifikasjonen må adressere sensorteknologi, utgangsgrensesnitt, nøyaktighet, strømkrav, miljøforhold og kompatibilitet med nedstrømsutstyr.
Hvordan støtter en spenningstransformator relébeskyttelse?
Den leverer et skalert spenningssignal til beskyttelsesreleer. Avhengig av beskyttelsesskjemaet, kan reléet bruke dette signalet til funksjoner som overspenning, underspenning, retningslogikk, synkronisering eller andre applikasjonsspesifikke beskyttelsesberegninger.
Hvorfor er sekundær jording viktig?
Et definert sekundært jordingsarrangement etablerer en kontrollert elektrisk referanse og støtter sikkerheten til sekundærkretsen. Den nøyaktige jordingsmetoden bør følge utstyrets design og gjeldende elektriske krav.
Hvorfor kan en høyspentsikring være inkludert?
En sikring kan gi primærsidebeskyttelse for transformatoren og bidra til å begrense konsekvensene av visse interne feil. Dens vurdering og koordinering bør tilpasses transformatoren og det omkringliggende elektriske nettverket.
Hvilke tekniske data bør sjekkes før bestilling?
Viktig informasjon inkluderer primærspenning, sekundærspenning, frekvens, fasekonfigurasjon, jordingsarrangement, nøyaktighetsklasse, belastning, viklingskonfigurasjon, isolasjonstype, installasjonssted, dimensjoner, terminalarrangement, beskyttelseskrav og gjeldende testkrav.
Kan en spenningstransformator tilpasses for et spesifikt bryteranleggsprosjekt?
Prosjektspesifikke konfigurasjoner kan inkludere spenningsforhold, sekundærviklingsarrangement, monteringsdimensjoner, terminalkonfigurasjon, isolasjonskonstruksjon, sikringsintegrasjon og andre definerte tekniske krav. Tilpassede design bør kontrolleres gjennom godkjente tegninger og tekniske spesifikasjoner.
Hvorfor skal transformatoren og reléet eller måleren spesifiseres sammen?
Den sekundære enheten skaper en del av transformatorens faktiske belastning og bestemmer de nødvendige signalkarakteristikkene. Koordinering av transformatoren med den tilkoblede måleren eller reléet bidrar til å sikre at forhold, nøyaktighet, belastning og ledningsforhold er passende for hele målekjeden.
Hvordan kan bedre spenningsmåling styrke kraftsystemets beskyttelse?
Pålitelig spenningsinformasjon er et av grunnlaget for moderne elektrisk beskyttelse og kontroll. Operatører trenger å vite hva som skjer i primærnettet, målere trenger stabile målesignaler, og beskyttelsesreleer trenger pålitelige elektriske innganger når de skal ta avgjørelser om unormale forhold.
Instrumenttransformatorteknologi skaper broen mellom disse kravene og det elektriske høyspentsystemet. Ved å gi et proporsjonalt sekundært signal og elektrisk separasjon, lar utstyret måle- og beskyttelsesenheter arbeide med en håndterbar spenning mens de forblir funksjonelt koblet til primærnettverket.
Utvelgelsesprosessen bør starte med selve søknaden. Primærspenning, sekundærspenning, frekvens, fasekonfigurasjon, jordingsarrangement, nøyaktighet, belastning, viklingstall, isolasjon, installasjonsmiljø, beskyttelse og fysiske dimensjoner bør alle defineres før produktet ferdigstilles.
Teknologivalg har også betydning. Elektromagnetiske systemer forblir allment anvendelige for mellomspenningsmåling og beskyttelse. Kapasitive design kan gi passende løsninger for visse applikasjoner med høyere spenning, mens elektroniske sensorteknologier kan støtte stadig mer digitale elektriske arkitekturer.
Miljømessige og mekaniske forhold bør vurderes med like stor forsiktighet. Innendørs utstyr kan fungere i et kontrollert brytermiljø, mens utendørsenheter må takle vær, forurensning, temperaturvariasjoner og ultrafiolett eksponering.
For produsenter og prosjektteam er nøyaktig dokumentasjon like viktig som selve maskinvaren. Dimensjonstegninger, viklingsdiagrammer, navneskiltinformasjon, terminalidentifikasjon, isolasjonsdetaljer, testinformasjon og installasjonsinstruksjoner gjør at transformatoren kan integreres korrekt i det endelige elektriske systemet.
Til syvende og sist en riktig spesifisertSpenningstransformatorer mer enn en målekomponent. Det er et grensesnitt mellom det primære kraftnettet og måle-, beskyttelses-, overvåkings- og kontrollsystemene som holder moderne elektrisk infrastruktur observerbar og håndterbar.
Trenger du en spenningsmålingsløsning for strømsystemet ditt?
Comewillstøtter applikasjonsspesifikke spenningsmålingsløsninger som dekker innendørs og utendørs konfigurasjoner, viklingsarrangementer, isolasjonssystemer, beskyttelseskrav og tilpassede tekniske spesifikasjoner. For prosjektkrav og tekniske diskusjoner,kontakt oss.
