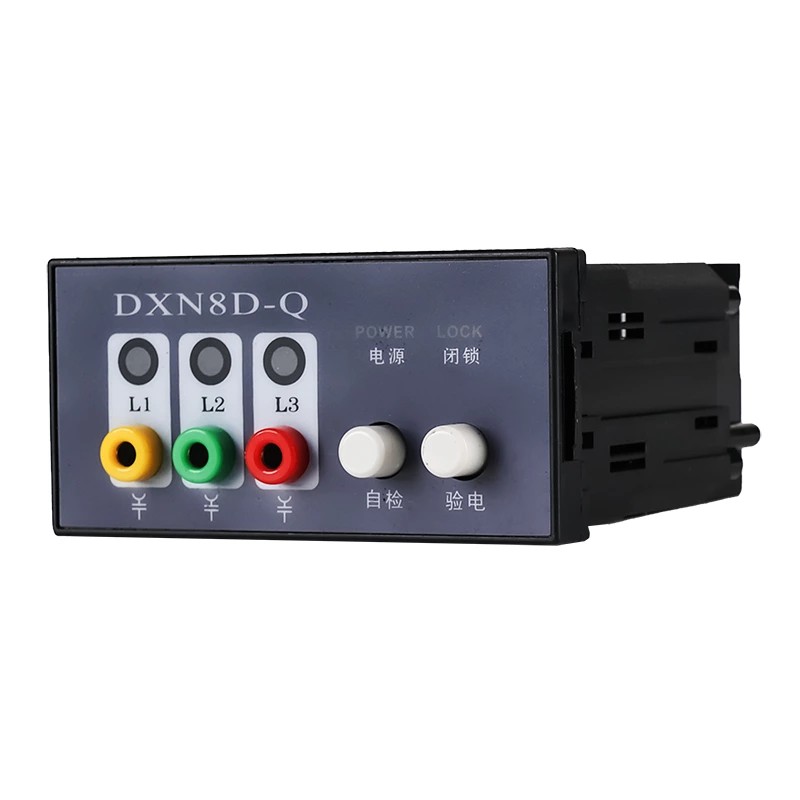

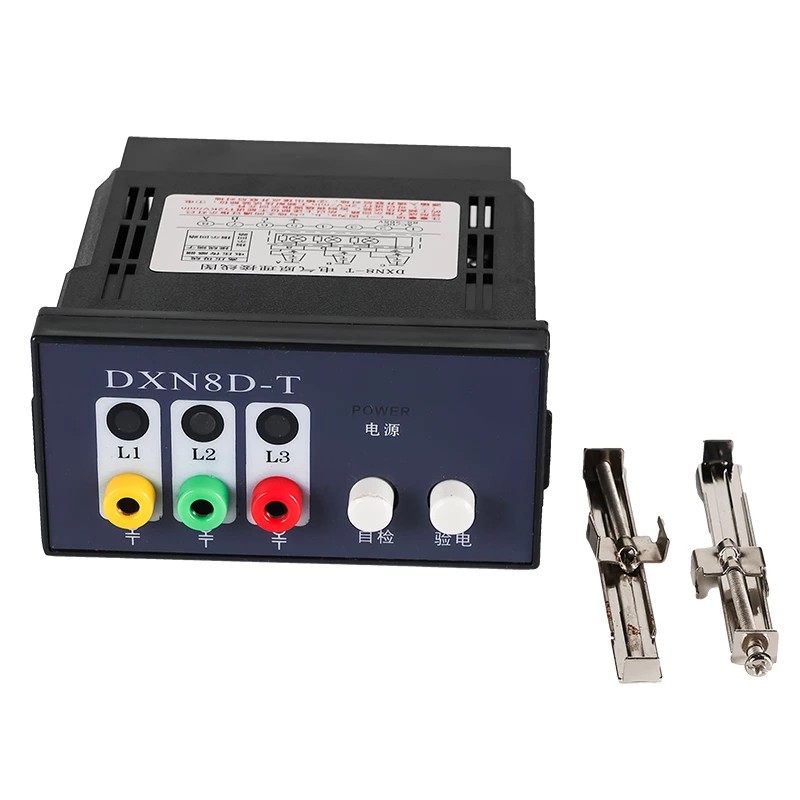

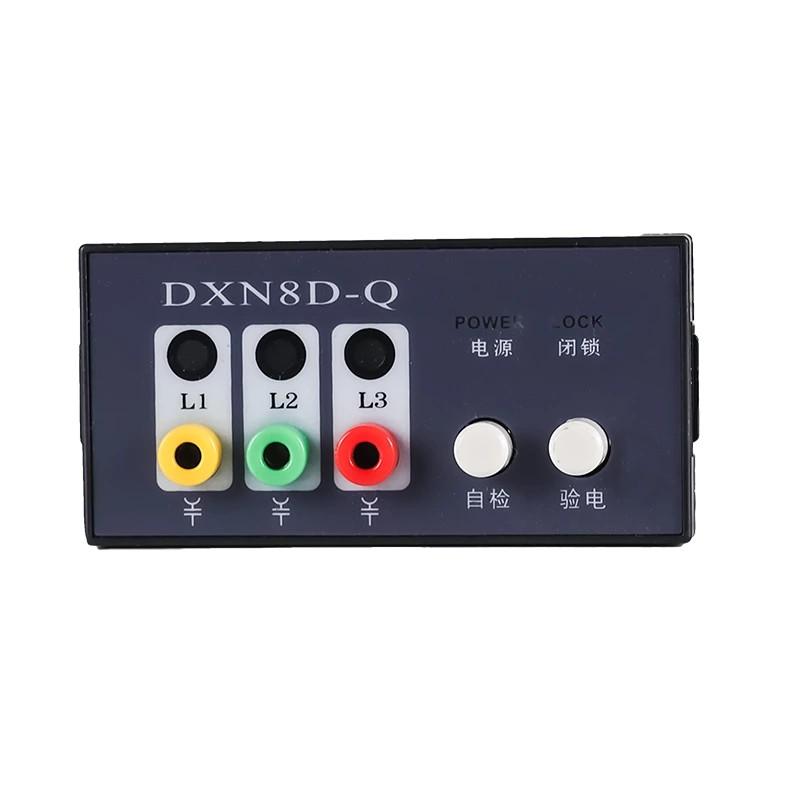

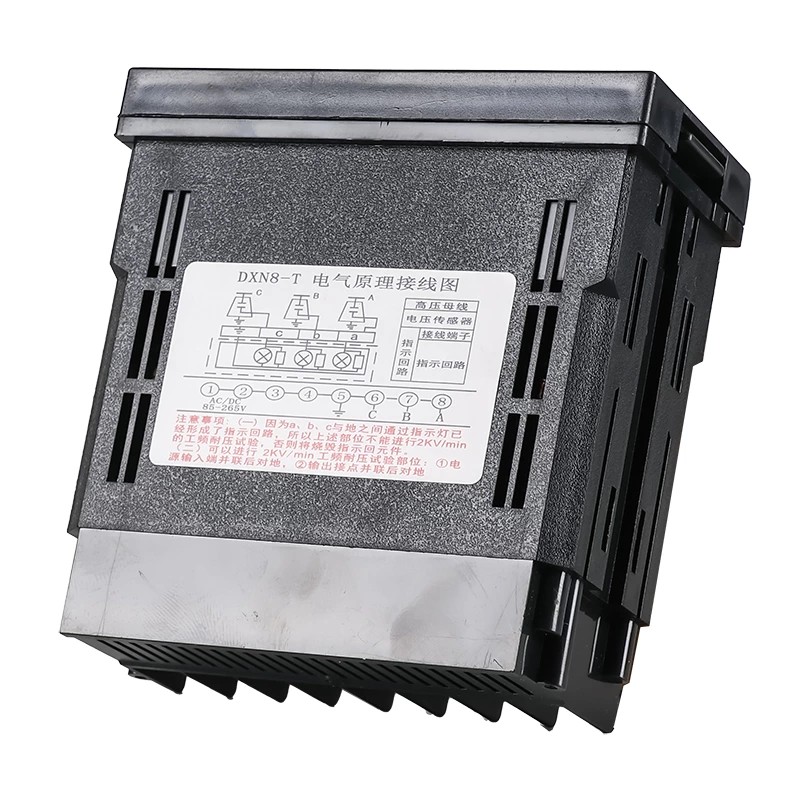

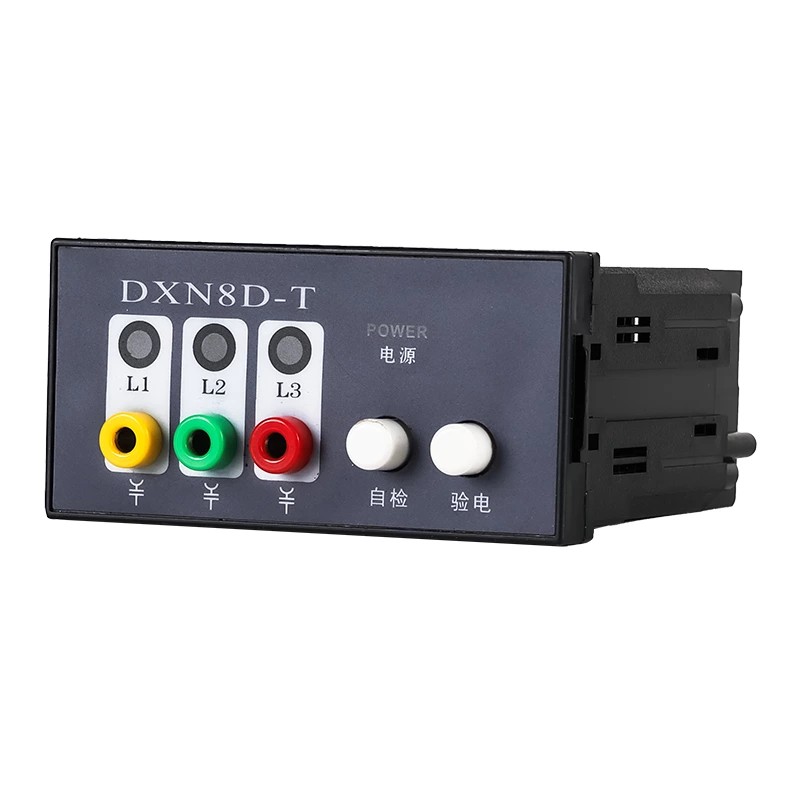

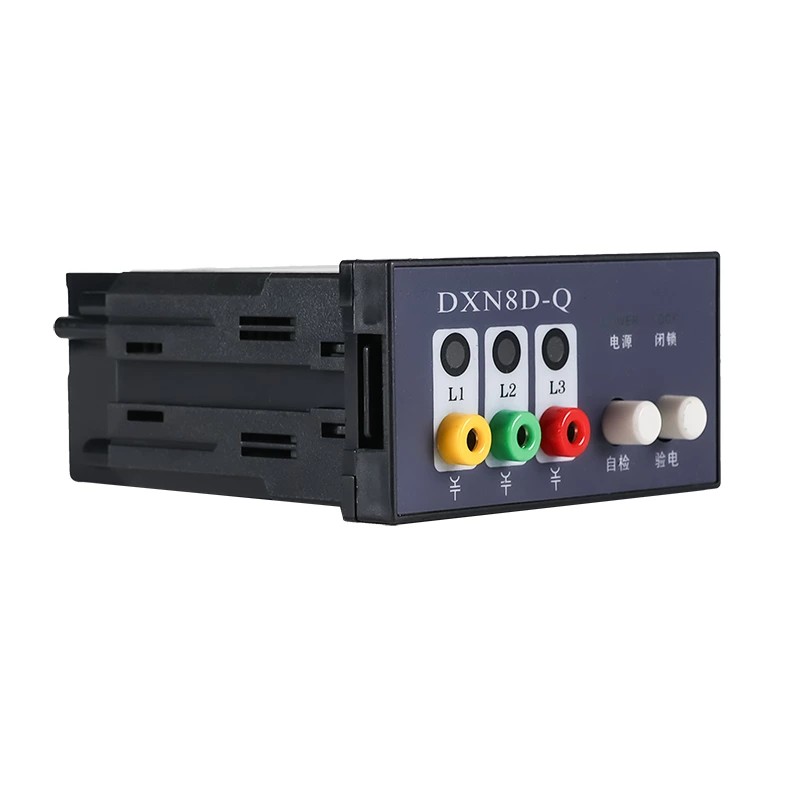

Innendørs høyspent Live Display Device DXN8-Q/T Type

Støttet av velprøvde feltapplikasjoner og ingeniørvalidering, tilbyr Comewill-fabrikkens innendørs høyspent Live Display Device DXN8-Q/T Type en praktisk sikkerhetsoppgradering for høyspentmiljøer. Enheten muliggjør umiddelbar visuell bekreftelse av aktiveringsstatus samtidig som den forhindrer usikre operasjoner gjennom automatisk låsing.

Hva er innendørs høyspent Live Display Device DXN8-Q/T Type?

Innendørs høyspent Live Display Device DXN8-Q/T Type er en dobbel-funksjons sikkerhetsanordning som integrerer strømindikasjon og mekanisk låsebeskyttelse. Designet for innendørs 6–40 kV koblingsanlegg, bruker den berøringsfri elektrisk feltsensorteknologi for å oppdage spenningstilstedeværelse og gi umiddelbare visuelle varsler, samtidig som den forhindrer uautorisert eller usikker tilgang til strømførende utstyr.

Nøkkelfunksjoner:

1. Dobbel sikkerhetsbeskyttelsesmekanisme

Blinkende lysdiode indikerer tydelig høyspenningsstatus

Automatisk sperre forhindrer åpning av dører på koblingsapparatet når det er spenningssatt

Umiddelbar utløsning når spenningen fjernes

Eliminerer feilbetjening og risiko for elektrisk støt

2. Berøringsfri deteksjonsteknologi

Elektrisk feltkoblingsprinsipp sikrer sikker sensing

Ingen direkte kontakt med spenningsførende deler

Forbedrer sikkerheten og forlenger enhetens levetid

3. Slitesterk industridesign

Flammehemmende ABS-hus

Motstandsdyktig mot støv, fuktighet og temperatursvingninger

Lang levetid på 8–10 år uten vedlikehold

4. Rask og standardisert installasjon

Forborede monteringshull

Komplett tilbehørssett inkludert

Ingen spesialverktøy eller komplisert oppsett kreves

Installasjonen fullført i løpet av minutter

5. Mulighet for feilindikering

Identifiserer enfase jordingsfeil

Feilfaseindikator slår seg automatisk av

Gir raskere feilsøking og reduserer nedetid

Driftsprinsipp

Elektrisk feltføling → Signalkonvertering → LED-advarsel → Forrigling → Feilindikator

Comewill innendørs høyspent Live Display Device (modell DXN8-Q/T) bruker elektrisk feltkobling og berøringsfri sensorteknologi for å trygt og kontinuerlig overvåke live-statusen til 6–40kV utstyr i sanntid. Enheten huser tre uavhengige interne sensorer, som tilsvarer henholdsvis A-, B- og C-faseskinnene; disse sensorene genererer signaler ved å detektere det elektriske høyspenningsfeltet og overføre dem til displaymodulen.

Når utstyret er strømførende, blinker LED-indikatorene, og den mekaniske forriglingsmekanismen låser samtidig og automatisk døren til koblingsskapet. Når spenningen fjernes, slås indikatorene av, og forriglingsmekanismen kobles automatisk ut – og oppnår dermed en intuitiv kombinasjon av live-statusindikasjon og forriglingsbasert beskyttelse mot feilbetjening. Ved en enfaset jordfeil slukker indikatoren for feilfasen mens indikatorene for de resterende to fasene fortsetter å blinke, noe som muliggjør rask lokalisering av feil på stedet.

Søknader

DXN8/QT-typen er mye brukt i innendørs høyspentdistribusjonssystemer, inkludert:

Mellomspenningskoblingsutstyr (6–40 kV)

Innkommende samleskinnesystemer

Effektbrytere og styreskap

Transformatorinstallasjoner

Høyspente koblingsbokser og reaktorer

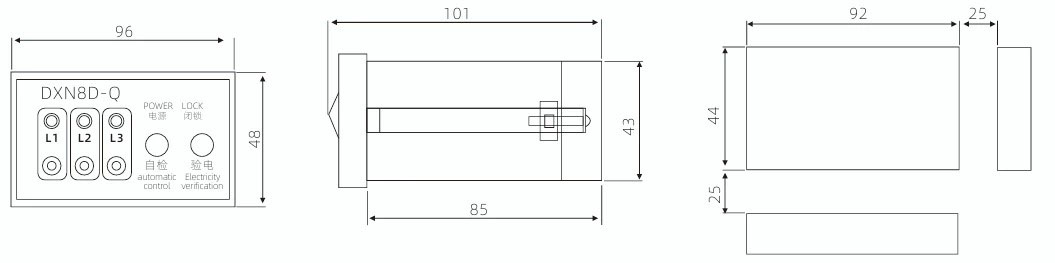

Form og åpningsstørrelse

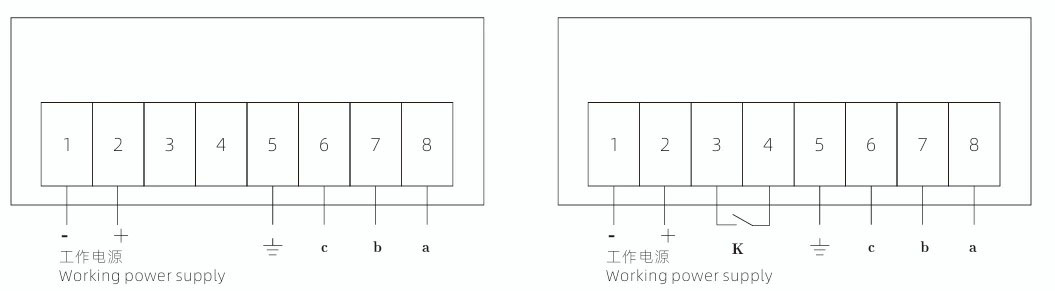

Koblingsskjema sett bakfra
