Kjøp tilpasset 0,72-40,5 kV innendørs strømtransformator fra Kina

Comewill, en pålitelig produsent og leverandør av elektriske måle- og beskyttelsesenheter i Kina, tilbyr0,72–40,5 kV innendørs strømtransformator (CT-er)for industrielle, kommersielle og bruksområder.

Arbeidsprinsipp

0,72-40,5kV innendørs strømtransformatoropererer basert på elektromagnetisk induksjon, og konverterer høye primærstrømmer til lavere, målbare sekundærstrømmer for å muliggjøre nøyaktig måling og beskyttelse.

Viktige funksjonelle trinn:

1. Elektromagnetisk induksjon: Vekselstrøm gjennom primærlederen genererer et magnetfelt i jernkjernen, som induserer en proporsjonal strøm i sekundærviklingen (f.eks. 1000:1 forhold).

2. Signalisolasjon: Sekundærstrøm (typisk 5A eller 1A) er isolert fra høyspentens primærkrets, noe som sikrer sikkerhet for personell og utstyr.

3. Nøyaktighetskontroll: Materialer med høy magnetisk ledningsevne, som silisiumstålplater eller nanokrystallinske legeringer, minimerer hysterese-tap, og oppnår presisjon på opptil 0,2 nivå (feil ±0,2%), i tråd med IEC 60044-1-standardene.

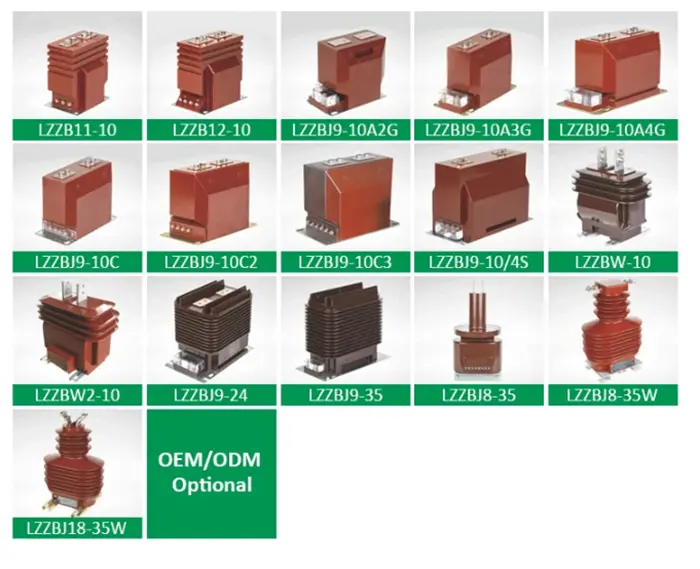

0.72-40.5kV Indoor Current Transformer Types

Hovedtyper

1. Elektromagnetisk CT

Egenskaper: Jernkjerne med vikling, kostnadseffektiv, svært stabil.

Bruksområder: Distribusjonssystemer under 10kV, for eksempel industriell eller kommersiell strømmåling.

Parametere Eksempel: Nominell strømforhold 200/5A, lastimpedans 2,5 Ω (GB/T 20840.2-2014).

2. Elektronisk CT

Funksjoner: Bruker Hall-elementer eller fiberoptiske sensorer, bredt frekvensbånd (0,1Hz–1MHz), sterk EMI-motstand.

Bruksområder: Ny energiproduksjon, høyhastighets jernbanetrekksystemer.

3. Rogowski Coil

Egenskaper: Kjerneløs design, høy linearitet, egnet for transient strømmåling.

Parametere Eksempel: Utgangssignal 0,333V/kA, lineær feil <±0,1% (IEEE C57.13-2016).

Applikasjonsscenarier

Elektrisitetsmåling

Industrielle eller kommersielle målere med høy presisjon, som vanligvis krever 0,5S nøyaktighet (±0,5%), etter DL/T 725-2013.

Relébeskyttelse

Overstrøms- eller differensialbeskyttelse; CT-er må oppfylle spesifikke feilgrenser (f.eks. 5P20, feil ≤5 % ved 20× merkestrøm).

Industriell overvåking

Høyfrekvente eller høyhastighetsapplikasjoner (f.eks. stålverk, induksjonsovner) krever elektroniske CT-er med frekvensrespons >10kHz.

Retningslinjer for valg og vedlikehold

Valgparametere

Merkestrøm: Velg 1,2–1,5× belastningsstrømmen for optimal beskyttelse.

Nøyaktighetsnivå: Bruk 0,2 for CT-målinger; 5P/10P for beskyttelses-CT-er.

Installasjon og vedlikehold

Unngå åpen krets på sekundær: Kan generere farlig kV-spenning.

Isolasjonssjekk: Kontroller regelmessig om isolasjonsmotstanden til0,72-40,5kV innendørs strømtransformatorer ≥1MΩ.

Scenariotilpasning: Velg CT-type (elektromagnetisk, elektronisk, Rogowski) basert på applikasjonsbehov, nøyaktighet, kostnad og pålitelighet.
