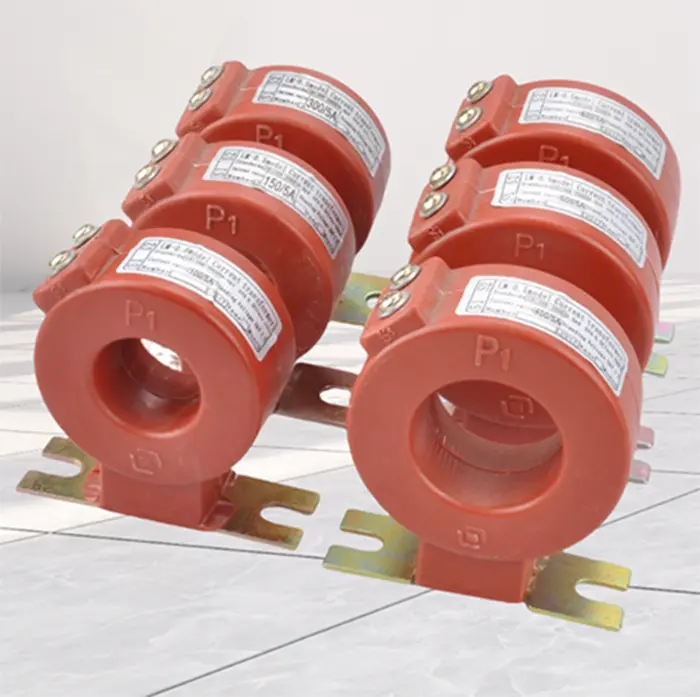

DeOppblåsbar skapstrømtransformatorer en strømmålings- og beskyttelsesenhet designet for gassisolerte bryteranlegg som C-GIS. Den måler primærstrøm og gir nøyaktige signaler for måling og relébeskyttelse i kompakte koblingsskap.Comewill, en profesjonell leverandør, leverer kvalitetsoppblåsbare skapstrømtransformatorer som er på lager.
En oppblåsbar skapstrømtransformator er installert inne i gassisolerte bryterskap der isolasjonsmediet kan være svovelheksafluorid (SF₆) eller tørr luft. Den konverterer høy primærstrøm til en standardisert sekundærstrøm, vanligvis 5A eller 1A, som trygt kan brukes av målere, releer og beskyttelsesenheter.
Fordi transformatoren er konstruert for C-GIS bryterstrukturer, er den vanligvis montert rundt kabelinngangen eller -uttakslederen. Den kompakte størrelsen gjør at den kan passe inn i forseglede bryterrom samtidig som den opprettholder stabil isolasjonsytelse.
Comewill er en profesjonell fabrikk som produsererOppblåsbar skapstrømtransformatorutstyr fokuserer på strukturell pålitelighet og installasjonskompatibilitet.
1. Epoksyharpiksstøpestruktur
Jernkjernen og sekundærviklingene er innkapslet med epoksyharpiks, og danner en forseglet og flammehemmende kropp.
2. Kompakt installasjonsdesign
Den lille størrelsen og lette vekten tillater installasjon direkte på kabelkretser eller samleskinner inne i oppblåsbare skap.
3. Forseglet primærleder
Den primære lederen er vanligvis innelukket i et rustfritt stål eller isolert hus for å opprettholde isolasjonsintegriteten.
4. Naturlig kjøledesign
Integrert isolasjon og varmeavledning gjør at transformatoren kan fungere uten ekstra kjøleutstyr.
Vurdert primærstrøm
Vanlige områder inkluderer 20A til 600A, avhengig av distribusjonsnettverkskrav.
Vurdert sekundærstrøm
Standard utganger er 5A eller 1A for måle- og beskyttelsesutstyr.
Nøyaktighetsklasse
Typiske kombinasjoner inkluderer 0,5 / 10P, som støtter både måling og relébeskyttelsesfunksjoner.
Nominell frekvens
De fleste enheter fungerer ved 50Hz eller 60Hz.
Isolasjonsnivå
Typiske isolasjonsnivåer er 12/42/75 kV, egnet for mellomspenningskoblingsanlegg.
Miljøtilpasningsevne
Den oppblåsbare skapstrømtransformatoren er designet for drift i lukkede bryteranlegg som kan oppleve utfordrende forhold.
Temperaturområde
Typiske driftstemperaturer varierer fra −5°C til +45°C.
Motstand mot forurensning
Forseglet isolasjon reduserer påvirkningen av støv, fuktighet og forurensning.
Høydeoperasjon
Mange design støtter installasjon i områder opp til 3000 meter over havet.
Gassisolert kompatibilitet
Noen nye design bruker tørr luft i stedet for SF₆ som isolasjonsmedium for å redusere miljøpåvirkningen.
En pålitelig Kina-leverandør av utstyr for oppblåsbare skapstrømtransformatorer tilbyr produkter som brukes i flere kraftdistribusjonssektorer.
Vanlige applikasjoner inkluderer:
Bybane transitt kraftsystemer
Industrielle distribusjonsnettverk
Metallurgi og petrokjemiske anlegg
Mellomspenningsstasjoner
Infrastruktur for strømnett i stor høyde
