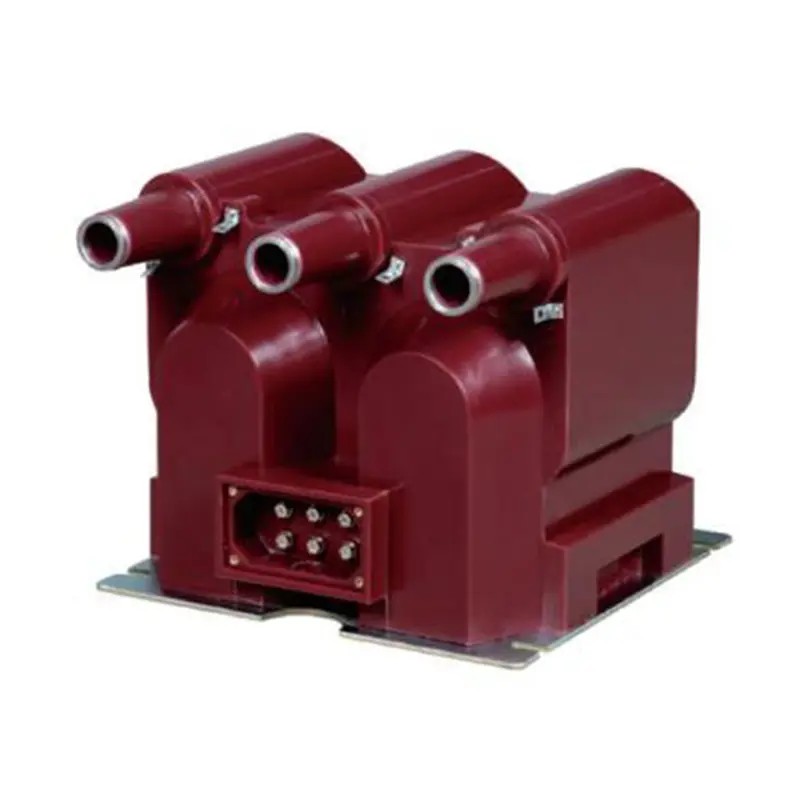

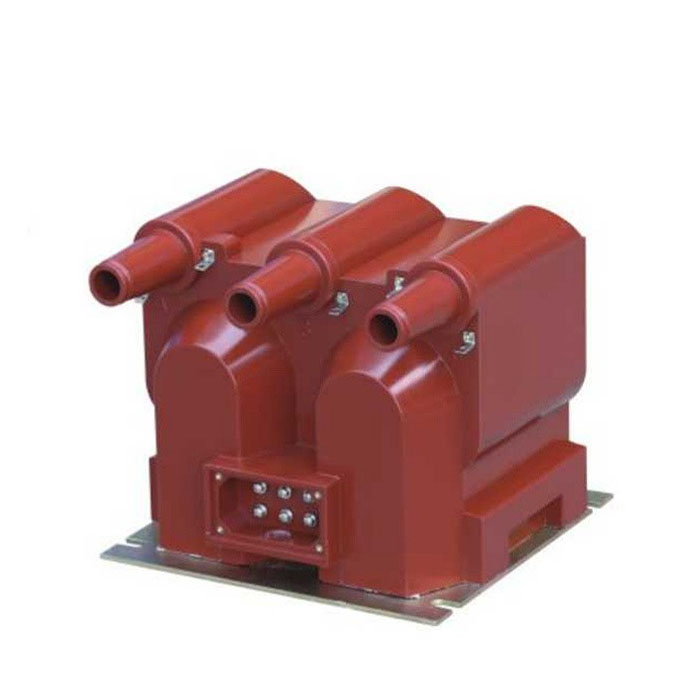

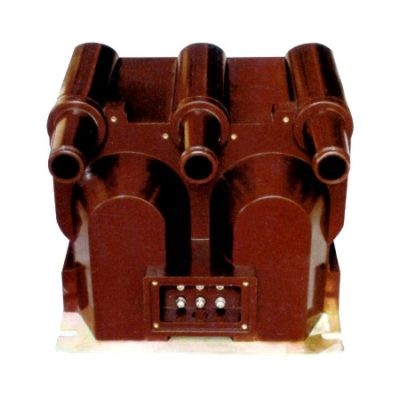

JSZV12-10R Spenningstransformator

Som den profesjonelle produsenten i Kina, vil Comewill gjerne gi deg høykvalitets JSZV12-10R spenningstransformator. Utover dens strukturelle tilpasningsevne, utmerker transformatoren seg i driftssikkerhet og kontinuitet. En fremtredende funksjon er dens hot-swappable sikringsdesign – primærviklingene til fase A, B og C er integrert med kortslutningsbeskyttelsessikringer som kan skiftes ut via sekundærterminalen uten å avbryte systemdriften.

Hva er JSZV12-10R spenningstransformator?

JSZV12-10R er designet for å tilpasse seg varierte forhold på stedet. Den støtter en standard trefaset "V" type kablingskonfigurasjon og kan enkelt demonteres i to uavhengige enfaseenheter, noe som gir fleksibilitet for installasjon og systemdesign.

Kjerneapplikasjoner og egenskaper

JSZV12-10R spenningstransformator er spesialbygd for å møte de strenge kravene til 10kV innendørs kraftsystemer, og kombinerer målenøyaktighet med driftssikkerhet.
1. Dobbelt-sekundær utgangsfunksjonalitet:
100V utgang: Designet for høypresisjonsspenningsmåling og energimåling.
220V utgang: Fungerer som en pålitelig hjelpestrømforsyning for kontrollmekanismer, noe som reduserer behovet for ekstra strømkomponenter.
2. Overlegen isolasjon og holdbarhet:
Fullstendig forseglet med høykvalitets epoksyharpiks, som tilbyr enestående fuktmotstand, isolasjonsstyrke og beskyttelse mot aldring – ideell for komplekse eller høyfuktige innendørsmiljøer.
Konstruert med høykvalitets kaldvalsede silisiumstålkjerner for å sikre lave tap og stabil ytelse.
3. Omfattende sikkerhetsbeskyttelse:

Innebygde sikringer på alle primærviklinger gir robust kortslutningsbeskyttelse.
Utskifting av sikringer er enkelt og krever ikke avslutning av systemet, noe som sikrer maksimal oppetid.

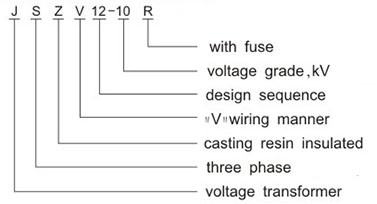

Typebetegnelse

Driftsbetingelser for JSZV12-10R

For å sikre langsiktig stabilitet og pålitelighet, er JSZV12-10R spenningstransformator designet for å fungere innenfor følgende miljøparametere. Som en profesjonell fabrikk med dyp produksjonskompetanse kan Comewill også tilby skreddersydde tilpasninger for ikke-standardiserte forhold.

Temperaturområde: -5°C til +40°C
Høyde: ≤ 1000m (tilpassede løsninger tilgjengelig for installasjoner i stor høyde)
Relativ fuktighet: ≤ 80 %
Omgivelser: Fri for etsende gasser, damper eller ledende støv (f.eks. karbon eller metallpulver)
Vibrasjon og støt: Installasjonsstedet må være fritt for sterke vibrasjoner eller mekaniske støt.

Tekniske data

form1: tekniske data for spenningstransformator for måling

form2:teknisk dalaavspenningstransformator forbryterdriftskraft

Merknader: For strømforsyning med effektbryter skal tålespenningen ikke overstige 15 %

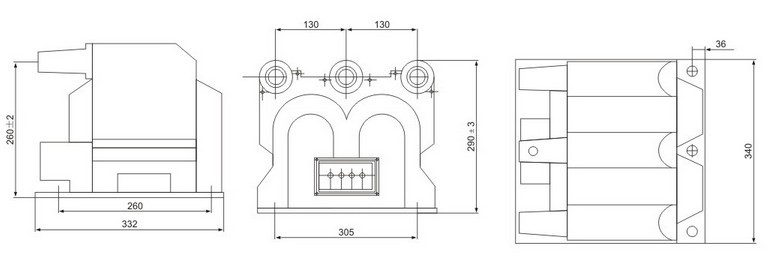

Disposisjon og dimensjoner

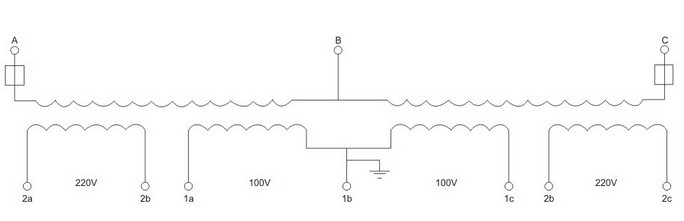

Prinsippdiagram
