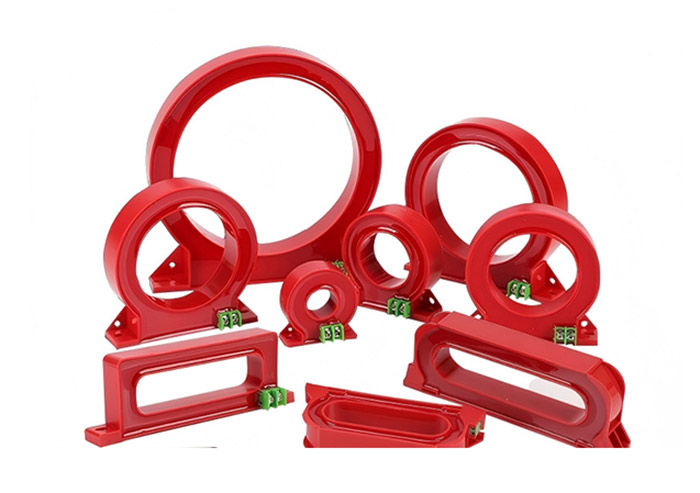

Hva er en nullsekvensstrømtransformator?

Som en profesjonell strømtransformatorprodusent i Kina,Comewillønsker å gi deg tilpassetNullsekvens strømtransformator, som er en enkeltsvings gjennomgående strømtransformator designet for å oppdage nullsekvensstrøm i kraftsystemer. Den overvåker vektorsummen av trefasestrømmer og identifiserer lekkasje eller jordfeil i distribusjonsnettverk.

Når unormal strøm oppstår på grunn av isolasjonsskader eller jordingsfeil, sender transformatoren et signal til beskyttelsesutstyr som relébeskyttelsesenheter eller lekkasjevernkontrollere. Denne prosessen lar systemet utstede alarmer eller koble fra den defekte kretsen.

Zero Sequence Current Transformatoren er vanligvis installert rundt strømkabler eller samleskinner, noe som gjør den egnet for overvåking av mellom- og lavspenningselektriske systemer.

Strukturell design

1. Ringkjernestruktur

Transformatoren bruker en sirkulær jernkjerne med sekundære viklinger som oppdager strømubalanse.

2. Innkapsling av epoksyharpiks eller silikongummi

Jernkjernen og viklingen er forseglet i et beskyttende skall, som gir fuktmotstand og beskyttelse mot forurensningsoverslag.

3. To installasjonstyper

Produktene er tilgjengelige i integrert type (forhåndsinstallert under kabellegging) og åpen type (installert rundt eksisterende kabler).

4. Rogowski Coil Technology

Noen design tar i bruk Rogowski-spolesensorteknologi for å konvertere strømsignaler til målbare spenningsutganger.

Tekniske egenskaper og parametere

1. Gjeldende spenningsområde: 0,4kV til 66kV.

2. Nettfrekvens: Standard driftsfrekvens er 50Hz

3. Driftstemperatur: −10°C til +40°C.

4. Slutt med samme navn: når den er penetrert fra "L1"-siden, er den andre "K1";

Installasjonshensyn

Riktig installasjon sikrer nøyaktig drift av enNullsekvens strømtransformator.

Integrert type installasjon

For integrerte transformatorer må kabelen gå gjennom transformatoren før kabelen monteres.

Åpne type installasjon

Åpne modeller kan monteres på eksisterende kabler ved å skille transformatorhuset og sette det sammen igjen rundt lederen.

Jordingsarrangement

I noen jordingssystemer bør kabler passere gjennom transformatoren før de kobles til jordingspunktet for å sikre korrekt deteksjon av lekkasjestrøm.

Mekanisk justering

Ved remontering av splittede transformatorer må begge halvdelene justeres riktig for å unngå måleavvik.
