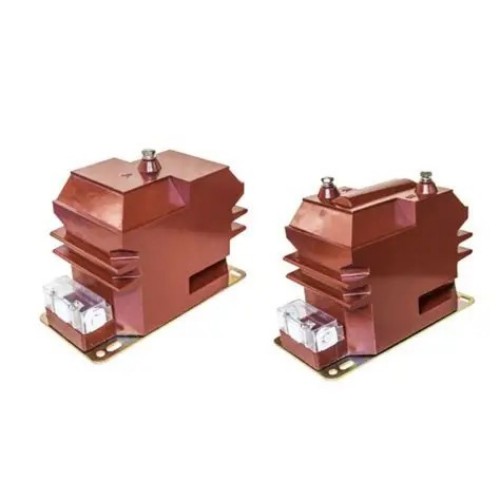

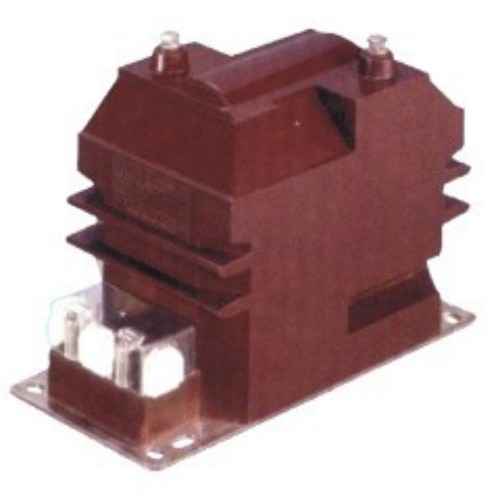

JDZ10-3/6/10A Spenningstransformator

Høykvalitets JDZ10-3/6/10A spenningstransformator tilbys av den kinesiske produsenten Comewill. Den er konstruert for kritiske applikasjoner, de leverer pålitelig ytelse for spenningsmåling, energimåling, sanntidsovervåking og relébeskyttelse i mellomspenningskraftsystemer.

JDZ10-serien er designet for å imøtekomme spenningsnivåer på 3kV, 6kV og 10kV, med kompatibilitet for både 50Hz og 60Hz frekvenser, noe som gjør dem tilpasningsdyktige til ulike driftsforhold for mellomspenning. Disse transformatorene er produsert i strengt samsvar med IEC 186 og GB1207-2006 standarder, og gir et stabilt og pålitelig grunnlag for systemmåling og beskyttelse. Som en pålitelig Kina-basert fabrikk sikrer Comewill at hver enhet oppfyller strenge kvalitetsstandarder.

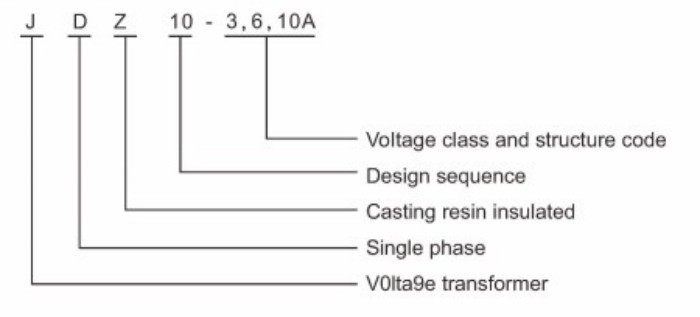

Typebetegnelse

Modellbetegnelsen til Comewills RZL-10 og JDZ10-3/6/10 spenningstransformatorer definerer klart enhetens kjerneegenskaper:
J: Spenningstransformator – spesifiserer utstyrskategorien.
D: Enkelfase – egnet for enfasede kraftsystemer.
Z: Epoksyharpiksstøpt isolasjon – forbedrer isolasjonsytelsen og holdbarheten.
3, 6, 10: Spenningsnivåer – identifiserer kompatibilitet med 3kV, 6kV og 10kV systemer.

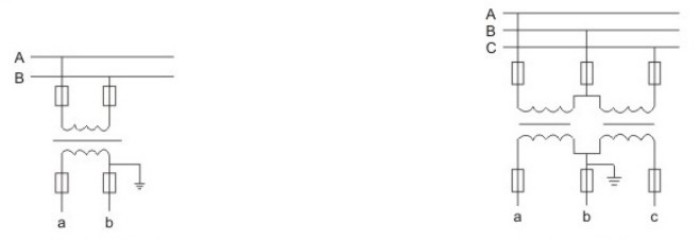

Koblingsskjemaer

Transformatorene støtter både enfase og trefase ledningskonfigurasjoner, noe som gir fleksibilitet for ulike installasjonskrav.
Enfaset ledningsskjema
Trefaset ledningsdiagram

Koblingsskjema for enfaselinje Koblingsskjema for trefaselinje

Servicebetingelser

For å sikre optimal ytelse og forlenget levetid, anbefales følgende driftsforhold for Comewill JDZ10-3/6/10A spenningstransformator:
Høyde: Egnet for installasjon opp til 3000 meter over havet, med stabil drift i høye områder uten spesielle modifikasjoner.
Omgivelsestemperatur: Driftstemperaturområde fra -5°C til +40°C for å forhindre isolasjonsforringelse og nøyaktighetsavvik.
Relativ fuktighet: Maksimalt 65 % ved 20°C for å unngå fuktighetsindusert aldring av interne komponenter.
Forurensningsnivå: Designet for klasse II forurensningsmiljøer, i stand til å håndtere mindre forurensning innendørs eller utendørs.
Installasjonsmiljø: Bør være fri for etsende gasser for å beskytte foringsrøret og interne viklinger.
Hvis installasjonsmiljøet på din side er spesielt (som høy luftfuktighet og etsende gasser), kan du kommunisere på forhånd for å tilpasse en tilpasningsplan!

Tekniske parametere

JDZ10-3/6/10A spenningstransformator er produsert i samsvar med GB20840.3-2013 og GB20840.1-2010 standarder, noe som sikrer full samsvar med nasjonale krav. Nøkkelspesifikasjoner inkluderer:
Belastningseffektfaktor: cos Φ = 0,8 (etterslep), justert med konvensjonelle sekundærkretsegenskaper.
Krypeavstand: Designet for forurensningsnivå II, og minimerer risikoen for overslag av isolasjon.
Ytelse: Stabil måling og beskyttelsesrespons under standard driftsforhold.

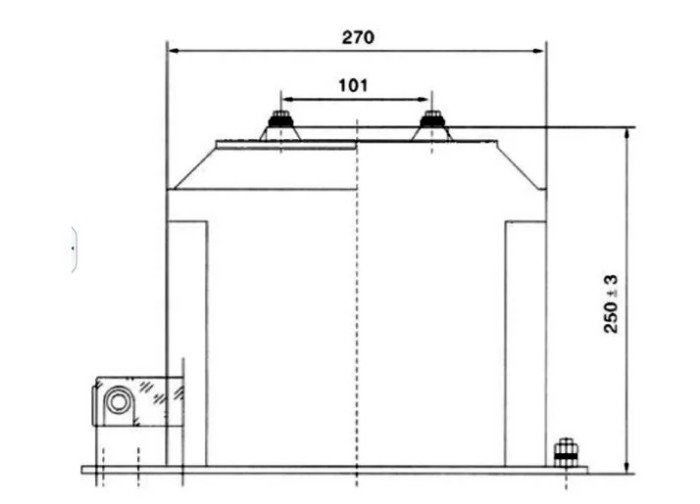

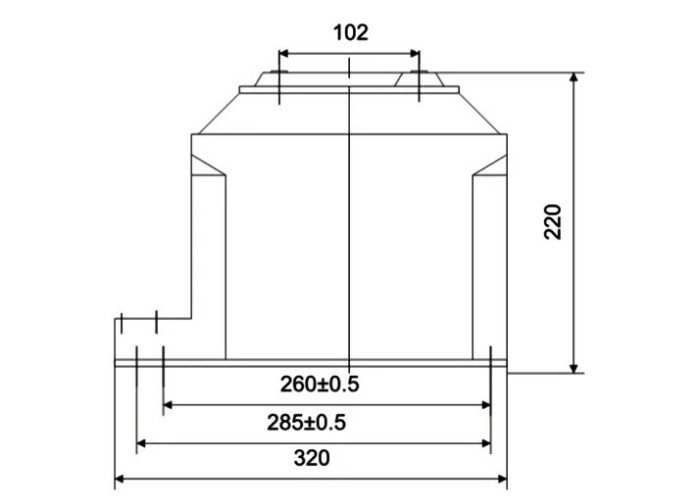

Oversikt og dimensjoner for installasjon

FAQ

1. Hva er hovedtrekkene til denne JDZ10-3/6/10A spenningstransformatoren?
Epoksyharpiksstøpt isolasjon, fullstendig forseglet, enfaset design, kompakt størrelse og høy holdbarhet.

2. Hvilke spenningsnivåer og frekvenser støttes?
3kV, 6kV og 10kV, kompatibel med 50Hz eller 60Hz systemer.

3. Hvilke standarder overholder den?
IEC 186 og GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Hva er de nødvendige driftsforholdene?
Høyde ≤3000m, temperatur -5°C til +40°C, fuktighet ≤65% ved 20°C, Klasse II forurensningsnivå, ingen etsende gasser.

5. Kan den tilpasses spesielle miljøer?
Ja, Comewill tilbyr tilpasning for høy luftfuktighet eller korrosive forhold.

6. Hva betyr modellbokstavene?
J = Spenningstransformator, D = Enkelfase, Z = Epoksyharpiksstøpt isolasjon, 3/6/10 = Spenningsnivå.

7. Hvilke nøyaktighetsklasser er tilgjengelige?
0,2, 0,5, 1 og 6P, med nominelle utganger fra 15VA til 90VA.
