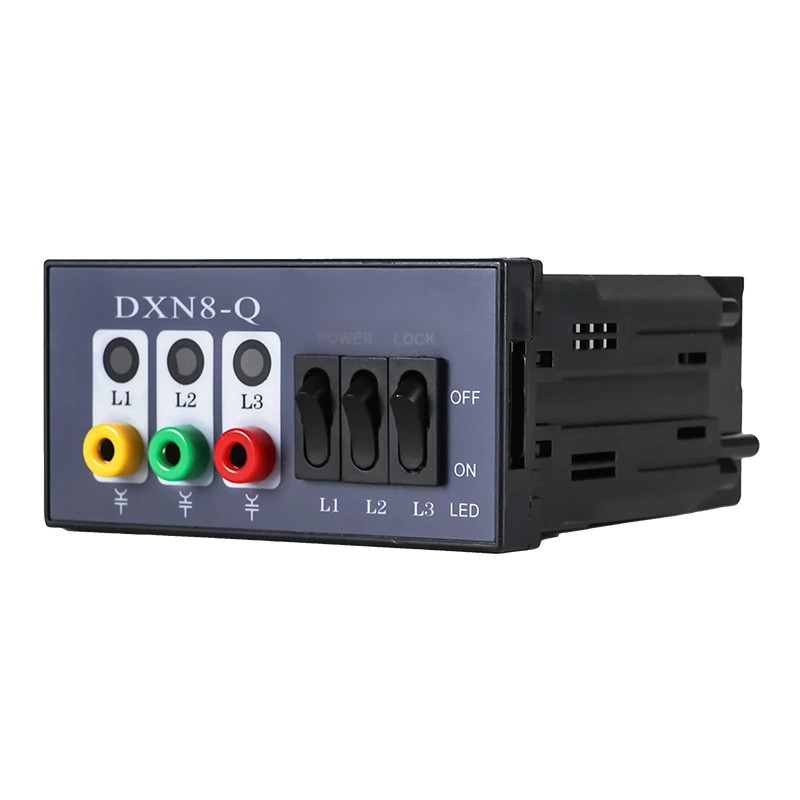

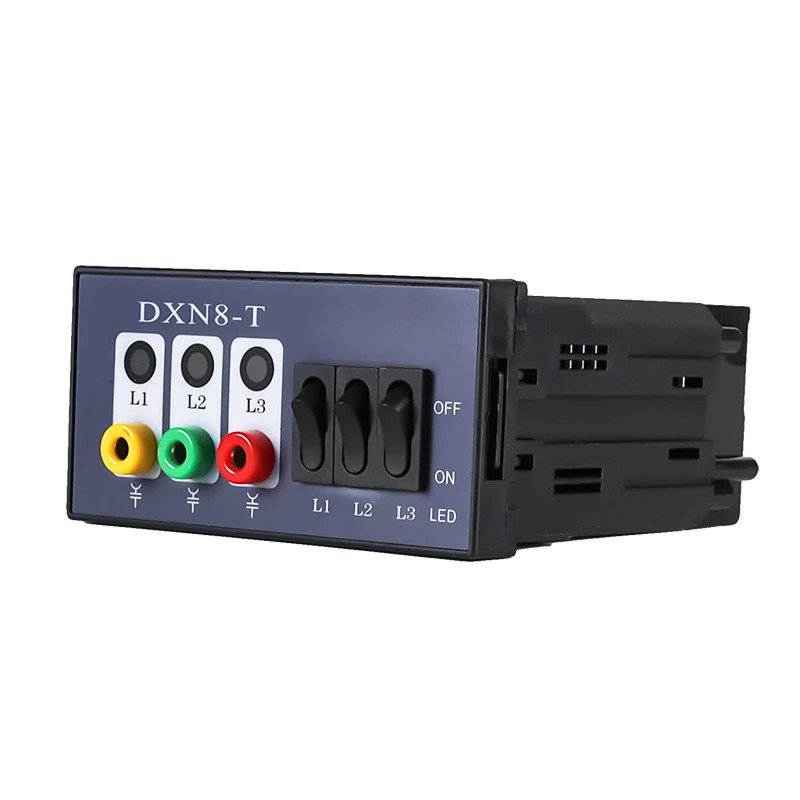

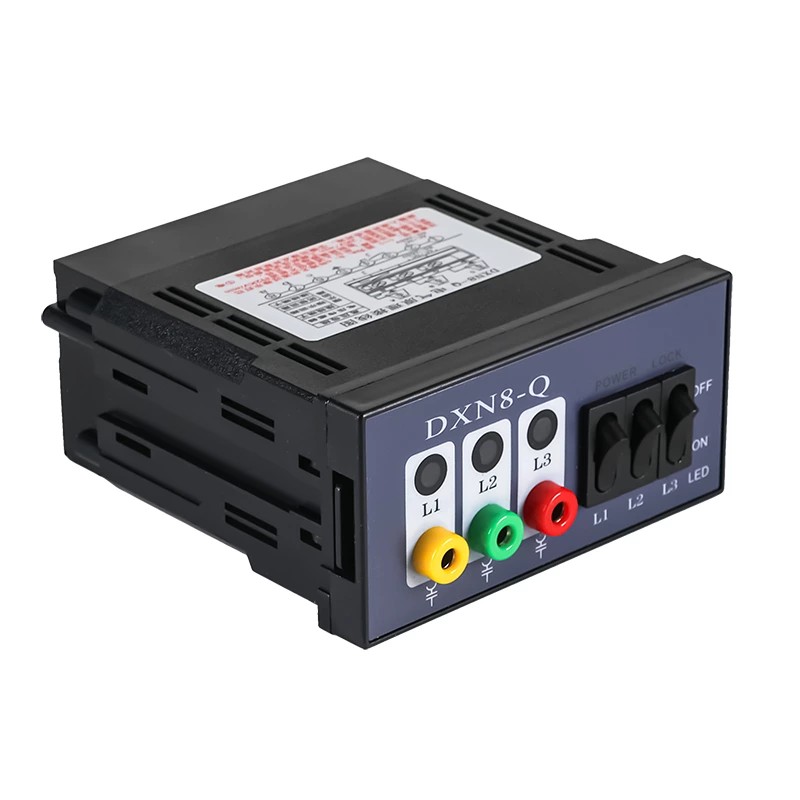

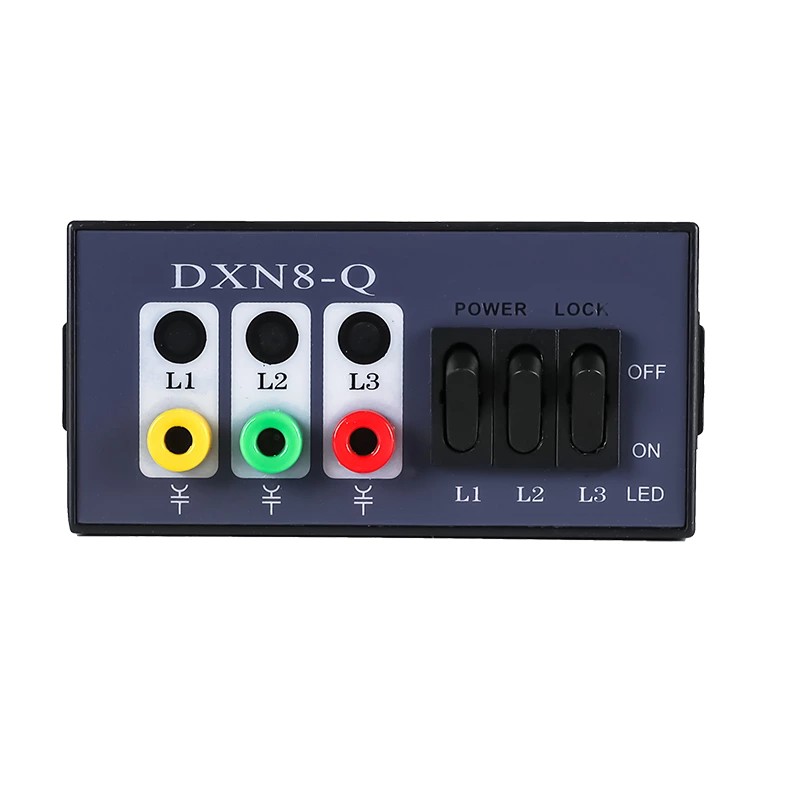

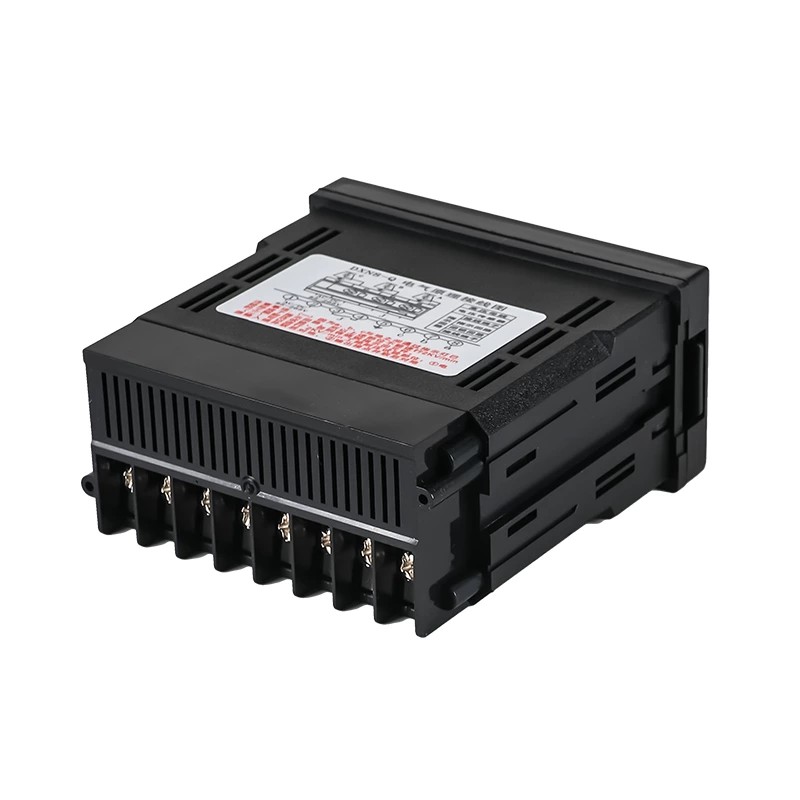

Innendørs høyspent Live Display-enhet DXN8-T/Q Interlock Type

Som en profesjonell produsent i Kina, vil Comewill gjerne gi deg kvalitetsinnretning for høyspenningsvisning DXN8-T/Q Interlock Type, som er designet for å monteres direkte på innendørs høyspenningsutstyr, og dens eneste jobb er å fortelle deg med et øyeblikk om utstyret har strøm gjennom seg. For elektrikere og vedlikeholdspersonale på stedet sparer denne tingen så mye trøbbel – ikke mer å rote med de kjedelige, tidkrevende deteksjonstrinnene. Den gir superklare sikkerhetsinstruksjoner rett fra start, noe som virkelig reduserer risikoen for elektriske støt fra feilvurdering av om en enhet er strømførende.

Nøkkelfunksjoner:

Super intuitiv advarselseffekt: Når utstyret bærer høyspenning, blinker LED-lysene i displayvinduet veldig sterkt - det er som en stor, iøynefallende påminnelse som sier "høyspent live, ikke kom i nærheten!". Hvis det ikke er spenning, blir skjermen helt mørk, ikke noe lys i det hele tatt. Ingen forvirrende signaler, så du kan se at det er trygt på et brøkdel av et sekund, selv fra noen få skritt unna. Vi bruker spesifikt lysdioder med høy lysstyrke, slik at de er lette å få øye på selv i de lyse, godt opplyste elektriske rommene.

Tøff og pålitelig nok for bruk på stedet: Skallet er laget av industrielt flammehemmende ABS-plast. Disse tingene tåler å flyttes rundt og installeres flere ganger - det riper ikke lett og kan tåle en liten støt her og der. Det viktigste er at det er en førsteklasses isolator, så den holder elektriske felt i sjakk og forhindrer tilfeldige støt. Selv i elektriske rom som er støvete, litt fuktige eller har store temperatursvingninger, fungerer den stødig som en stein, ingen feil.

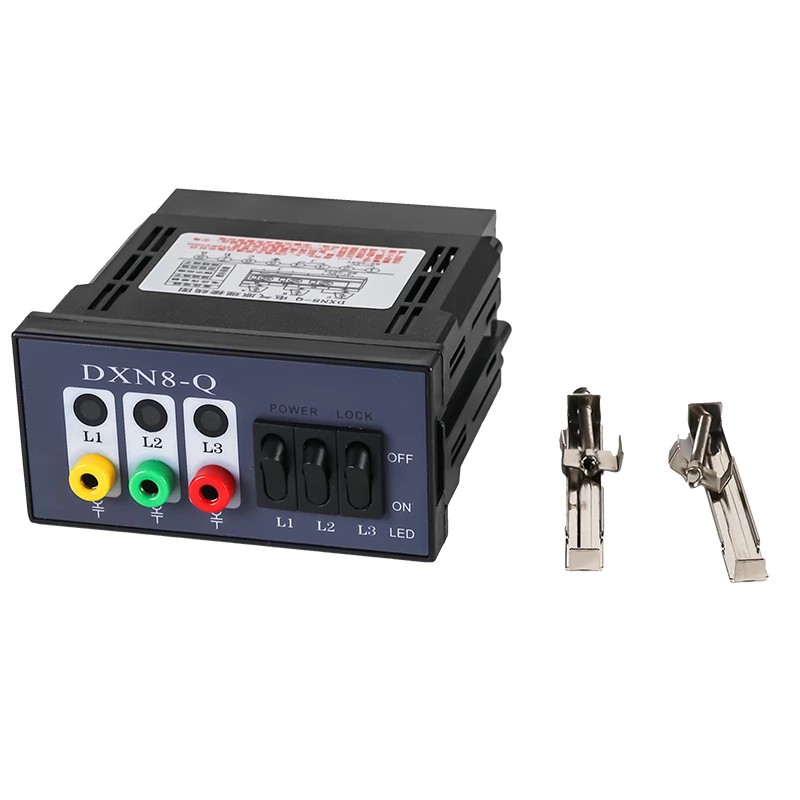

Installasjonen er en lek: Indikatoren kommer med forhåndsborede standardhull, slik at du ikke trenger å måle og bore på stedet – sparer massevis av tid. Vi kaster også inn et komplett sett med monteringsdeler i pakken: skruer, pakninger, alt du trenger. Team på stedet trenger ingen spesielle verktøy eller for å utføre komplisert feilsøkingsarbeid. De kan få den fikset og klar til bruk på bare et par minutter, noe som også reduserer arbeidskostnadene.

Typiske installasjonssteder

Denne innendørs høyspente direkte visningsenheten DXN8-T/Q Interlock Type er hovedsakelig installert i nøkkelposisjoner for innendørs elektriske systemer der du må tydelig se om noe er strømførende. Den passer til det meste kjerneutstyret i høyspentdistribusjonsoppsett, spesielt:
Innkommende samleskinner (startpunktet for strømdistribusjon, trenger 24/7 overvåking av strømforsyningsstatus for å sikre stabil strømforsyning)
Strømbrytere (kjernekontrollkomponenter - før du utfører vedlikeholdsarbeid, må du absolutt bekrefte at det er trygt, og denne indikatoren forteller deg det med en gang)
Hovedtransformatorer (nøkkelstrømkonverteringsutstyr, trenger konstant indikasjon på energi for å holde styr på arbeidsstatusen)
Koblingsskap (områder med hyppig drift og vedlikehold - å ha klare sikkerhetsanvisninger her er avgjørende for å holde personalet utenfor fare)
Annet innendørs elektrisk høyspentutstyr (som høyspentkoblingsbokser, høyspentreaktorer, etc.)

Driftsprinsipp

Innendørs høyspent live-displayenhet DXN8-T/Q Interlock Type kjører på prinsippet om elektrisk feltkobling – for å si det enkelt, den bruker det elektriske høyspenningsfeltet og den innebygde sensoren til å fungere. Den tar i bruk induktiv berøringsfri prøvetaking, slik at den kan oppdage energistatus og vise den fra sikker avstand. I motsetning til de gammeldagse kontaktdetektorene, berører denne aldri de høyspente delene direkte. Det er ikke bare bra for å forlenge enhetens levetid, men gjør det også supertryggt for de som jobber på stedet.

La oss bryte ned arbeidsprosessen trinn for trinn, fin og lett å forstå:
Inne i enheten er det tre uavhengige sensorenheter. Hver enhet er koblet til henholdsvis A, B, C trefase samleskinner i høyspentsystemet. På denne måten kan vi oppdage aktiveringsstatusen til alle tre fasene uten å gå glipp av noen – ingen blindsoner i beskyttelsen.

Ved installasjon må de tre sensorene settes opp strengt i samsvar med nasjonale elektriske sikkerhetsstandarder. De berører ikke høyspenningsstrømførende deler i det hele tatt, og opprettholder en tilstrekkelig sikkerhetsavstand. Dette eliminerer fullstendig risikoen for elektrisk lekkasje eller kortslutning, noe som gjør installasjonen og bruksprosessen helt sikker.

Når høyspentutstyret er strømførende, vil sensorene fange opp det elektriske feltsignalet som sendes ut av de strømførende delene. Inne i sensoren konverteres dette signalet til et stabilt elektrisk signal, som deretter overføres til skjermens strømmodul.

Så snart strømmodulen mottar dette gyldige signalet, vil den drive de trefasede indikatorlysene på skjermen til å blinke, noe som tydelig indikerer at høyspentutstyret er aktivert. Hvis det ikke oppdages noe elektrisk feltsignal (det vil si at det ikke er spenning), vil indikatorlysene forbli avslått, og gir et klart trygt signal.

Feilmeldingsfunksjon

I tillegg til den grunnleggende funksjonen for å vise energistatus, hjelper denne innendørs høyspennings live display-enheten DXN8-T/Q Interlock Type også med feildiagnose – den er super nyttig for vedlikeholdsteam på stedet:

Oppdager enfase jordingsfeil

Feilfase til indikator AV

Normale faser til indikatorene blinker fortsatt

Muliggjør rask feillokalisering uten ekstra verktøy

Reduserer nedetid og vedlikeholdsinnsats

Produktfordeler og verdi

1. Forbedret sikkerhet

Øyeblikkelig visuell advarsel

Forhindrer feilvurdering av strømførende utstyr

2. Lave vedlikeholdskostnader

Enkel struktur, lav feilrate

8–10 års levetid

Vedlikeholdsfri drift

3. Sterk kompatibilitet

Passer for de fleste innendørs HV-systemer

Kompatibel med forskjellige utstyrsmerker

Forenkler innkjøp

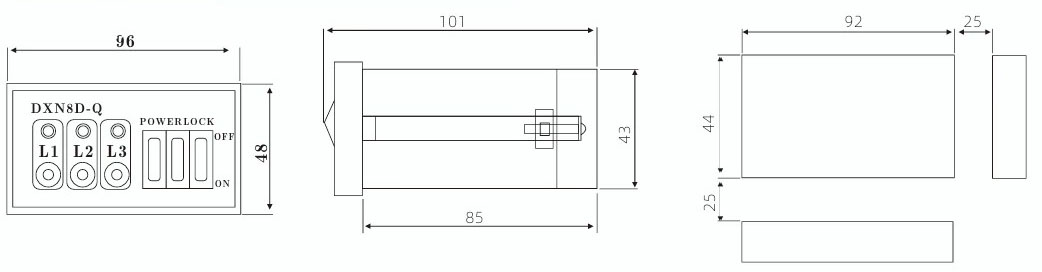

Form og åpningsstørrelse

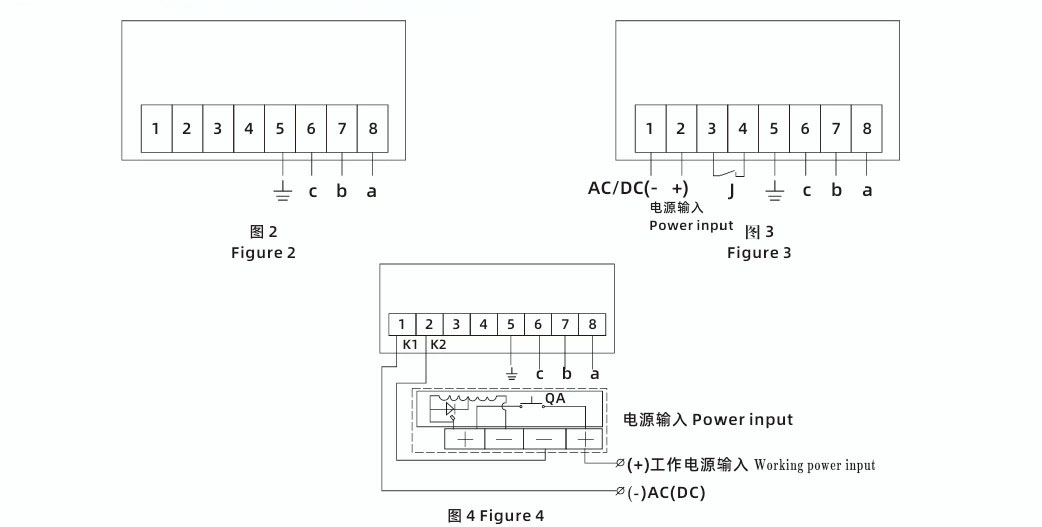

Koblingsskjema sett bakfra
