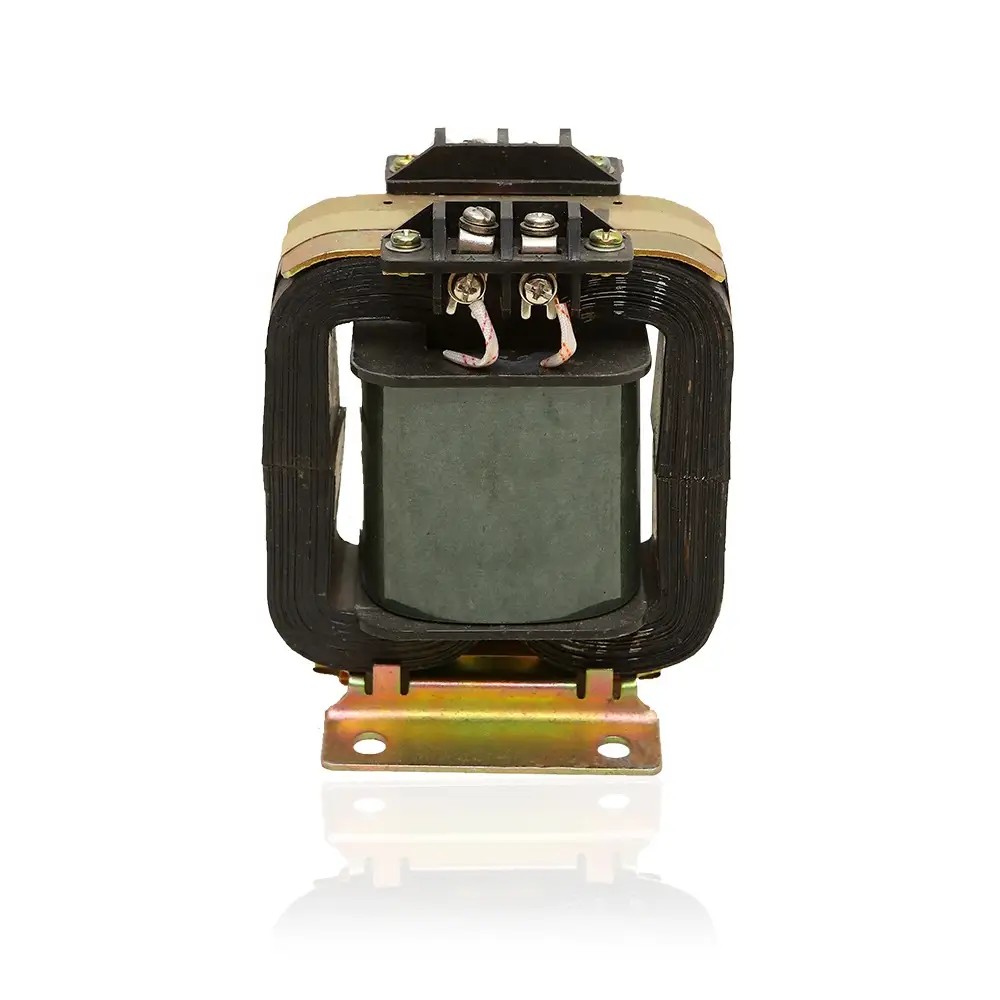

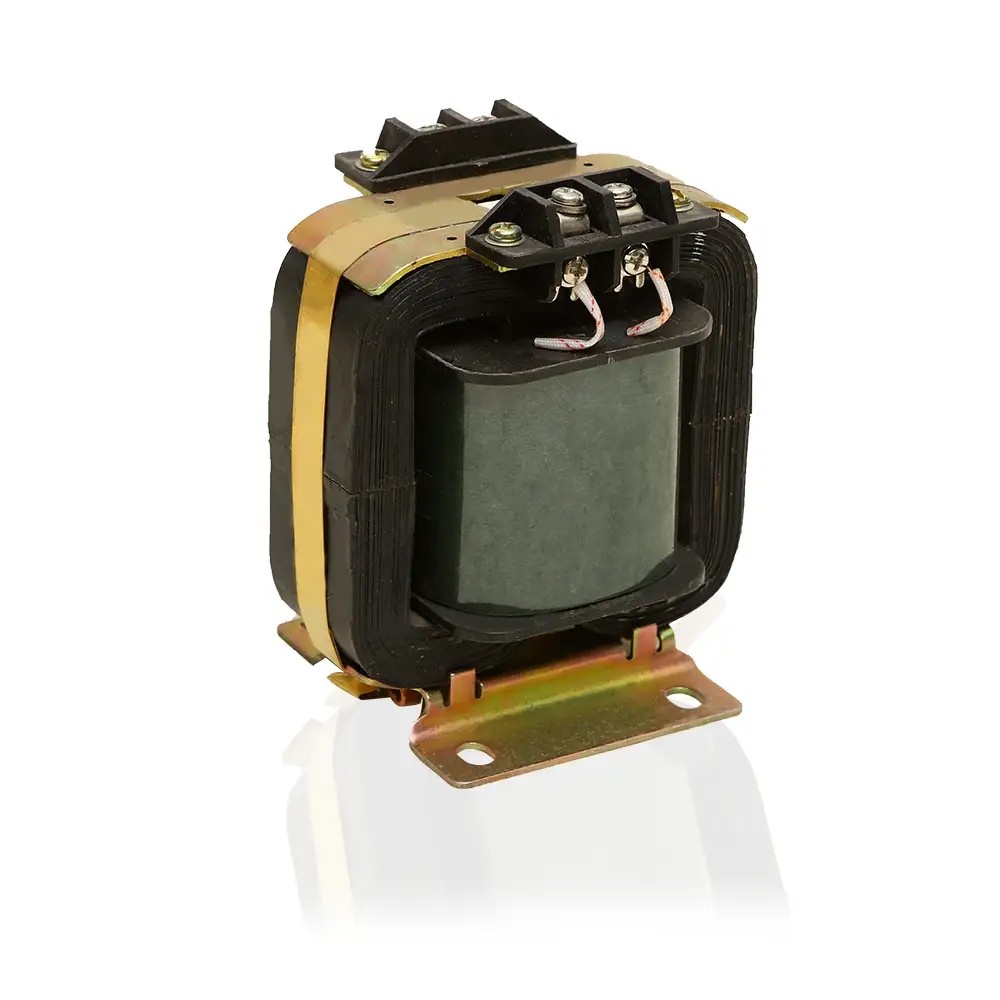

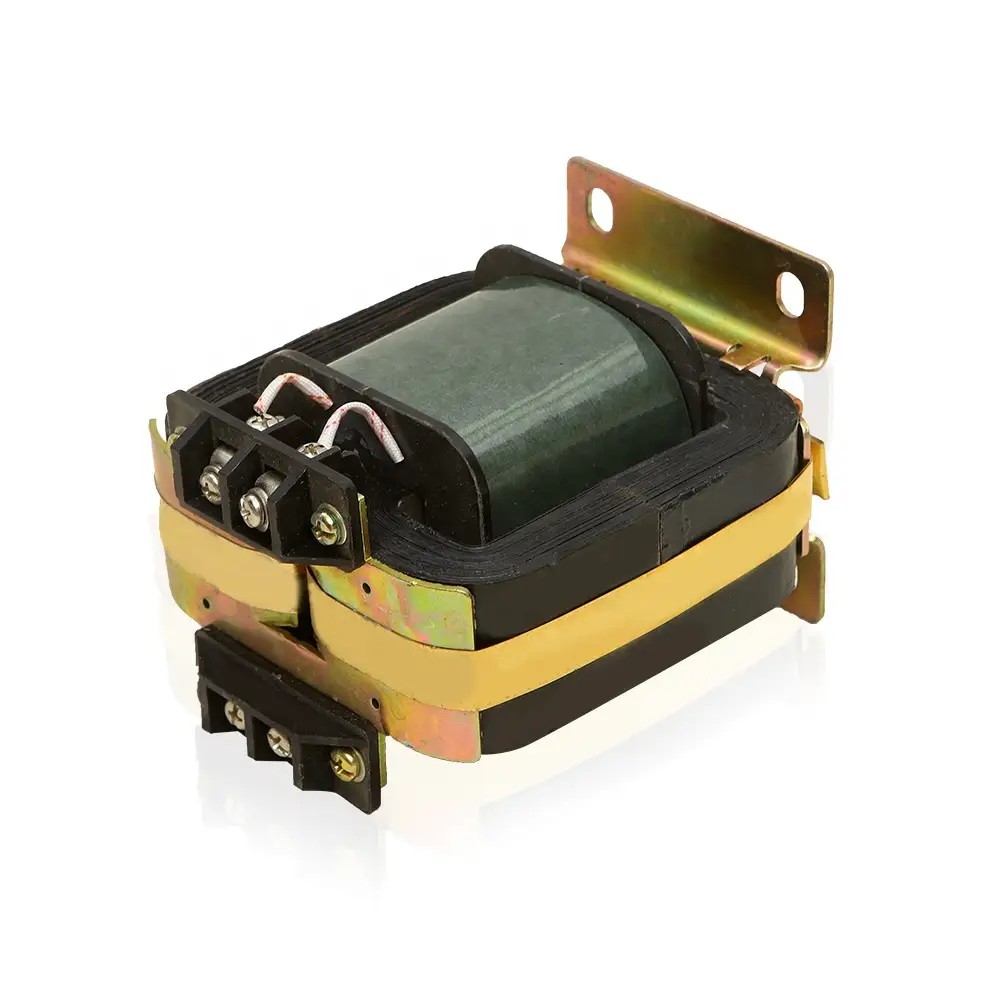

JDG4-0.5 Spenningstransformator

Som en profesjonell produsent i Kina tilbyr Comewill JJDG4-0.5 spenningstransformator, konstruert for nøyaktig spenningsmåling, energimåling og relébeskyttelse. Bygget med en robust termoherdende fenolramme og høykvalitets silisiumstålkjerner, samsvarer den med GB1207 og IEC60044-2-standardene.

Robust konstruksjon: en tøff herdeplastramme av fenolplast sammen med høykvalitets kaldvalsede silisiumstålkjerner. Denne solide konstruksjonen leverer tre funksjoner som må ha for våre anskaffelsesbehov: spot-on spenningsmåling, pålitelig energimåling og stabil relébeskyttelse – alt avgjørende for å holde strømsysteminfrastrukturen i gang jevnt. Den sjekker alle boksene for både innenlandske GB1207-standarder og internasjonale IEC60044-2:2003-normer, og oppfyller den strenge kvalitets- og samsvarsgrensen vårt firma setter for innkjøpsprosjekter.

Bygget med våre kjerneanskaffelsesprioriteringer – nøyaktighet, sikkerhet og lang levetid – i tankene, er JDG4-0.5 spenningstransformator en perfekt match for våre behov når du utstyrer måleinstrumenter eller beskyttende relésystemer. Den kompakte, men robuste designen tåler overbelastning og fortsetter å yte konsekvent selv under tøffe innendørsforhold, noe som direkte øker effektiviteten og sikkerheten til kraftsystemene vi bruker. Enten for bulkkjøp eller målrettede utstyrsoppgraderinger, viser denne transformatoren seg å være et pålitelig, kostnadseffektivt valg som passer perfekt med selskapets kvalitetskrav og funksjonelle behov for anskaffelser.

Spesifikasjon

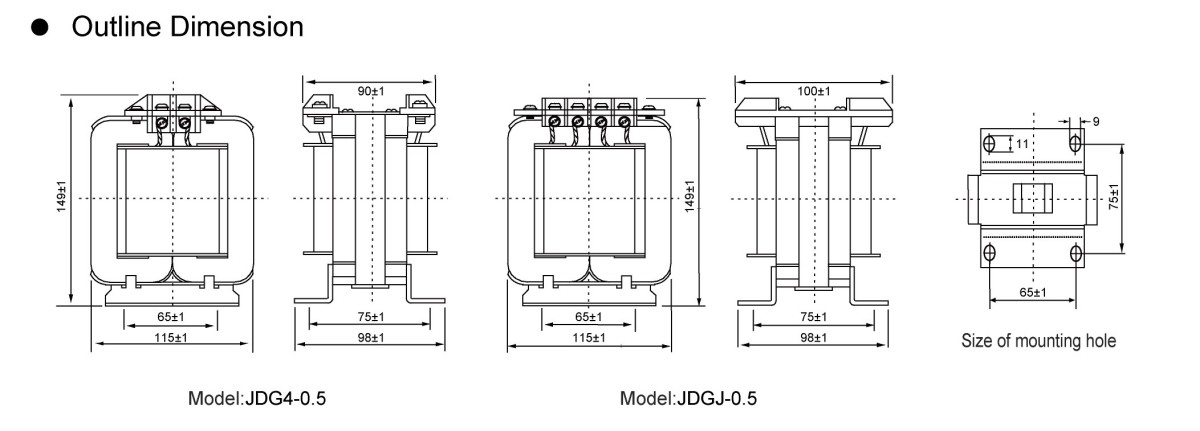

Oversikt og dimensjoner for installasjon

JDG4-0.5 Innendørs lavspenningstransformator Installasjonsdimensjoner

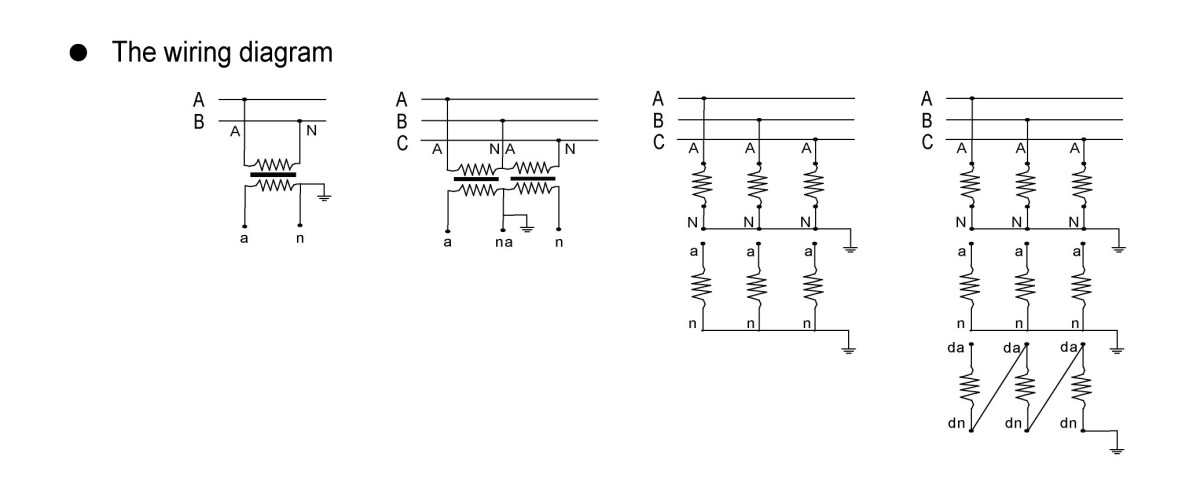

Tilkoblingsmetoder for spenningstransformatorer

Anskaffelsesorienterte spenningstransformatortilkoblingsløsninger for Welcome (Wenzhou) Electric Co., Ltd

Når du velger og anskaffer spenningstransformatorer (PT-er) fra fabrikken vår, skiller tre spesialiserte tilkoblingsordninger seg ut for sin praktiske tekniske funksjon – hver skreddersydd for forskjellige systemkrav og funksjonelle prioriteringer, og sikrer samsvar med prosjektanskaffelsesstandarder:

1. Stjerne (Y-Y) jordet tilkobling
Eksklusivt for kraftsystemer med ujordede nøytrale punkter eller de som er jordet via lysbueundertrykkelsesspoler, krever denne tilkoblingen at primærviklingens nøytrale terminal skal være direkte jordet. Dens kjerneanskaffelsesverdi ligger i å muliggjøre presis fase-til-jord spenningsmåling, et ikke-omsettelig krav for overvåking av isolasjonstilstand i slike systemarkitekturer.
2. V-V ufullstendig deltaforbindelse
Konstruert ved bruk av to enfasede PT-er, grensesnitter denne ordningen med UAB- og UBC-linjespenningene til strømnettet for å danne en ufullstendig deltastruktur. Et go-to-alternativ for anskaffelse i 20kV og under ujordede/bueundertrykkende spolejordede nettverk, den utmerker seg ved interfase spenningsdeteksjon. En kritisk anskaffelseshensyn: den mangler evnen til å måle fase-til-jord spenning, noe som gjør den uegnet for scenarier som krever full spenningsovervåking.
3. Åpne Delta Multi-Winding Connection
Denne konfigurasjonen er dannet av tre enfasede tre-viklede PT-er, og bruker enten YN, yn, d11 eller YN, y, d11 ledninger – med den sekundære stjerneviklingens nøytrale jordet gjennom B-fasen. Som et allsidig anskaffelsesvalg passer det alle spenningsnivåer, spesielt 3~15kV-systemer. Sekundærviklingen leverer dobbel funksjonalitet (mellomfase- og fase-til-jord spenningsmåling), mens hjelpesekundærviklingens åpne delta-design støtter tilkobling til isolasjonsmonitorer, ujordede nettverksreleer eller direkte jordingssystembeskyttelsesenheter – og utvider dens anvendelighet på tvers av ulike innkjøpsscenarier.
