JSZV18-24R Spenningstransformator

Med mange års erfaring i produksjon JSZV18-24R spenningstransformator, kan Welcome (Wenzhou) Electric Co., Ltd. levere et bredt spekter av 0,72-40,5kV innendørs spenningstransformator. Vår denne transformatoren har en strukturdesign og bruksscenarier som er spesielt skreddersydd for kravene til mellomspenningssystemer:

Denne transformatoren tar i bruk en fullstendig lukket epoksyharpiksstøpeisolasjonsstruktur, som pakker primærviklingen, sekundærviklingen og den sirkulære jernkjernen på innsiden, og har evnen til å motstå forurensning og fuktighet direkte. Produktet er også utstyrt med en albueformet plugg, som ikke bare forbedrer miljøforseglingen, men også gjør installasjonen enklere, og kabling på stedet krever ikke mye innsats.

Kvalitetsspenningstransformatoren JSZV18-24R er spesielt utviklet for innendørs scenarier der nøytralpunktet ikke er jordet. Enten det er å måle strøm, beregne elektrisk energi eller gjøre relébeskyttelse, kan det være til stor nytte. Kan tilpasses til frekvenser på 50Hz eller 60Hz, tåler opptil 24kV utstyrsspenning, og utfører spenningsovervåking i mellomspenningsstrømsystemer med stabilitet og nøyaktighet, og oppfyller kravene på stedet fullt ut.

Hovedteknisk parameter

1. Nominell primærspenning: valgfri 20kV eller 22kV, egnet for ulike spenningskrav til mellomspenningssystemer;
2. Nominell sekundærspenning: Det er tre spesifikasjoner: 100V, 100/100V og 100/220V, som kan matches med forskjellige ledninger for sekundærutstyr;
3. Nominell spenning for gjenværende spenningsvikling: dekker 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, oppfyller spesielle krav som jordingsbeskyttelse;
4. Belastningseffektfaktor: cos Φ=0,8 (hysterese), i samsvar med belastningsegenskapene til konvensjonelle sekundære kretser;
5.Utførelsesstandarder: Følg enten IEC60044-2:2003 eller IEC61869-1&3, med ytelse og kvalitet som benchmarked mot internasjonale standarder.

Andre tekniske parametere, vennligst se som følger:

Merknader: På forespørsel leverer vi gjerne transformatorer som oppfyller andre standarder eller har ikke-standard tekniske spesifikasjoner.

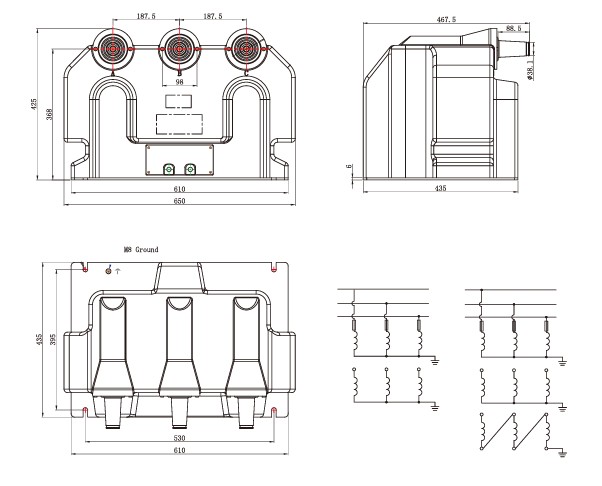

Konturtegning

Nøkkelfunksjoner

Welcome (Wenzhou) Electric Co., Ltds JSZV18-24R spenningstransformator med sine solide ytelsesfordeler, er egnet for mellomspenningssystemkrav. De spesifikke høydepunktene er som følger:

1. Bred spenningstilpasning
Vurdert til 24kV, håndterer JSZV18-24R spenningstransformator betydelige spenningssvingninger, og sikrer stabil overvåking og nøyaktig signalutgang under transienter eller systemregulering.

2.Rask respons
Fanger raskt spenningsendringer og overfører signaler umiddelbart til beskyttelsesenheter, noe som muliggjør rask feilretting og forbedret systempålitelighet.

3. Lavt tap av hysterese
Avanserte magnetiske materialer og optimalisert design reduserer energitap, forbedrer effektiviteten, minimerer varmeutvikling og forlenger levetiden.

Enten det er et scenario med hyppige spenningssvingninger eller et mellomspenningssystem med krav til responshastighet og energiforbruk, kan denne transformatoren holde seg. Hvis du vil vite de spesifikke tilpasningsdetaljene til scenariet, bare si det direkte!
