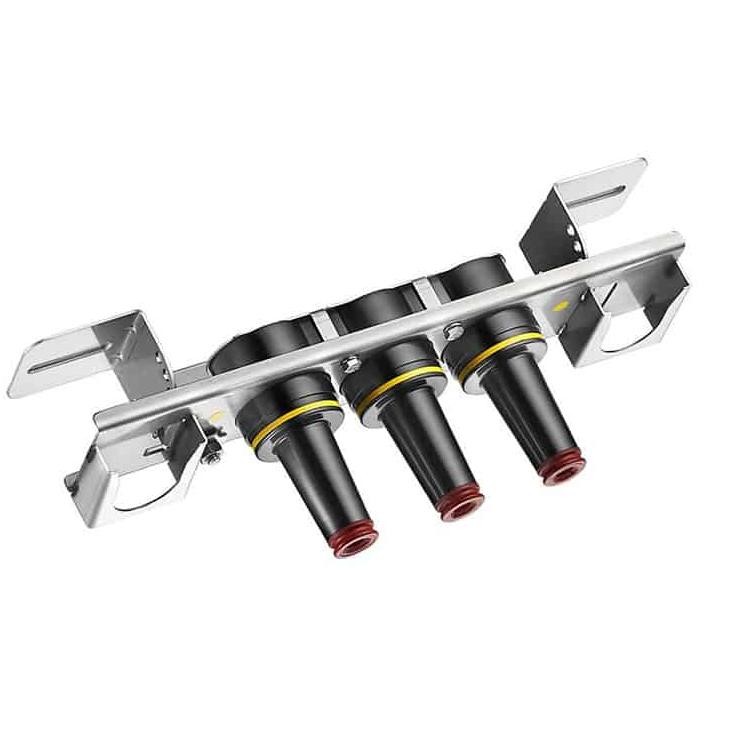

15KV 200A Loadbreak Junctio

Comewill-fabrikkens 15KV 200A Loadbreak Junction har en strømførende bane i hel kobber, som sikrer pålitelig, konsistent ytelse uansett forhold.
Den oppfyller fullt ut IEEE Standard 386-kravene, og er fullstendig utskiftbar med konkurrenters produkter og andre sammenkoblingskomponenter som også samsvarer med IEEE Standard 386. Når den er installert med matchende deler, leverer dette loadbreak-krysset en fullt skjermet tilkobling, ideell for belastningsbrytningsapplikasjoner.

Hva er en 15KV 200A Loadbreak Junction?

En 15KV 200A Loadbreak Junction er en mellomspenningskabeltilkoblingsenhet som brukes i strømdistribusjonssystemer for å trygt koble til, forgrene og seksjonalisere 15kV underjordiske kabler samtidig som den tillater lastbrudd (strømførende svitsjing). Den inkluderer vanligvis flere 200A-grensesnitt (som 2, 3 eller 4 veier) som er internt busset sammen, noe som muliggjør fleksible sløyfe-, tap- eller skjøtekonfigurasjoner. Bygget etter IEEE Standard 386, sikrer den fullstendig skjermet, sikker og pålitelig drift i padmonterte transformatorer, bryterutstyr og underjordiske hvelvapplikasjoner.

PRODUKSJONSTESTER

Tester utført i henhold til IEEE/ANSI Standard 386.
Minimum Corona spenningsnivå – 11 kV
AC 1 minutt tåle – 34 kV

Tester utført i samsvar med Chardons produksjonsprosesskrav:
Fysisk inspeksjon
Periodisk disseksjon
Periodisk røntgenanalyse

SPENNINGSRATSER
Spenningsklasse 15 kV
Maks. Rangeringsfase til fase 14,4 kV
Maks. Rangeringsfase til jord 8,3 kV
AC 1 minutt Tåler 34 kV
DC 15 minutter Tåler 53 kV
BIL og Full Wave Crest 95 kV
Minimum Corona Spenningsnivå 11 kV
GJELDENDE VURDERINGER
Kontinuerlig: 200 ampere rms
Bytte: 10 operasjoner ved 200 ampere rms ved 14,4 kV
Feillukking: 10 000 ampere rms symmetrisk ved 14,4 kV i 0,17 s etter 10 påfølgende vellykkede bytteoperasjoner
Kort tid:
• 10 000 ampere rms symmetrisk i 0,17 s
• 3500 ampere rms symmetrisk i 3,0 s

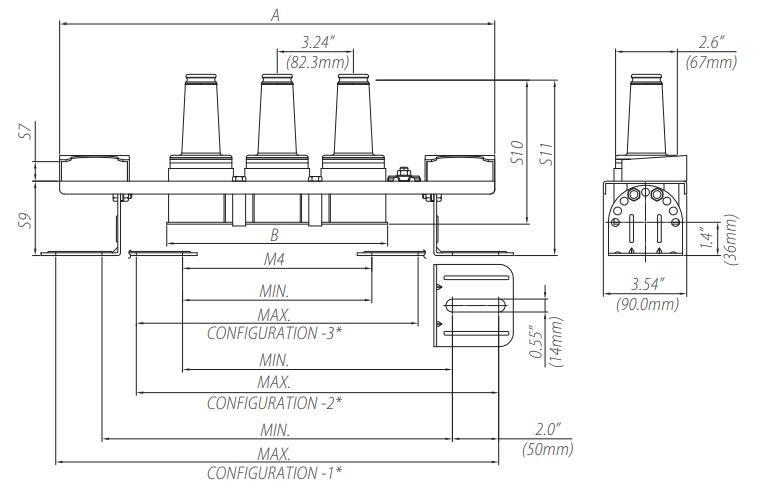

Kryss med brakett Dimensjonsinformasjon

Trinn for belastningsbryting

1. Fest klempinnen godt til trekkøyet.
2. Ikke bruk noen trekkkraft – bare vri koblingen en liten vri med klokken for å bryte overflatefriksjonen mellom albuen og bøssingen.
3. Trekk koblingen rett ut av bøssingen med en rask, fast bevegelse. Sørg for å holde kontakten unna jordingsplan.
4. Plasser kontakten på riktig tilbehørsenhet, følg bruksanvisningen for tilbehøret.
5. Bruk en klemmestang til å sette en isolert beskyttelseshette (med avløpsledning koblet til systemjording) på en synlig strømførende bøssing.

FAQ

Hva er hovedfunksjonen til en 15KV 200A Loadbreak Junction?
Den brukes til å seksjonere, sløyfe, tappe eller skjøte mellomspenningskabler samtidig som det tillater sikker lastbruddssvitsjing i strømførende distribusjonssystemer.
Er den kompatibel med andre merker?
Ja, den samsvarer fullt ut med IEEE Standard 386™, og sikrer fullstendig utskiftbarhet med andre kompatible separerbare isolerte koblingssystemer.
Kan den brukes i underjordiske installasjoner?
Absolutt. Den er spesielt designet for putemontert utstyr og underjordiske hvelvapplikasjoner der fuktighet, støv og plassbegrensninger er vanlige.
Hvilke sikkerhetsfunksjoner gir 15KV 200A Loadbreak Junction?
Den tilbyr fullstendig skjermet EPDM-isolasjon, kontrollert lastbruddsdrift, høy impulsmotstandsevne og stabil lysbueavbruddsytelse for sikker svitsjing.
