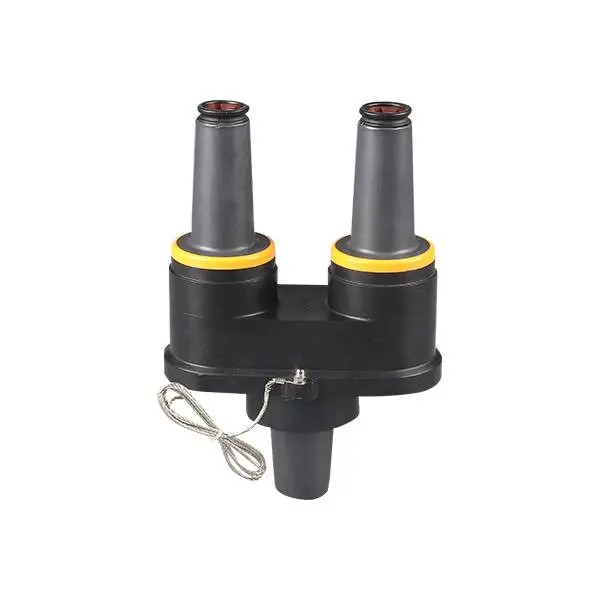

24KV 200A roterbar gjennomføringsinnsats

Kjøp 24KV 200A roterbar gjennomføringsinnsats fra Comewill, en pålitelig Kina-produsent og leverandør av mellomspenningskabeltilbehør. Designet for 24kV distribusjonssystemer, muliggjør denne roterbare gjennomføringsinnsatsen dobbel foringskonfigurasjon fra en enkelt foringsbrønn, noe som tillater enkel konvertering av radialtransformatorer til gjennommatingssystemer samtidig som overspenningsavlederbeskyttelsen legges til. Med patentert dreiemomentbegrensende skralleinstallasjon, EPDM-isolasjon og fullt skjermet nedsenkbar design, tilbyr Comewill høykvalitets, engros-, tilpassede og lagerførte løsninger for sikker og effektiv underjordisk kraftdistribusjon.

Produktdefinisjon

En 24KV 200A roterbar gjennomføringsinnsats er et lastbrytertilbehør installert i en universalgjennomføringsbrønn på utstyr som padmonterte transformatorer eller bryterutstyr. Den skaper to 200A lastbruddsgrensesnitt, som lar ingeniører koble til flere kabler, installere overspenningsavledere eller konvertere radielle matesystemer til gjennommatingskonfigurasjoner.

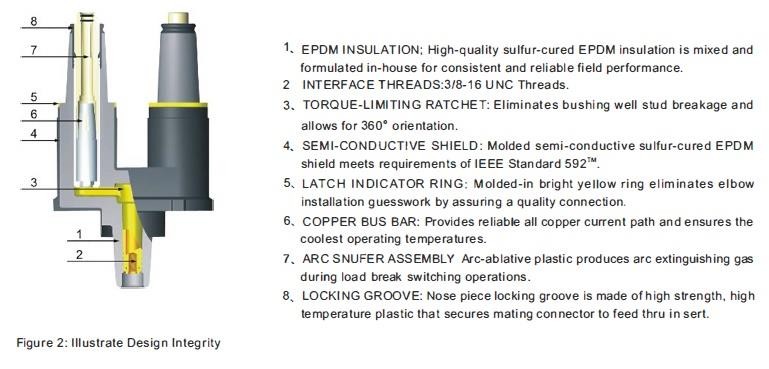

Kjerne tekniske funksjoner

1. Dual-Interface Feedthrough Design

Innsatsen tillater to lastbruddsgrensesnitt fra én gjennomføringsbrønn, noe som gjør det enkelt å konvertere radialmatingstransformatorer til gjennommatingstransformatorer eller legge til serie lynavlederbeskyttelse. Dette forbedrer nettverksfleksibiliteten betraktelig.

2. Patentert dreiemomentbegrensende skrallemekanisme

En innebygd dreiemomentbegrensende skralledesign forhindrer installatører i å overstramme foringsbrønnboltene ved et uhell. Når riktig dreiemoment er nådd, produserer mekanismen et hørbart klikk, noe som sikrer nøyaktig og sikker installasjon samtidig som risikoen for skade på utstyret reduseres.

3. 360° roterbar posisjonering

Etter installasjon kan innsatsen roteres hele 360 ​​grader, slik at ingeniører kan plassere koblinger i henhold til krav til kabelføring. Denne funksjonen forenkler installasjon i trange transformatorrom.

4. Høykvalitets EPDM-isolasjon

Produktet er støpt av svovelherdet EPDM-isolerende og halvledende gummi, som gir utmerket elektrisk isolasjon, stresskontroll og miljøforsegling. Når den brukes med matchende komponenter, danner den et fullstendig skjermet og nedsenkbart tilkoblingssystem.

5. Visuell installasjonsindikator

En gul låseindikatorring plassert rundt bøssingkragen gir tydelig installasjonsbekreftelse. Når ringen er helt dekket av albuekontakten, er forbindelsen sikker. Hvis synlig, er justeringer nødvendig. Dette forbedrer installasjonsnøyaktigheten og sikkerheten.

Installasjon

Ingen spesialverktøy kreves for riktig installasjon av innsatsen. En rengjort og smurt innsats plasseres ganske enkelt i en gjennomføringsbrønn og dreies med klokken. Når den dreiemomentbegrensende skrallen slipper ut, og gir et hørbart klikk, vil innsatsen bli riktig installert og strammet til riktig moment. Fortsatt rotasjon i retning med klokken muliggjør en full 360° posisjonering for å møte kravene til applikasjonen. For å fjerne en spenningsløs innsats, roter du bare mot klokken.

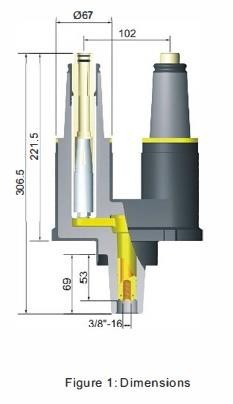

Beskrivelse og dimensjoner

FAQ

 1. Hva brukes en 24KV 200A roterbar gjennomføringsinnsats til?

Den brukes i mellomspenningsdistribusjonssystemer for å lage to 200A lastbruddsgrensesnitt fra én gjennomføringsbrønn, som tillater kabeltilkoblinger, transformatorgjennomføringskonvertering og installasjon av overspenningsavledere.

2. Hvor er dette produktet vanligvis installert?

Det er vanligvis installert i putemonterte transformatorer, underjordiske brytere og strømfordelingsskap i underjordiske kabelnettverk.

3. Hvilke kontakter er kompatible med denne innsatsen?

Innsatsen fungerer med 200A lastbrytende albuekoblinger, albueoverspenningsavledere og utstyrsgjennomføringsbrønner med samme spenningsklasse.

4. Støtter innsatsen underjordisk bruk?

Ja. Med EPDM-isolasjon og en fullstendig skjermet nedsenkbar design, yter den pålitelig i underjordiske eller utendørs miljøer.

5. Hva er fordelen med den roterbare designen?

Den 360° roterbare posisjonen tillater fleksibel kabelføring, noe som gjør installasjonen enklere i begrensede transformator- eller koblingsanlegg.

6. Hva indikerer den gule indikatorringen?

Hvis den gule ringen er helt dekket, er albuekoblingen riktig installert. Hvis den fortsatt er synlig, må forbindelsen justeres.
