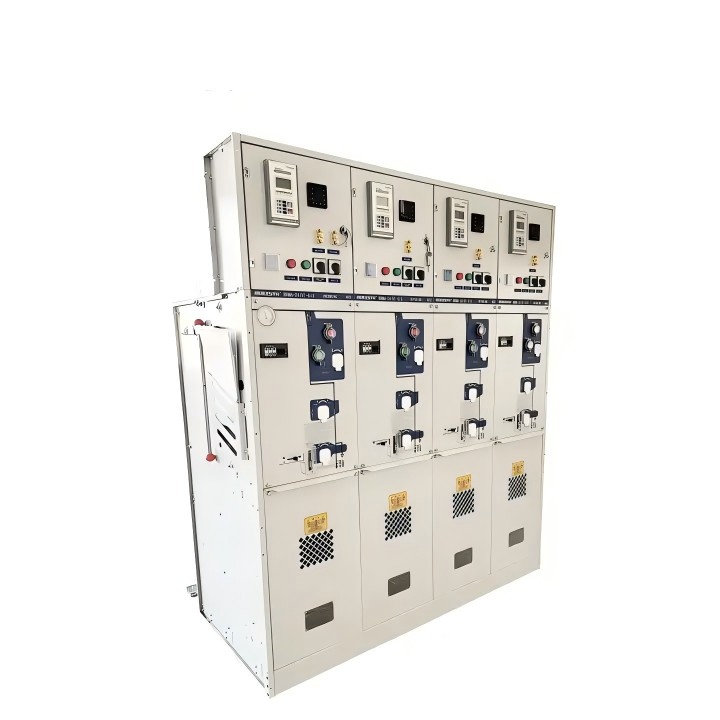

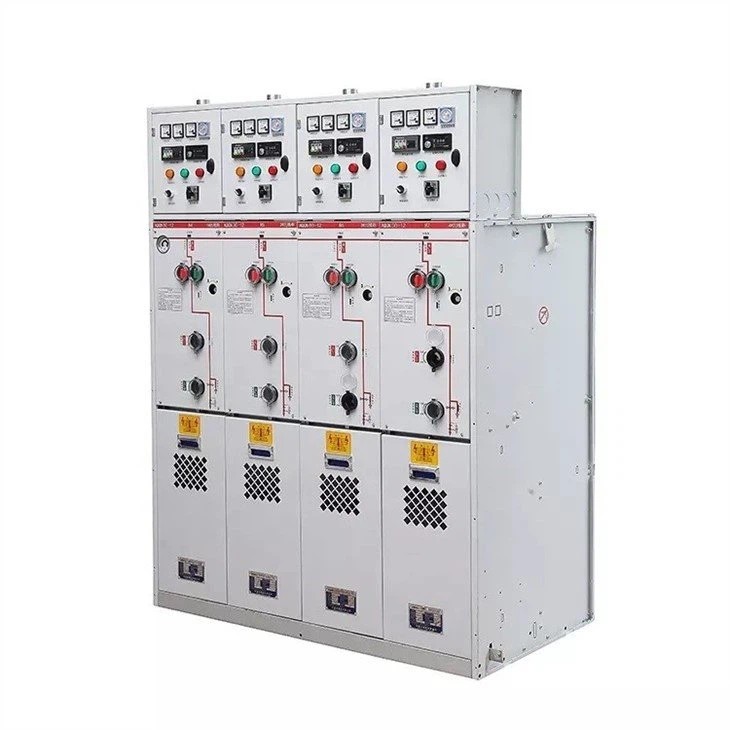

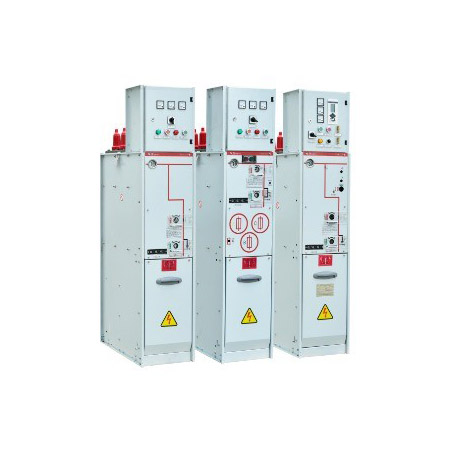

24kV Ring Hovedenhet SF6 gassisolert bryterutstyr

Ser du etter et kvalitets 24kV Ring Hovedenhet SF6 gassisolert bryterutstyr? Comewill-fabrikken tilbyr en allsidig, modulær RMU-løsning. Med en merkespenning på opptil 24kV og lekkasjehastigheter under 0,25‰, integrerer bryteranlegget vårt vakuum/SF6 effektbrytere og 3-stasjons lastbrytere.

Produktfordeler

Robotlasersveiseteknologi: I motsetning til manuell sveising som er utsatt for mikroskopiske sprekker, er våre SF6 "kollisjonsputer" (gasstanker) forseglet ved hjelp av presisjonsrobotikk. Dette sikrer en lekkasjerate på ≤0,25‰ per år, som er betydelig over standardkravene.

Lang elektrisk levetid: Belastningsbrytere: Nå E3-nivå, den høyeste karakteren for hyppige bytteoperasjoner.

Strømbrytere: Nå E2-nivå, og sikre robust kortslutningsbrytende ytelse uten hyppig kontaktutskifting.

Miljømotstandsdyktighet: Med en IP67-klassifisering er de primære høyspentkomponentene fullstendig beskyttet mot støv og midlertidig nedsenking i vann, noe som gjør 24kV ringhovedenhet SF6 gassisolert bryter perfekt for fuktige kystområder eller støvete industrianlegg.

Driftssikkerhet: Gasstrykket er strengt begrenset til 1,4 bar, og 3-stasjons lastbryterdesign sikrer klar "lukket-åpen-jord"-posisjonering, fullt validert av typetestrapporter.

Produktparametere:

*SF6 isolasjonsring hovedenhet
*Innendørs mellomspenningsfordelingskoblingsutstyr
*Nominell spenning: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
* Gulvstående
*Årlig lekkasjerate ≤0,25‰ per år
*SF6 gasstrykk ved 20 ℃ er 0,4 bar (relativt trykk)
*Standard: IEC, ANSI, GB

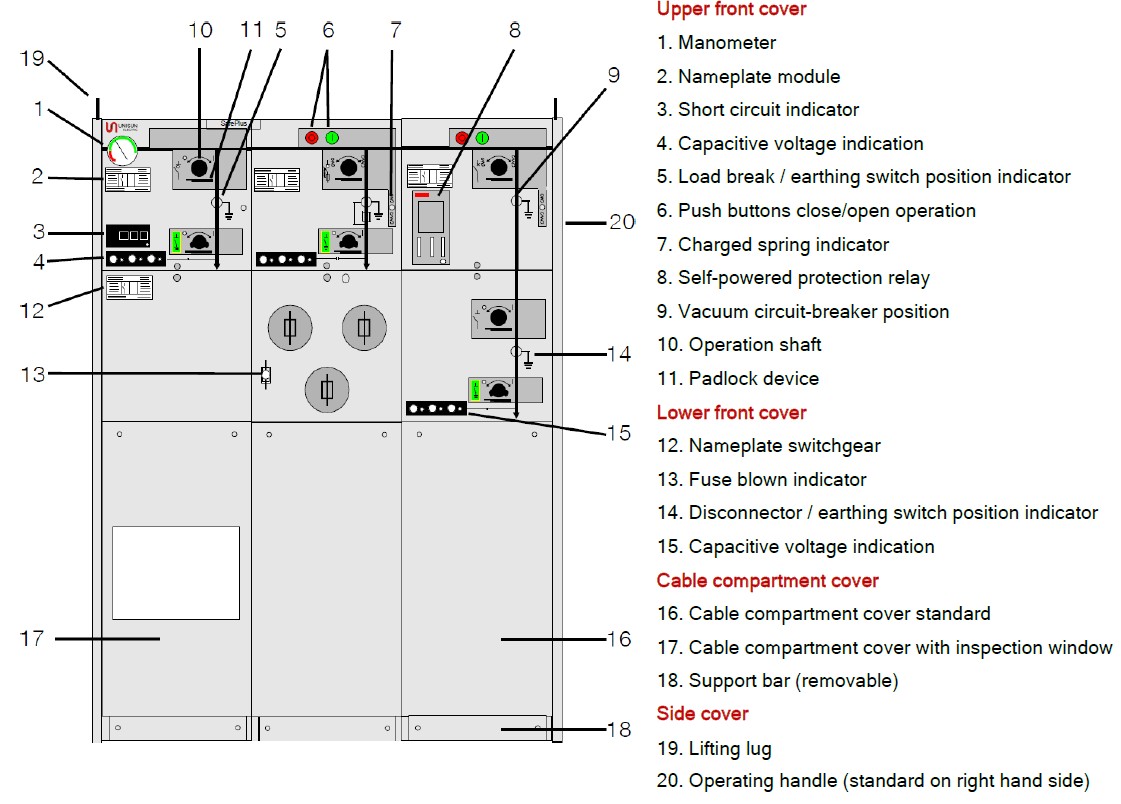

Ytre montering

Teknisk dato for C-skap

Tilgjengelig med 42kV strømfrekvensmotstandsspenning

Teknisk dato for F-skap

1)         Begrenset av høyspenningssikringskoblinger
2)         Tilgjengelig med 42kV strømfrekvensmotstandsspenning

Teknisk dato for V-skap

1)         Tilgjengelig med 42kV strømfrekvensmotstandsspenning
2)         Avhenger av typen brukt bøssing
3)         grensesnitt A – 12,5kA/1s, grensesnitt B – 16kA/1s

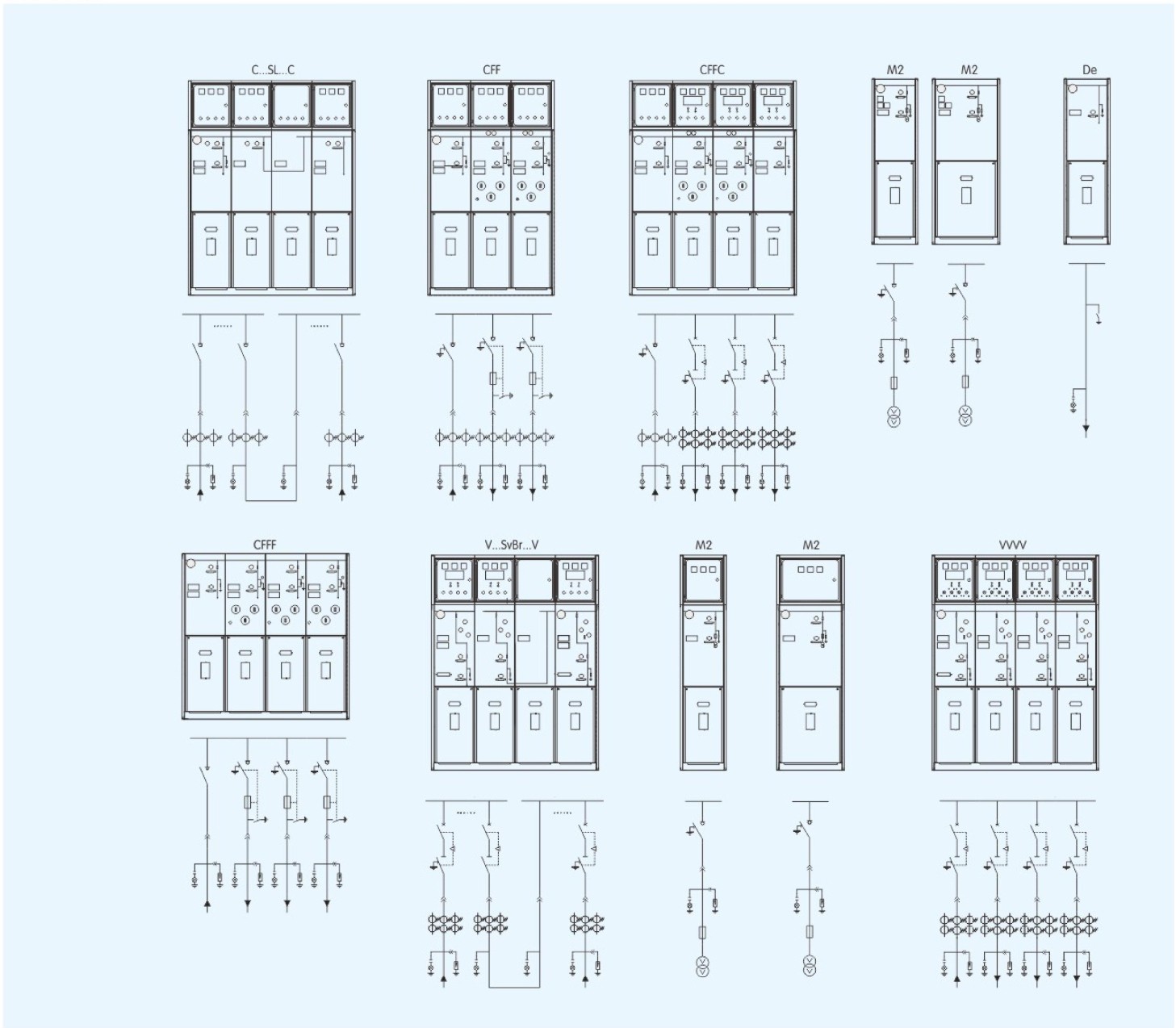

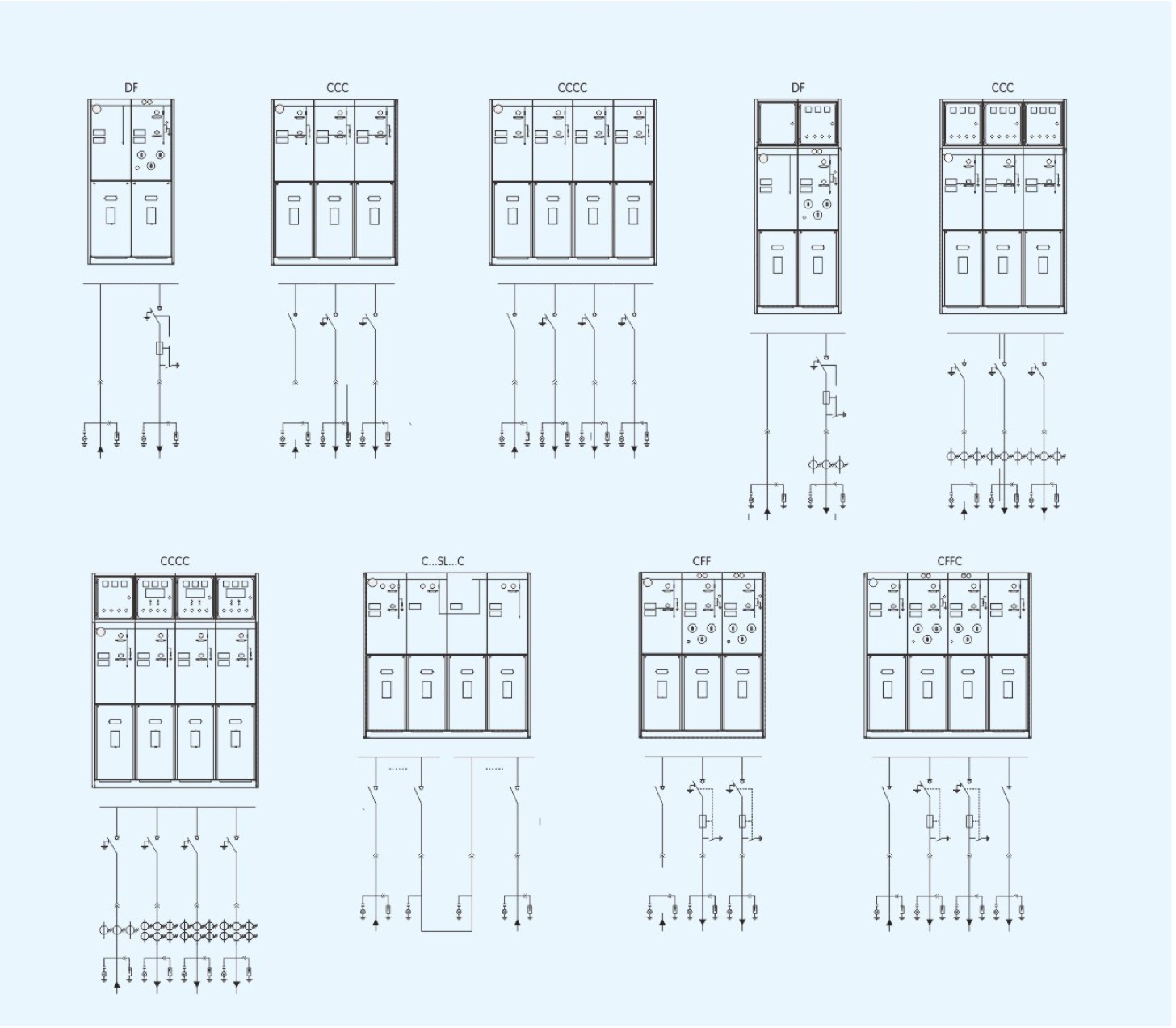

Infrastrukturdiagram

FAQ

Q1: Hva er den maksimale nominelle spenningen for RMU-serien din?

A: Mens flaggskipsmodellen vår er 24kV-enheten, dekker utvalget vårt 3,3kV opp til 40,5kV for å møte ulike internasjonale nettkrav.

Q2: Kan jeg velge mellom Vakuum og SF6 effektbrytere?

A: Ja. I vårt "V"-skap tilbyr vi begge alternativene. Vakuumbrytere foretrekkes ofte på grunn av lavt vedlikehold, mens SF6-brytere er tilgjengelige basert på spesifikk belastning og miljøbehov.

Q3: Hvordan sikrer du at gasstrykket forblir trygt?

A: Vi bruker et relativt trykk på 0,4 bar (ved 20°C) og en maksgrense på 1,4 bar. Hver enhet inkluderer en trykkmåler med hjelpekontakter for fjernovervåking og alarmer.

Q4: Er utstyret egnet for tøffe utendørsmiljøer?

A: Ja. Mens RMU er et innendørsdesign, er SF6-kjernetanken IP67-klassifisert. Når den er plassert i en skikkelig utendørs kiosk (kompakt transformatorstasjon), trives den i områder med høy luftfuktighet eller høy forurensning.
