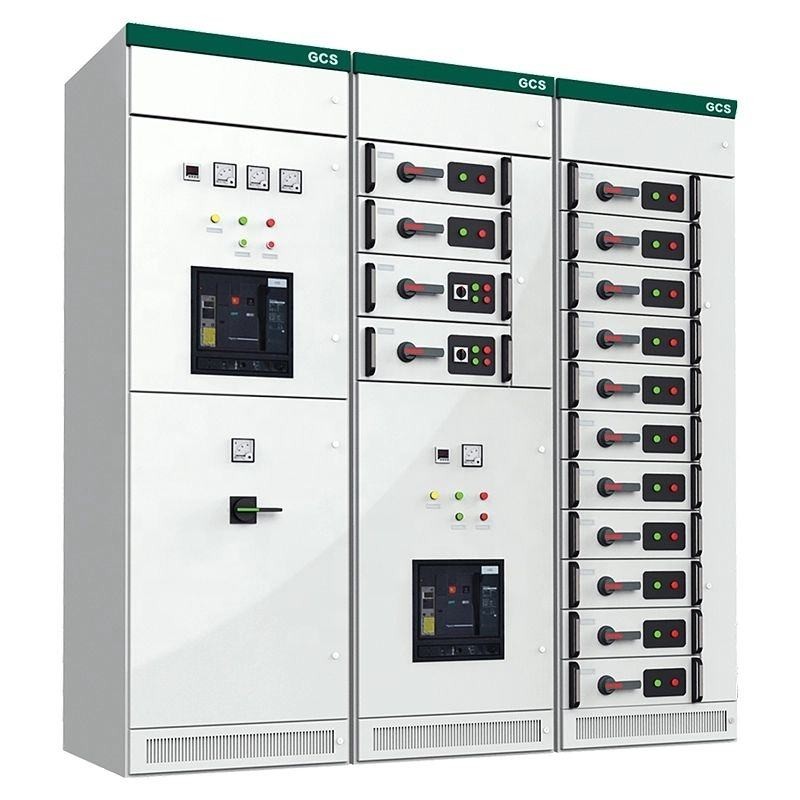

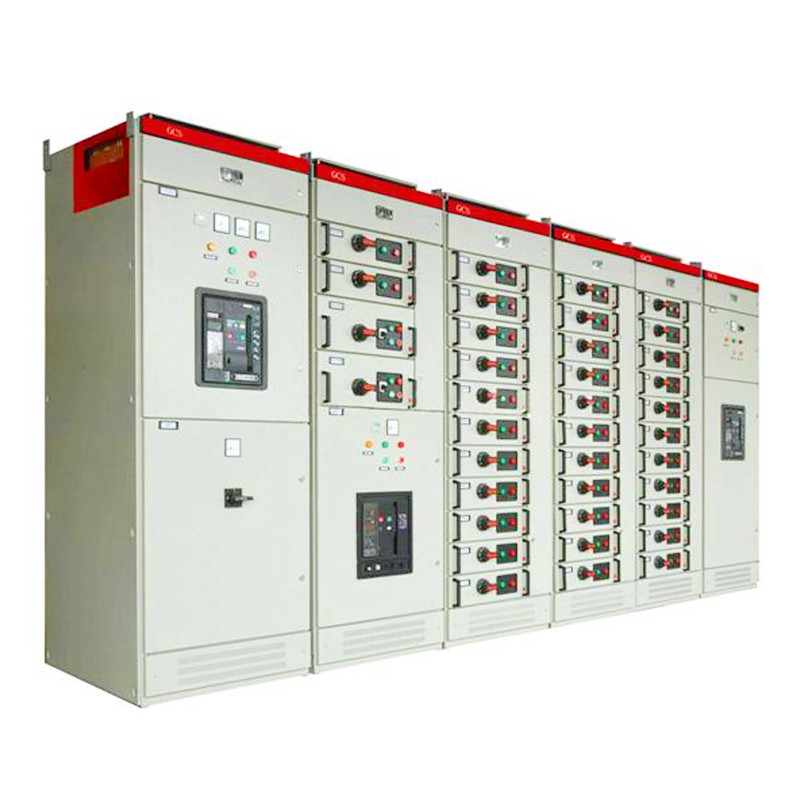

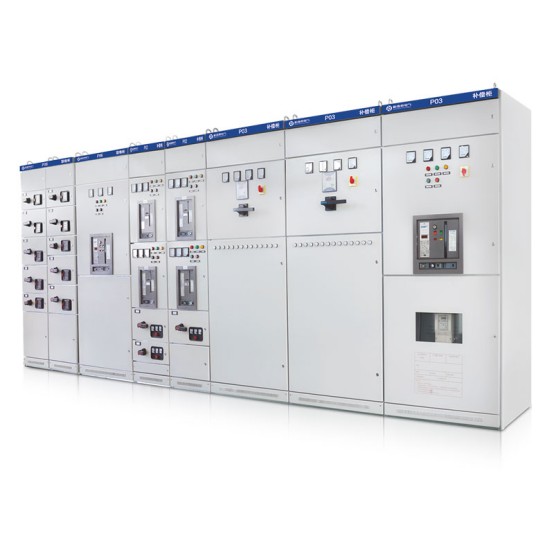

GCS lavspenningsuttrekkbart bryterutstyr

Comewill høykvalitets GCS lavspenningsuttrekkbare brytere har høye produksjons- og bryteevner, god dynamisk og termisk stabilitet, en avansert og rimelig struktur, et fleksibelt elektrisk opplegg, et høyt beskyttelsesnivå, sikkerhet og pålitelighet, enkelt vedlikehold og utmerkede tekniske ytelsesindikatorer.

Trekk

1. Skaprammen til GCS uttrekkbare lavspenningsbrytere bruker dobbelfoldingsteknologi og er laget av aluminiumsinkbelagte stålplater. Designet med modulære 25 mm-hull (K-profil), har rammen en enkel struktur og eksepsjonell holdbarhet. Sammensatt med presise tverrgående og langsgående boltforbindelser, krever hele rammen ikke vedlikehold gjennom hele levetiden.
2. Skapskallet gjennomgår galvanisering og pulverlakkering for økt beskyttelse. Toppdekselet til det horisontale samleskinnerommet er avtakbart, noe som letter montering av samleskinne på stedet og reduserer driftskompleksiteten.
3. Funksjonelle soner i skapet er tydelig oppdelt, hovedsakelig bestående av funksjonelle enhetsrom og kabelrom. Hver enhet fungerer uavhengig med isolerte funksjoner, og sikrer ingen gjensidig interferens mellom ulike komponenter.
4.Den horisontale samleskinnen er montert horisontalt i bunnen av skapet, noe som forbedrer dens evne til å motstå den elektriske belastningen som induseres av kortslutningsstrømmer.
5. Skapet har en skuff-type struktur og kan romme opptil 36 kretser, hver med en merkestrøm på 400A eller lavere. Skuffekretsene støtter konvertering i tre posisjoner uten at det går på bekostning av skapets beskyttelsesgrad.
6. Hver funksjonell enhet kan inneholde maksimalt 11 skuffer i full størrelse eller 22 skuffer i halv størrelse (1/2), og tilbyr fleksible konfigurasjonsalternativer.
7. Skuffer er utstyrt med fem operasjonsposisjoner: Åpen, lukket, test, uttrukket og isolert. Tilsvarende lyd-, visuelle og tekstindikatorer gir klare statussignaler for intuitiv betjening.

Produktoversikt

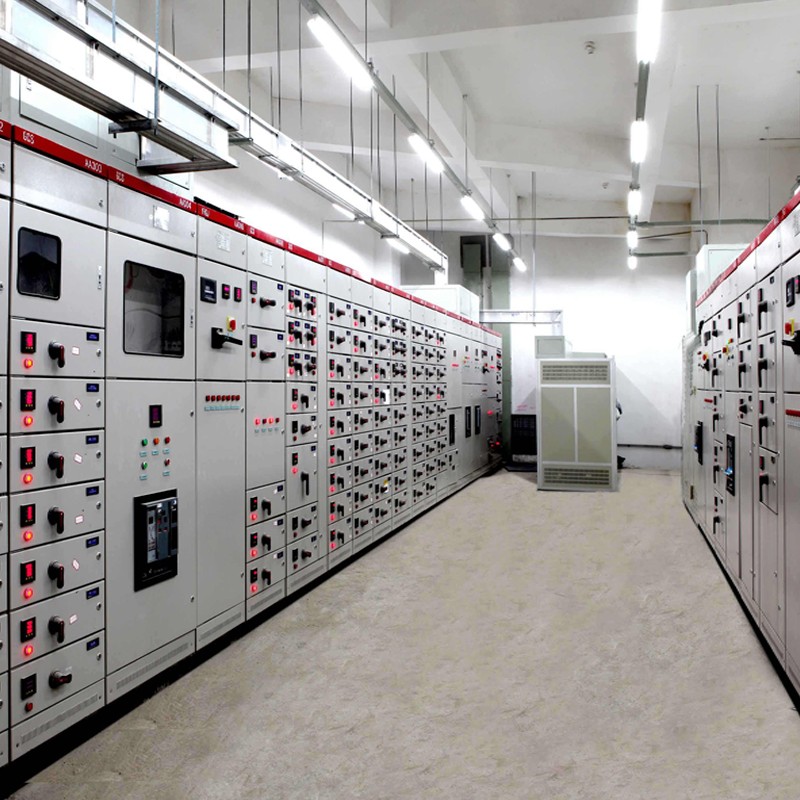

GCS lavspenningsuttrekkbare bryterutstyr, uavhengig utviklet og levert av Welcome (Wenzhou) Electric Co., Ltd., er et førsteklasses komplett sett med utstyr skreddersydd for lavspente kraftdistribusjonssystemer – et ideelt valg for ingeniøranskaffelser, prosjektmatching og anskaffelse av bulkutstyr. Ved å integrere en vitenskapelig modulær struktur med pålitelig elektrisk ytelse, er dette bryterutstyret mye anskaffet og brukt i nøkkelscenarier som kraftverk, industriverksteder, høyhus og storskala kommersielle komplekser, og fungerer som en kjerneenhet for kraftdistribusjonskontroll og presis energiallokering.
Dens kjerneanskaffelsesfordel ligger i den avanserte "uttrekkbare" designen: hver funksjonsenhet (inkludert strømbrytere, kontaktorer, etc.) kan enkelt trekkes ut eller settes inn uten å forstyrre den generelle systemdriften. Dette forenkler vedlikeholds- og reparasjonsprosesser etter anskaffelse betydelig, minimerer nedetid for utstyr og reduserer effektivt de totale drifts- og vedlikeholdskostnadene for innkjøpsparter.
Under produksjonen følger Welcome (Wenzhou) Electric Co., Ltd. strenge kvalitetskontrollstandarder, ved å ta i bruk isolasjonsmaterialer av høy kvalitet og presisjonsfremstillingsteknikker. Koblingsutstyret er utstyrt med flere omfattende sikkerhetsmekanismer (kortslutningsbeskyttelse, overbelastningsbeskyttelse, etc.), som gjør det mulig å stabilt tilpasse seg komplekse strømnettmiljøer og sikre sikker og kontinuerlig drift av distribusjonssystemet – fullt ut oppfyller kravene til høy pålitelighet i anskaffelsesprosjekter. I tillegg støtter dens fleksible modulære design utvidelse på forespørsel, som nøyaktig kan matche de tilpassede anskaffelsesbehovene til forskjellige prosjekter for varierende kapasiteter og kontrollmoduser, noe som forbedrer tilpasningsevnen og kostnadseffektiviteten til anskaffelser. Som et kostnadseffektivt, effektivt og trygt kraftdistribusjonsutstyr for lavspente har det blitt et pålitelig anskaffelsesalternativ i det moderne lavspentkraftdistribusjonsfeltet.
Dette GCS lavspenningsuttrekkbare bryteranlegget oppfyller fullt ut internasjonale og nasjonale relevante standarder som IEC60439-1, GB7251.1 "Low-voltage complete switchgear and control equipment" og GB/T 24274 "Low-voltage uttrekkbart komplett switchgear and control equipment", som sikrer at anskaffelsessamsvarsprosjekter oppfyller standarder og krav til solide anskaffelsesbeslutninger.
‌

Normal bruk Miljøforhold

Omgivelsestemperatur: Den omgivende lufttemperaturen skal ikke overstige +40 ℃ eller være lavere enn -5 ℃, og 24-timers gjennomsnittstemperatur skal ikke overstige +35 ℃. For anskaffelsesprosjekter som involverer bruk utover temperaturområdet ovenfor, må GCS-uttrekkbare lavspenningsbrytere drives med redusert kapasitet for å sikre driftssikkerhet og ytelsesstabilitet.
Relativ fuktighet: Når den maksimale omgivelsestemperaturen når +40 ℃, skal den relative fuktigheten ikke overstige 50 %. Høyere luftfuktighet er tillatt ved lavere temperaturer (f.eks. 90 % relativ fuktighet ved +20 ℃). Ved anskaffelse og påfølgende installasjon skal det tas tilstrekkelig hensyn til potensiell kondensrisiko forårsaket av plutselige temperaturendringer for å unngå utstyrssvikt.
Høyde: Standard høyde på installasjonsstedet skal ikke overstige 2000m over havet. For anskaffelsesprosjekter i områder over 2000m skal utstyret være tilsvarende redusert for bruk, og relevante krav skal være tydelig spesifisert i anskaffelseskontrakten.
Installasjonsstedsforhold: Koblingsutstyret skal installeres på steder fri for brannfare, eksplosjonsfare, tungt støv, kjemisk korrosjon og alvorlige vibrasjoner eller støt. Anskaffelsesparter skal bekrefte at miljøet på stedet oppfyller ovennevnte krav før levering for å sikre utstyrets levetid og pålitelighet.
Spesielle miljøforhandling: Hvis det faktiske bruksmiljøet for anskaffelsesprosjektet ikke oppfyller de ovennevnte kravene, skal innkjøpsparten umiddelbart kommunisere og forhandle med Welcome (Wenzhou) Electric Co., Ltd. for å formulere skreddersydde løsninger (som spesielle materialoppgraderinger eller strukturelle forbedringer) for å sikre samsvar med prosjektdriftsbehov.

Hoved tekniske parametere

Merk: For den bakre ledningsløsningen anbefales en kabinettdybde på 1000 mm.

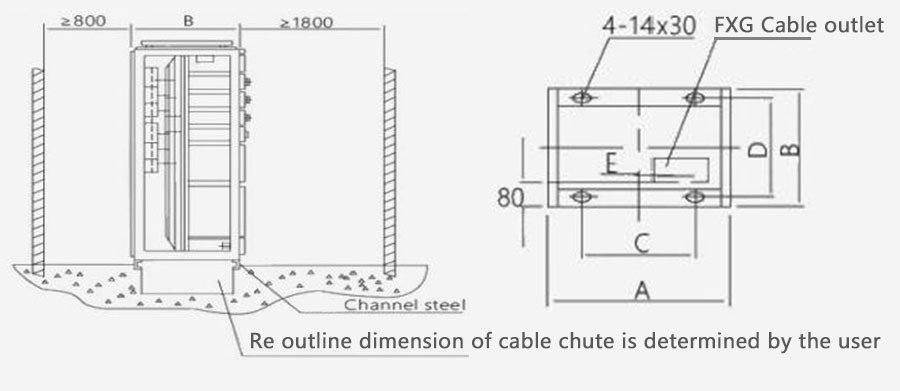

Installasjonsdiagram

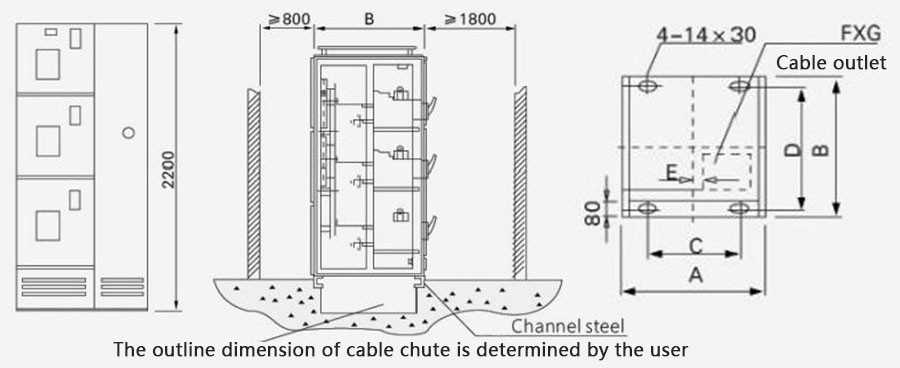

FIG 2 Installasjonsskjema for PC-skap

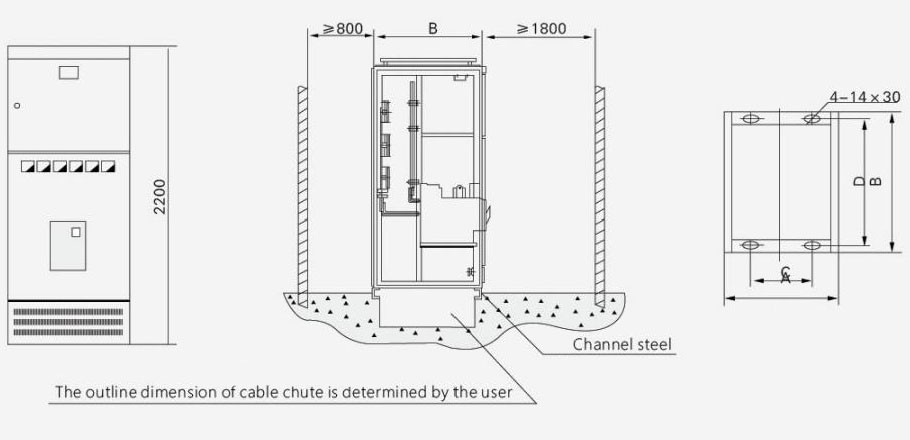

3 MCC skap installasjonsskjema
