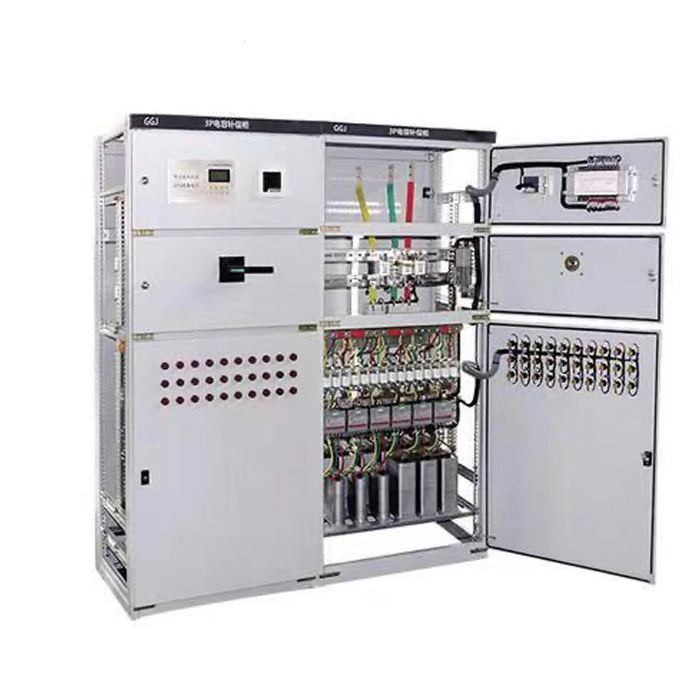

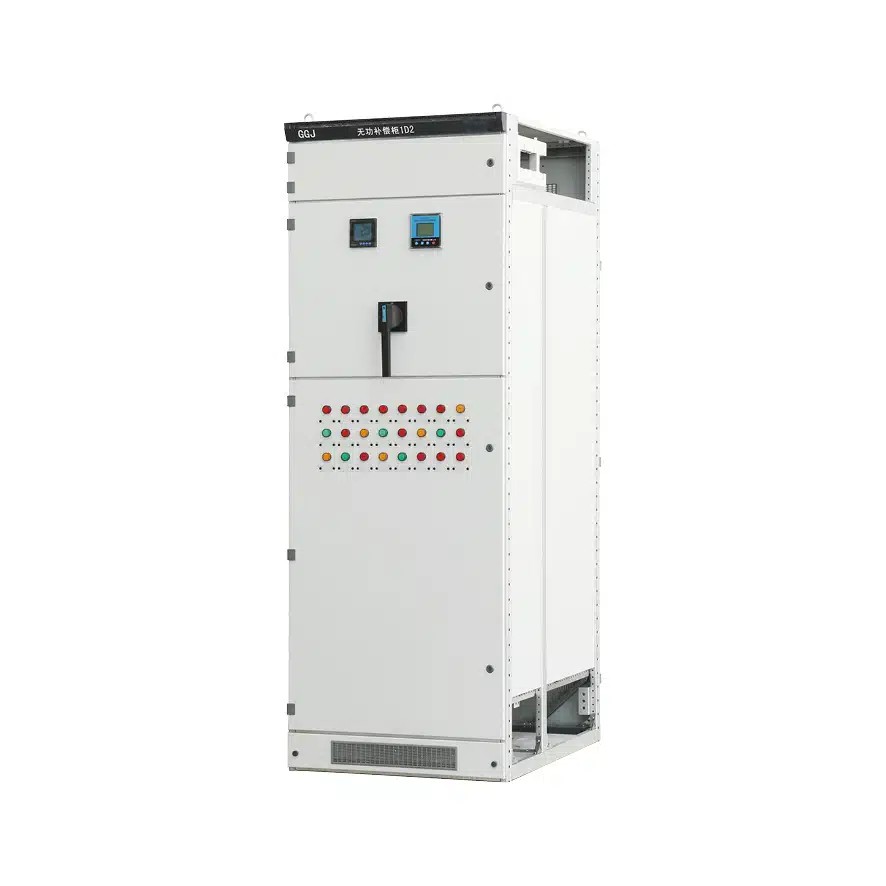

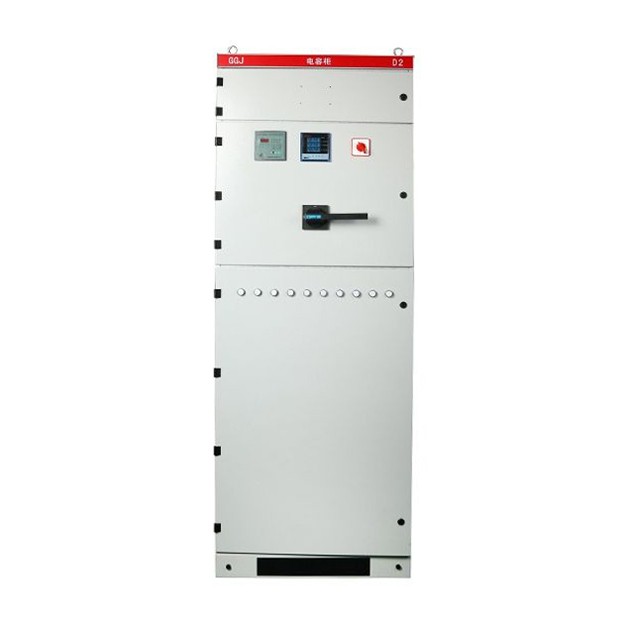

GJ Lavspenningskombinasjonskoblingsutstyr

Som en profesjonell produsent i Kina ønsker Comewill-fabrikken å gi deg GJ lavspenningskombinasjonsbryter av høy kvalitet, som effektivt øker effektfaktoren, reduserer reaktivt effekttap og forbedrer strømforsyningskvaliteten. Kontrollert av en intelligent kontroller, tilbyr den full funksjonalitet og pålitelig ytelse med automatisk kompensasjon, i stand til å heve effektfaktoren til over 0,9.

GGJ lavspenningskombinasjonsbryter gir sanntidsvisning av netteffektfaktor, og dekker både etterslepende (0,00-0,99) og ledende (0,00-0,99) områder. Den er utstyrt med omfattende beskyttelsesfunksjoner mot overspenning, overtoner, overkompensering, systemfeil, fasetap, overbelastning og mer. Den beholder innstilte parametere selv under strømbrudd, og gjenopptar automatisk driften når nettet stabiliserer seg – ingen personell på stedet kreves.

Basert på nettlastbalanse, støtter GGJ lavspenningskombinasjonsbryter fase-for-fase-kompensasjon eller blandede kompensasjonsmoduser. Med sterk anti-interferens evne, tåler den 2000V amplitude interferenspulser direkte fra nettet, og overgår nasjonale industristandarder. Hver time måler og registrerer enheten trefasespenning, strøm, frekvens, aktiv effekt, reaktiv effekt, effektfaktor, aktiv energi, reaktiv energi på transformatorens lavspenningsside, samt totale spennings-/strømforvrengningshastigheter og 2. til 25. harmonisk innhold. Utstyrt med RS-232- og RS-485-grensesnitt, muliggjør datatranskripsjon via håndholdte datamaskiner.

Gjennom ekstern kommunikasjon oppnår den trådløs måleravlesning, enhetstesting, parameterkonfigurasjon og tilgang til sanntidsdata og registrerte data. Den innebygde dataanalysefunksjonen støtter behandling, statistikk og spørring av driftsbelastningsdata. Den evaluerer omfattende strømforsyningskvaliteten ved å beregne spenningskvalifiseringsgrad, belastningshastighet, pålitelighetsgrad og maksimal belastningshastighet. Brukere kan sjekke effektfaktor, aktiv effekt og reaktiv effekt for ulike tidsperioder, generere kurver for fasespenning, strøm, effektfaktor osv., og skrive ut omfattende analyser og statistiske rapporter.

Håndheve standarder

IEC439:《Lavspenningskoblingsutstyr og kontrollutstyr》
GB7251:《Lavspenningsbryter》

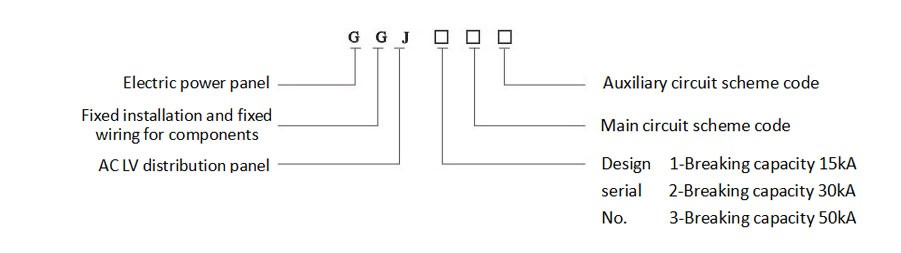

Type beskrivelse

Normal servicetilstand

1. Den omgivende lufttemperaturen bør ikke gå over +40 ℃ eller under -5 ℃, og 24-timers gjennomsnittstemperatur kan ikke overstige +35 ℃. Hvis disse temperaturgrensene krysses, må du redusere enhetens driftskapasitet basert på faktiske forhold.
2. Dette GGJ lavspenningskombinasjonsbryterutstyret er kun designet for innendørs bruk, og installasjonsstedets høyde må ikke overstige 2000 meter.
3. Når maksimumstemperaturen når +40 ℃, bør luftens relative fuktighet holde seg under 50 %. Ved lavere temperaturer er høyere luftfuktighet akseptabelt – for eksempel 90 % ved +20 ℃. Du bør også ta hensyn til sporadisk kondens som kan dannes på grunn av temperatursvingninger.
4. Under installasjonen kan enhetens tilt fra vertikalplanet ikke være mer enn 5°, og hele skaprekken skal være relativt jevn. Det er viktig å installere enheten på et sted uten alvorlige vibrasjoner og støt, der elektriske komponenter ikke vil bli utsatt for overdreven korrosjon.

Styrke

1.For anskaffelseshensyn: GGJ lavspenningskombinasjonsbryter fra Welcome (Wenzhou) Electric Co., Ltd. kommer med flere ventilasjonsåpninger både på toppen og bunnen av skapet. Denne utformingen skaper en naturlig bunn-til-topp luftstrøm inne i det forseglede kabinettet, og løser effektivt varmespredningsutfordringer for pålitelig drift.
2. Instrumentdøren til koblingsutstyret – utstyrt med elektriske komponenter – og innvendige monteringsdeler danner en komplett jordingsbeskyttelseskrets, som sikrer konsistent jordingskontinuitet til enhver tid.
3. Vi plasserer hovedskinnene på den øvre baksiden av skapet, sammen med AMJ-type samleskinneklemmer laget av høyfast umettet polyester DMC/SMC-materialer. Disse klemmene gir eksepsjonell mekanisk styrke og isolasjonsytelse, mens det avtakbare toppdekselet forenkler montering og justering av hovedskinnene på stedet.
4. Skapet har elektrostatisk pulverlakk for sterk vedheft, og alle interne komponenter gjennomgår galvaniserings- og passiveringsbehandlinger. Dette forbedrer bryterutstyrets "tre-sikre" egenskaper: fuktmotstand, støvbestandighet og korrosjonsbestandighet, og forlenger levetiden i forskjellige miljøer.
5.For å passe ulike prosjektbehov, støtter GGJ lavspenningskombinasjonsbryter flere kabelinnføringsalternativer – toppinngang, bunninngang og bakinngang – og tilbyr fleksibel installasjon for anskaffelsesprosjekter.

Bestillingsinstruksjoner

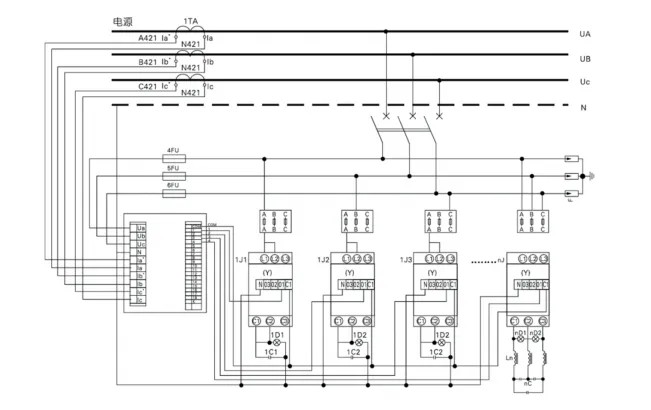

◇ Hovedkretsskjema;
◇ Kompensasjonskapasitet og kompensasjonsmetode;
◇ Hvis det ikke samsvarer med produktets normale driftsforhold, må det spesifiseres på forhånd.
