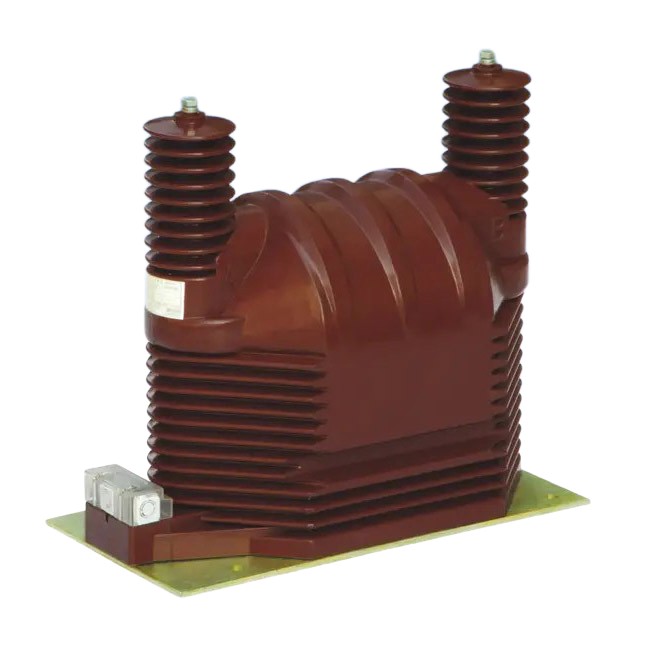

JDZ9-35Q spenningstransformator

JDZ9-35Q spenningstransformatorer: Kjerne 35kV systemkomponenter

Bygget med isolasjonsmaterialer fra øverste hylle, har høykvalitets JDZ9-35Q spenningstransformatorer laget av Comewill, en profesjonell produsent i Kina, en kompakt, men tøff design. Det betyr at de holder seg godt mekanisk og tilbyr solid elektrisk isolasjon – uten å spare på holdbarheten. Hver modell har også sin egen spesialitet: JDZ9-35Q håndterer fuktighet som en proff, så den er perfekt for fuktige eller våte steder. JDZ9-35G, på den annen side, kommer med sterk overspenningsbeskyttelse - holder det elektriske systemet ditt trygt mot plutselige spenningstopper.

Enten du bruker JDZ9-35Q spenningstransformatorer i transformatorstasjoner, industrianlegg eller kraftdistribusjonsnettverk, leverer begge modellene konsistente, nøyaktige spenningsmålinger over lang tid. De får ikke bare jobben gjort – de gjør det elektriske systemet ditt tryggere og mer effektivt å kjøre.

Grunnleggende parametere

Nominell spenning: 35kV (primærside)
Nominell transformasjonsforhold: 35000/100 V (noen modeller støtter flerviklingskonfigurasjon)
Nøyaktighetsnivå: 0,2, 0,5, 1,0, 3,0, 6P (noen modeller støtter kombinasjonsnivå, for eksempel 0,2/0,5/6P)
Nominell isolasjonsnivå: 40,5/95/200 kV (noen modeller er 42/95/185 kV)
Maksimal effekt: 1000 VA (noen modeller kan nå opp til 2000 VA)

Strukturelle egenskaper

Helt lukket epoksyharpiksstøping, motstandsdyktig mot forurensning og fuktighet, egnet for tropiske områder.
Bunnplateinstallasjon, kompakt størrelse, støtter installasjon i alle retninger.
Den sekundære utgangsterminalboksen kan føre ledninger i flere retninger og har en anti-tyveridesign.

Applikasjonsscenarier

Energimåling, spenningsovervåking og relébeskyttelse i kraftsystemet.
JDZ9-35Q spenningstransformator kan også installeres i KYN-35 type og annet høyspent bryterutstyr.

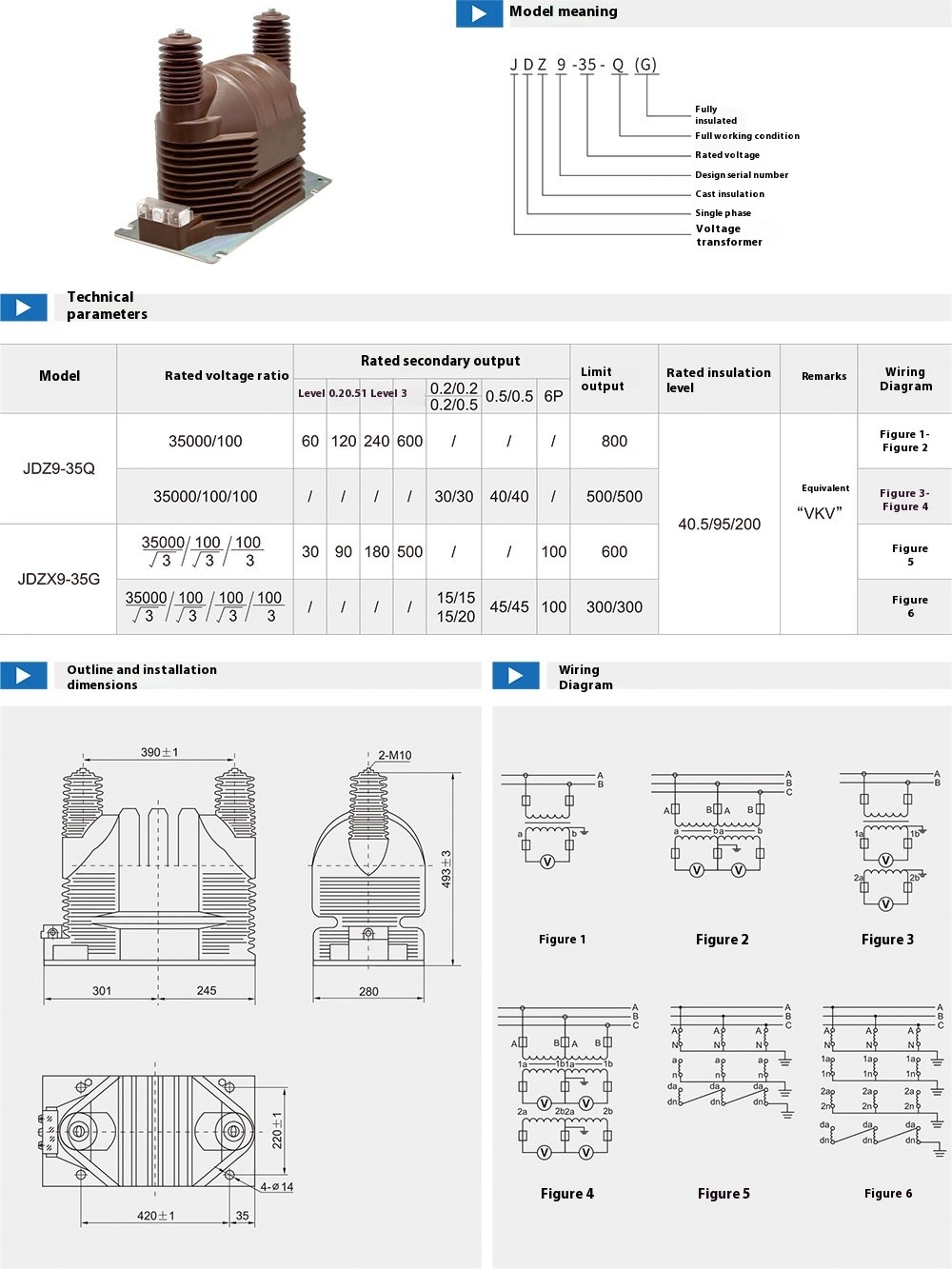

Tekniske data
