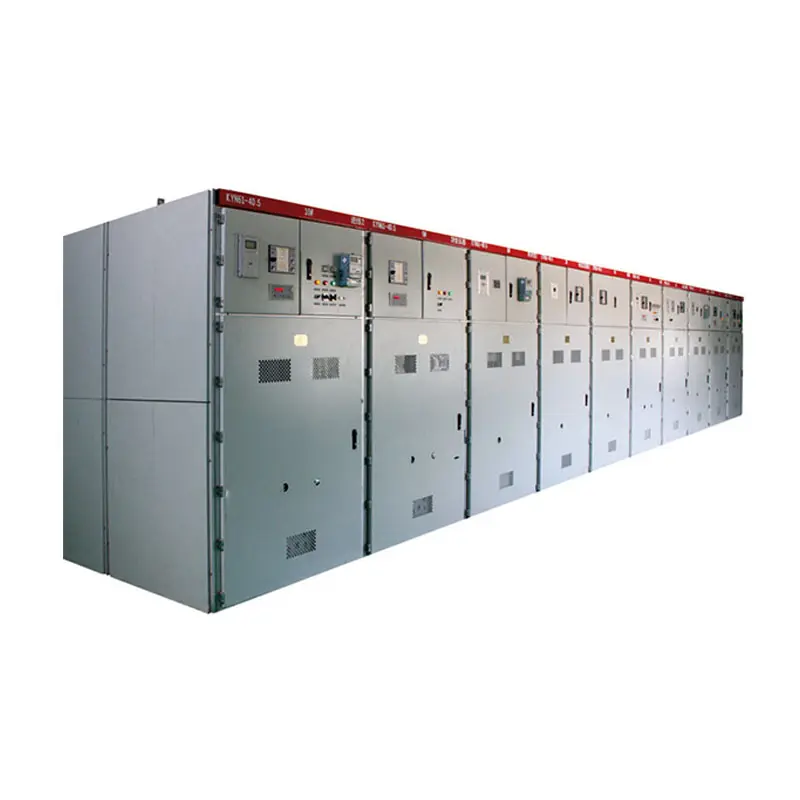

KYN61-40,5KV bryterutstyr

Som en pålitelig produsent og leverandør i Kina, leverer Comewill kvalitets KYN61-40.5KV koblingsutstyr for transformatorstasjoner, kraftverk og industrianlegg som krever sikker, effektiv og kontinuerlig kraftdistribusjon. Den tøffe metallkledde konstruksjonen skiller seg ut for høyspenningsoppsett: den låser driftssikkerhet og systemstabilitet, selv i krevende innendørsmiljøer. I tillegg treffer den alle samsvarsmerkene – oppfyller GB/T11022, GB3906 og DL404 nasjonale standarder og industristandarder – så du kjøper utstyr som er bevist på ytelse, pålitelighet og sikkerhet for innendørs mellomspenningsapplikasjoner.



Enten du skal bygge en ny transformatorstasjon, oppgradere et kraftverks distribusjonssystem eller anskaffe et industriområde, er Welcome (Wenzhou) Electric Co., Ltds KYN61-40.5(Z) koblingsutstyr klar for bulkinnkjøp. Vi kan også finjustere konfigurasjoner for å samsvare med dine eksakte driftsbehov, ingen kompromisser som passer alle.





Modellbetydning

Betingelser for bruk



La oss komme i gang med hva dette KYN61-40.5KV-bryterutstyret kan håndtere – ingen sjargong, bare klare spesifikasjoner for anskaffelsessjekkene dine:



Driftsmiljøforhold

Omgivelsestemperatur: Topper ved +40°C, faller så lavt som -15°C—fungerer i de fleste inneklima.

Fuktighetsregler: Daglig gjennomsnitt ≤95 %, månedlig gjennomsnitt ≤90 %; vanndamptrykket maksimalt er 2,2 kPa daglig, 1,8 kPa månedlig – holder seg selv på fuktige steder.

Høyde: Maks 1000 meter over havet (noen som helst høyere, la oss chatte).

Skjelvmotstand: Tar ≤8-graders skjelv på Richterskalaen – stabilt der det teller.

Luftkvalitet: Trenger luft fri for etsende/brennbare gasser, overflødig støv, vanndamp eller tunge forurensninger – hindrer at interne deler slites raskt ut.

Vibrasjon: Installasjonsstedet kan ikke ha alvorlige risting – beskytter ømfintlige komponenter.



Hvis forholdene på nettstedet ditt går utover det GB3906 skisserer (som høyere høyde eller tøffere luft), er det bare å ta kontakt med Welcome (Wenzhou) Electric Co., Ltd. Vi vil samarbeide med deg for å finne spesialordninger som passer ditt prosjekt.



Enten du anskaffer til en transformatorstasjon, et kraftverk eller et industriområde, hjelper det å kjenne bruksforholdene til KYN61-40.5KV-bryterutstyret deg velge utstyr som varer – og vi er her for å sørge for at det passer perfekt.



KYN61-40.5 parametere

Parametre for bryterpanel
Punkt		Enhet	Data
Nominell spenning		kV	40.5
Merkestrøm	Merkestrøm for hovedsamleskinne	A	1250.1600.2000.(2500)
	Nominell strøm av matchet VCB	A	1250.1600,2000.(2500)
	1 min strømfrekvens tåler spenning	KV	95
	Lyn tåler spenning	kV	185
	Strømfrekvensen tåler spenningen til hjelpekretsen og kontrollkretsen	V/1 min	2000
Nominell frekvens		Hz	50
Nominell kortslutningsbrytestrøm		kA	20 25 31,5
Nominell korttidsmotstå strøm/ Nominell kortslutnings cordinuous time		kAMs	20 25 31,5
Vurdert tåler strøm (topp)		kA	50 63 80*
Vurdert kortslutning gjør currem		kA	50 63 80*
Nominell spenning for kontrollkretsen		V	DC： 110 220
			AC: 110 220
Produksjonsnivå	Koblingsskall		IP3X
	Rom (dør åpnet)		IP2X

VCB-parameter
Punkt		Enhet	Data
Nominell spenning		kV	40.5
Merkestrøm		A	1250,1600,2000,(2500)
Nominell frekvens		Hz	50
Nominell korttidsbrytestrøm		kA	20 25 31,5
Vurdert kortslutningsdannelse		kA	50 63 80
Vurdert topp tåle strøm		kA	50 63 80
Nominell kort-tid qithstand-strøm/Nominell kortslutning kontinuerlig tid		kA/4s	20 25 31,5
Nominell isolasjonsnivå	1 min strømfrekvens tåler spenning (rms)	kV	95
	Thundering tåler spenning (rms)	kV	185
	Strømfrekvensen tåler spenningen til hjelpekretsen og kontrollkretsen	V/1 min	2000
Mekanisk liv		Tider	10000
Å få tid	Elektromagnetisk mekanisme	s	≤0,2
	Fjærmekanisme	s	≤0,15
Brytetid		s	≤0,07
Vurdert operasjonssekvens			åpne-0.3s-lukke åpen-180s-lukke

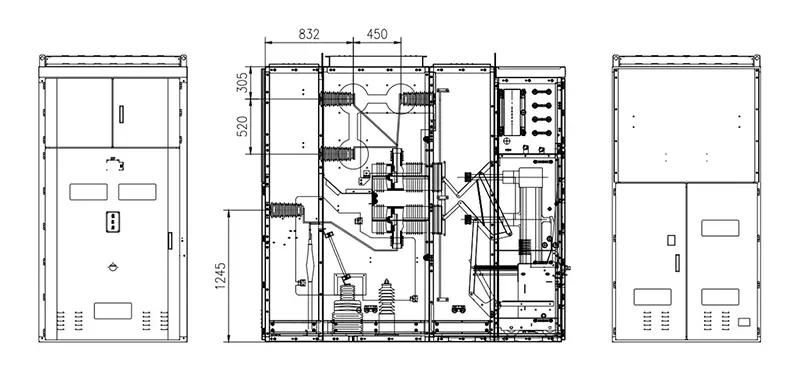

OVERSIKT OG INSTALLASJONSDIMENSJON

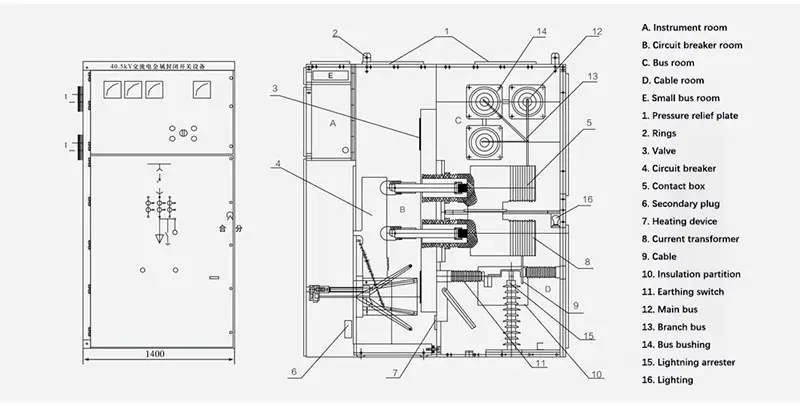

Utstyrsstrukturdiagram



Hovedegenskaper



1. Smart skap- og bryterdesign

KYN61-40.5KV Switchgear er bygget med en monteringsstruktur – lett å sette sammen og finjustere om nødvendig. Strømbryteren bruker et håndkjerreoppsett av gulvtype, så den er stabil, men likevel fleksibel for vedlikehold.

2. Top-Notch VCB-isolasjon

Vi har montert en splitter ny komposittisolasjonsvakuumbryter her. Det er ikke bare pålitelig – bytt det enkelt ut hvis du trenger det, og det spiller bra med andre komponenter (ingen kompatibilitetshodepine for anskaffelsesteamet ditt).

3. Glatt håndkjerredrift

Håndvognrammen har en skru-mutter-fremdriftsmekanisme – beveger seg superlett, ingen tunge løft. Og det stopper feilbetjening fra å rote til skyvestrukturen, slik at du ikke håndterer kostbare skader langs linjen.

4. Dørlukket drift

Alle kontroller fungerer selv når skapdøren er lukket – du trenger ikke å åpne den for å justere innstillingene. Mye tryggere for teamet ditt og mye mer praktisk fra dag til dag.

5. "Fem beskyttelse" mekanisk lås

Obligatoriske mekaniske låser kobler sammen hovedbryteren, vognen og skapdøren – treffer den kritiske "fem beskyttelses" sikkerhetsfunksjonen. Ingen tilfeldige vekslinger eller usikker tilgang, punktum.

6. Romslig kabelrom

Kabelrommet er romslig nok til å koble til flere kabler – ingen klemme, ingen rotete ledninger. Perfekt for nettsteder som trenger å utvide eller har komplekse kabeloppsett.

7. Rask jordbryter

Leveres med en rask jordingsbryter for jording og kortslutningsscenarier – svarer på et blunk når du trenger det, og legger til et ekstra lag med sikkerhet.

8. Solid beskyttelsesvurderinger

Skallbeskyttelsen treffer IP3X (holder støv og små gjenstander ute), og når vognrommets dør er åpen, holder den seg på IP2X – tøff mot alle innendørsmiljøer som kaster på den.

9. Full overholdelse

Oppfyller alle nøkkelstandardene: IEC62271-200, GB 3906-2006, DL/T 404-2007, pluss referanser internasjonal IEC 298. Så du kjøper utstyr som er sertifisert, pålitelig og opp til globale standarder.



Hos Welcome (Wenzhou) Electric Co., Ltd er disse egenskapene ikke bare spesifikasjoner – de er laget for å gjøre innkjøp og drift enklere. Enten du kjøper i bulk for en transformatorstasjon eller tilpasser for et industriområde, leverer dette bryterutstyret sikkerhet, fleksibilitet og holdbarhet.



Innendørs koblingsutstyr: Driftsforhold

La oss komme i mål – her er hva vårt innendørs KYN61-40.5KV-bryterutstyr håndterer, helt i tråd med IEC-standarder, for dine anskaffelsesbehov:



Omgivelsestemp

Topper ved 40 ℃, 24-timers gjennomsnittlig opphold under 35 ℃

Faller så lavt som -5 ℃ (vil du ha -25 ℃? Bare spør – vi kan gjøre det)

Høyde

Maks 1000 meter over havet

Hvis nettstedet ditt er høyere enn det, bruker vi en reduksjonskoeffisient – ​​bare ta kontakt for å sortere detaljene

Atmosfære og skjelvmotstand

Trenger ren luft: ingen støv, røyk, etsende/brennbare gasser/damper eller salt (forhindrer at interne deler brytes ned raskt)

Tar opp til jordskjelv med styrke 8 – holder seg stødig der det teller

Fuktighet

24-timers gjennomsnittlig luftfuktighet ≤95 %

Månedlig gjennomsnittlig luftfuktighet ≤90 %

24-timers gjennomsnittlig damptrykk ≤2,2 kPa

Månedlig gjennomsnittlig damptrykk ≤1,8 kPa



Enten du kjøper til en transformatorstasjon, fabrikk eller kommersiell plass, sørger disse forholdene for at utstyret holder stand. Velkommen (Wenzhou) Electric Co., Ltds bryterutstyr holder seg til disse spesifikasjonene – og hvis nettstedet ditt trenger justeringer, er vi her for å samarbeide med deg.
