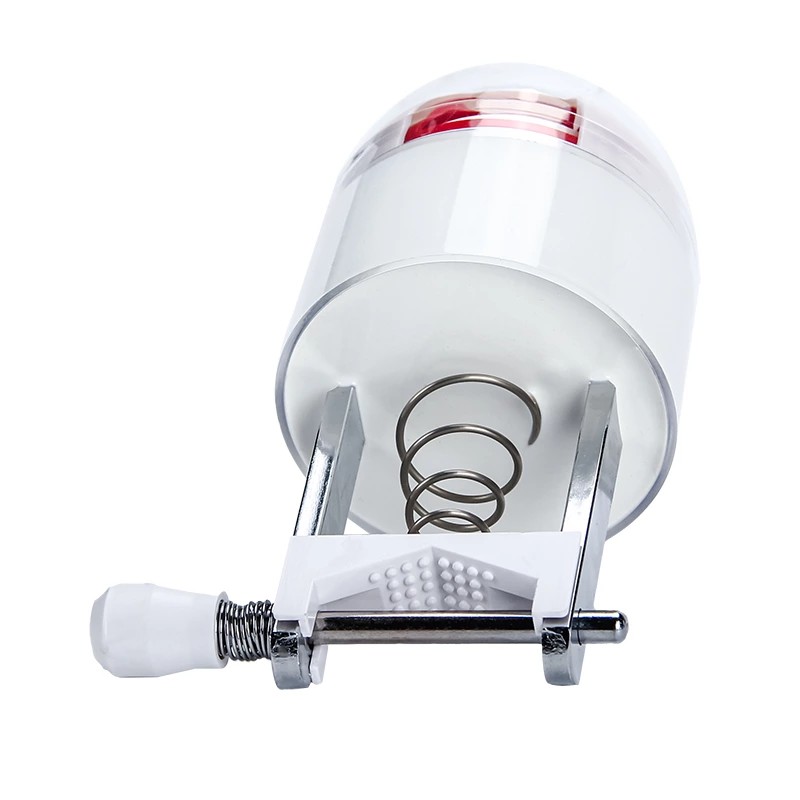

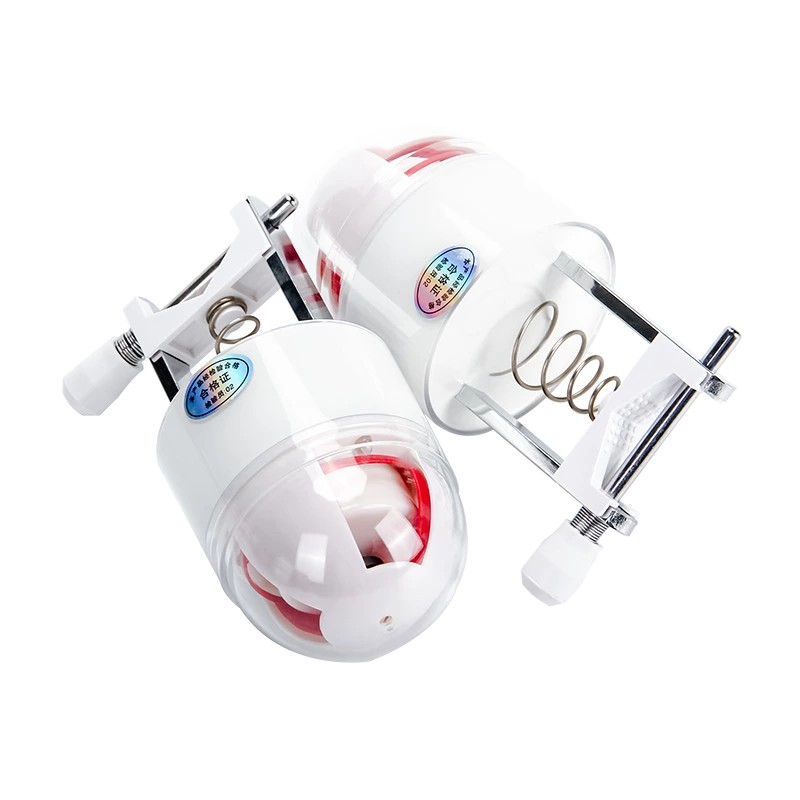

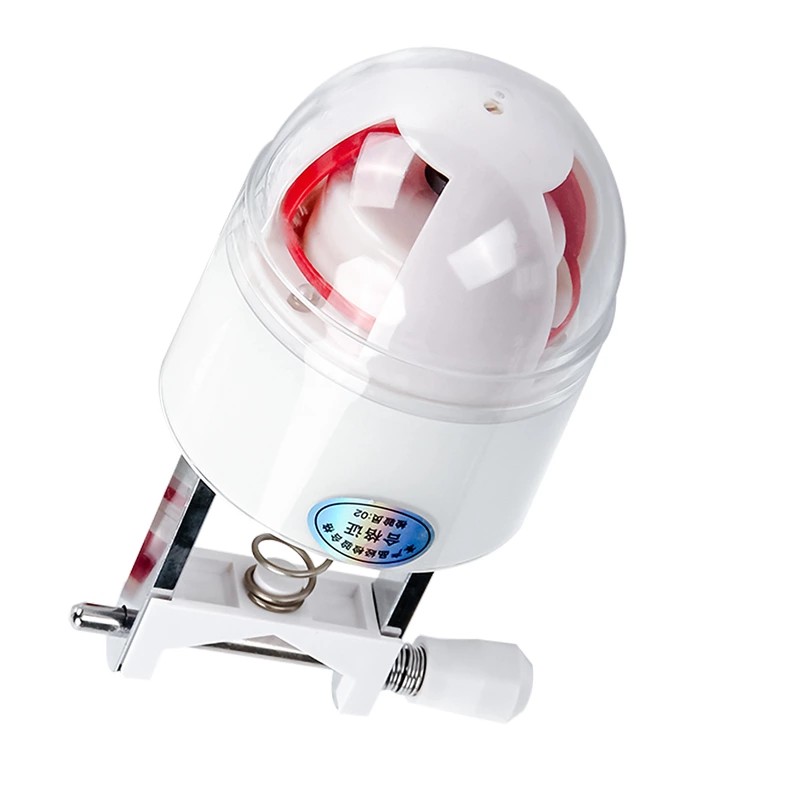

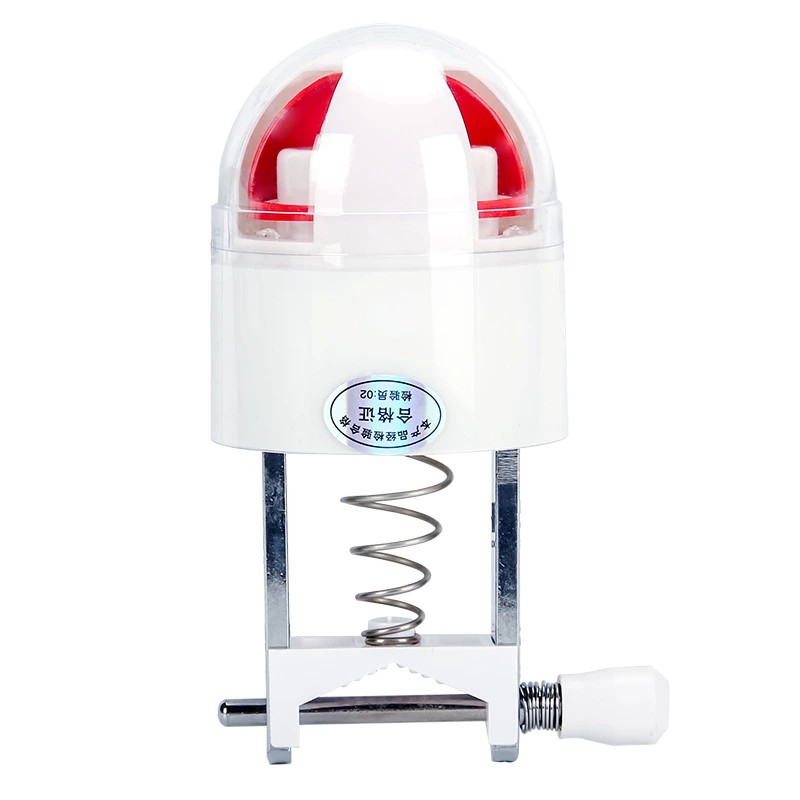

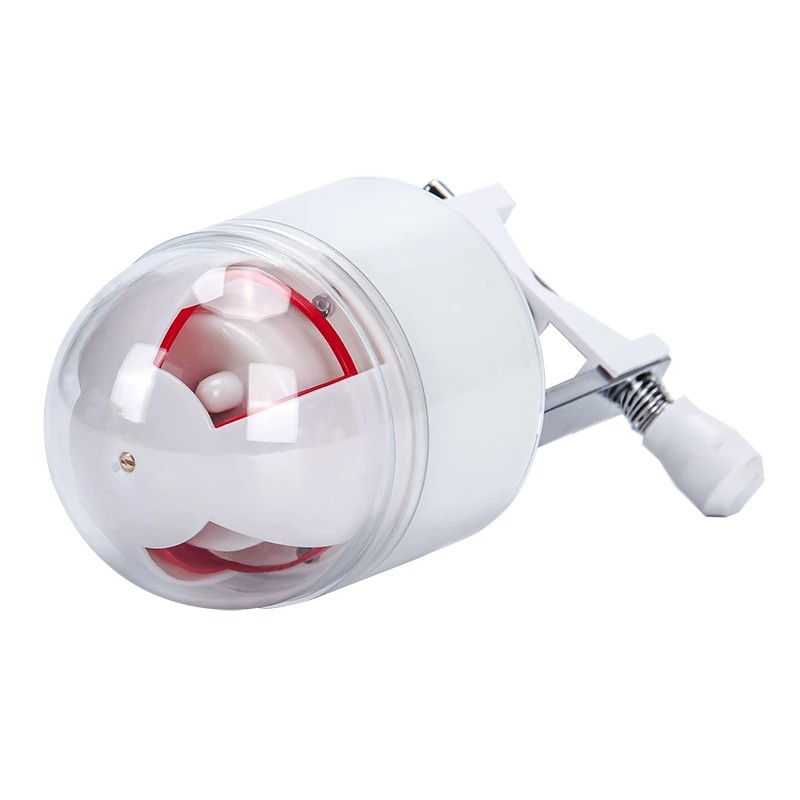

Uttrekkbar overliggende feilindikator JDX jordingslokalisator

Som en profesjonell produsent i Kina bruker Comewills høykvalitets Retractable Overhead Fault Indicator JDX Grounding Locator berøringsfri elektromagnetisk induksjon som deteksjonsprinsipp, og gir en klar visuell indikasjon på en kortslutningsfeil gjennom et rødt vippeskilt. Enhetsskallet er behandlet med antialdringsmaterialer, og skjermen bruker fluorescerende materialer, noe som sikrer klar synlighet selv om natten. For kunder som krever konstant lagerbeholdning eller tilpassede parametere, leveres dette høykvalitetsproduktet direkte fra fabrikken til en konkurransedyktig lav pris, og hjelper vedlikeholdsteamene med å forkorte feillokaliseringstiden.

Den uttrekkbare overliggende feilindikatoren JDX jordingslokalisator er en feillokaliseringsenhet utviklet av Comewill for overliggende kraftdistribusjonslinjer. Denne enheten overvåker endringer i linjestrømmen ved hjelp av elektromagnetisk induksjon. Når en kortslutningsfeil oppstår, aktiverer den en mekanisk vippemekanisme for å vise en rød feilindikator. Strukturen bruker en støpeprosess i ett stykke kombinert med nano-overflatebehandlingsteknologi, noe som gir den anti-fouling og antialdringsegenskaper, noe som gjør den egnet for langsiktig drift i utendørs luftledninger.

Kjernearbeidsprinsipp

1. Feildeteksjonslogikk

Den uttrekkbare overliggende feilindikatoren JDX jordingslokalisator oppdager feil basert på den plutselige endringen i strøm under en kortslutning. Når det oppstår en kortslutningsfeil, går feilstrømmen gjennom installasjonspunktet. Strømdeteksjonselementet inne i enheten registrerer den plutselige endringen i strømmen, og samtidig fører påfølgende beskyttelseshandlinger til at ledningen mister strømmen. Disse to forholdene utgjør til sammen grunnlaget for handlingen.

JDX-feilindikatoren, installert på luftledningen, fungerer ved å oppdage linjestrømmen ved hjelp av elektromagnetisk induksjon. Under normale driftsforhold er enheten i standby-modus med lavt strømforbruk; når en kortslutningsstrøm går gjennom, overskrider det induserte signalet en forhåndsinnstilt terskel, og utløser drivmekanismen.

2. Metode for feilplassering

Ved faktiske inspeksjoner er flere JDX-indikatorer installert med intervaller langs linjen. Når det oppstår en feil, vil alle indikatorer fra strømforsyningssiden til feilpunktet bli røde, mens indikatorene bak feilpunktet forblir hvite. Inspektører trenger bare å observere indikatorstatus langs ruten; seksjonen mellom den siste røde indikatoren og den første hvite indikatoren er feilstedet. Denne metoden reduserer arbeidsmengden for tradisjonelle full-line inspeksjoner til lokale seksjonskontroller, og forbedrer feillokaliseringseffektiviteten betydelig.

3. Tilbakestill mekanismen

Etter at feilen er rettet og strømmen er gjenopprettet, tilbakestilles utstyret automatisk etter en forhåndsinnstilt tid. Den uttrekkbare overhead-feilindikatoren JDX jordingslokalisator tilbyr valgbare tilbakestillingstider på 6, 12, 24 og 36 timer for å tilpasse seg driftsbehovene til forskjellige linjer, og eliminerer behovet for manuell tilbakestilling av personell som klatrer på stangen.

Produktstruktur og materialegenskaper

1. Skallmateriale

Den uttrekkbare overliggende feilindikatoren JDX jordingslokalisator er støpt i ett stykke ved hjelp av høystyrke luftfartsmaterialer og nanoteknologi. Skallet har følgende egenskaper:

Høy gjennomsiktighet: Forenkler observasjon av intern flip-up-status

Flekkmotstand: Smuss fester seg ikke lett til overflaten

Aldringsmotstand: Blir ikke sprø ved langvarig utendørs soleksponering

Vedlikeholdsfri: Krever ikke noe ekstra vedlikehold i løpet av dens utformede levetid

2. Kjernekomponentsammensetning

3. Visningsmetode

Den uttrekkbare overliggende feilindikatoren JDX jordingslokalisator bruker en mekanisk flip-top-skjerm. Den er hvit i normal drift og blir rød når den vippes opp for å indikere en feil. Den røde siden er belagt med fluorescerende materiale, noe som gjør den godt synlig i naturlig dagslys og fortsatt gjenkjennelig om natten eller i dårlige lysforhold. Som produsent prioriterer Comewill værbestandighet i sitt valg av skjermmaterialer, og sikrer at de roterende komponentene ikke falmer eller deformeres under langvarig UV-eksponering.

Installasjonsscenarier og sensormetoder: Sikker og allsidig

Disse indikatorene er ganske fleksible når det gjelder hvor de kan gå. Vi installerer dem på luftledninger (de på verktøystolper), luftkabler, jordkabler (de som er begravd under byer), og til og med på samleskinner inne i koblingsskap. I utgangspunktet kan det dukke opp kortslutningsfeil hvor som helst i distribusjonssystemet.
Fordi de brukes på så mange forskjellige steder, er sensormetodene deres designet for å være trygge – ingen direkte kontakt med strømførende deler. For spenningsdeteksjon registrerer de den romlige elektriske feltpotensialgradienten rundt linjen. For strømdeteksjon bruker de elektromagnetisk induksjon - omtrent som hvordan en transformator fungerer. Denne berøringsfrie designen er en game-changer: den holder enheten (og oss) trygg mot høyspenning, og gjør installasjonen mye enklere. Vi trenger ikke å kutte ledningen eller slå av strømmen for å montere dem - bare klem dem på og gå.

DRIFTSPRINSIPP

Kortslutningsdeteksjonsprinsipp:

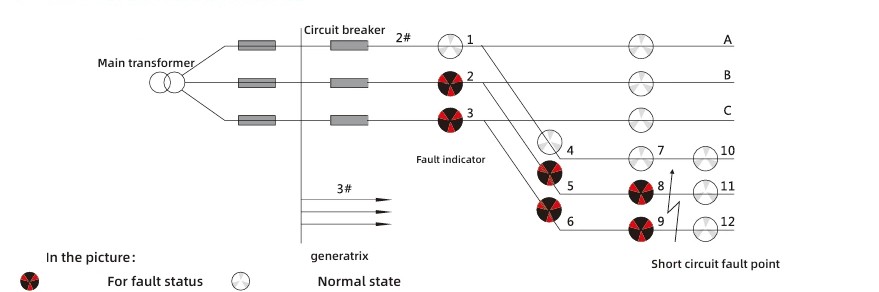

Basert på egenskapene til kortslutningsfenomener, brukes den plutselige endringen i strøm under en kortslutning ledsaget av strømbruddet til beskyttelsesanordningen som handlingskriteriet. Tolkningsmetoden for feilindikasjonsdiagrammet er som følger: Når indikatorlysene 2, 5 og 8 i fase A på linje 2, ingen indikatorlampe på fase B, indikatorlysene 3, 6 og 9 i fase C lyser rødt, mens indikatorlysene 11 og 12 forblir hvite, kan det fastslås at det har oppstått en kortslutningsfeil ved den utgående linjen.

TEKNISK PARAMETER
