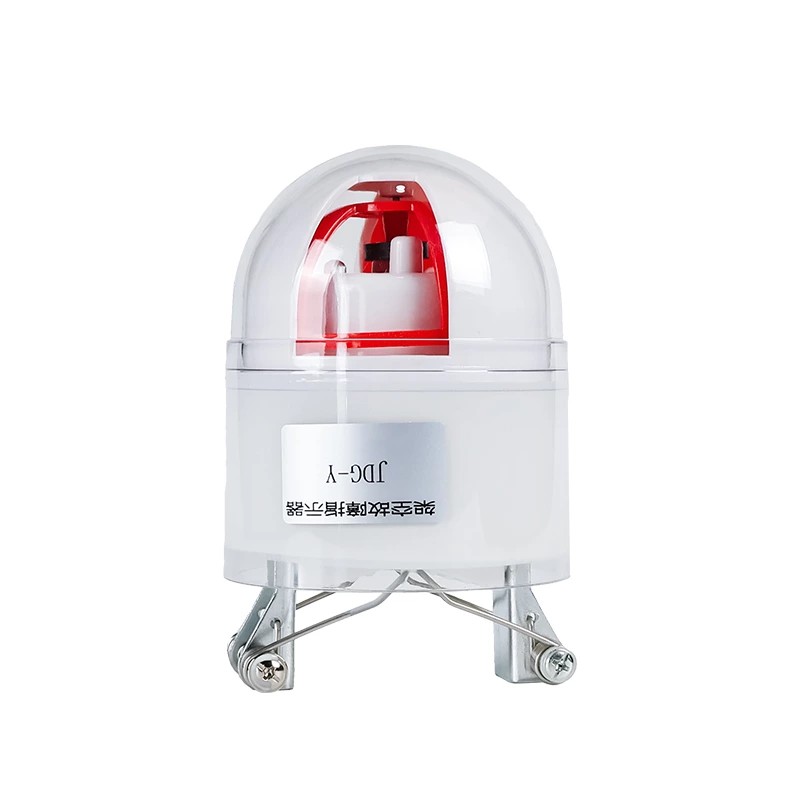

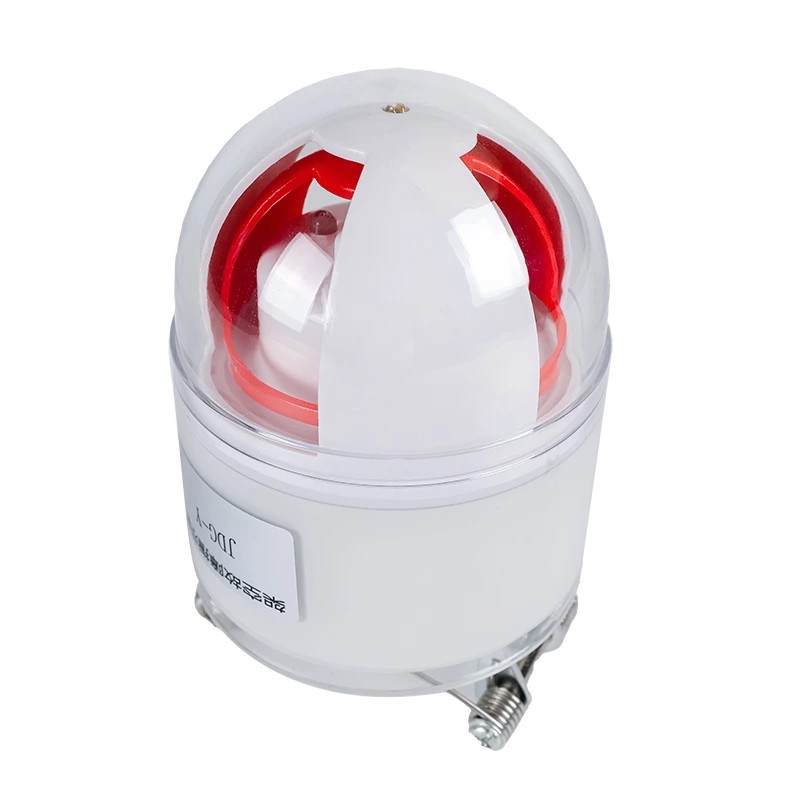

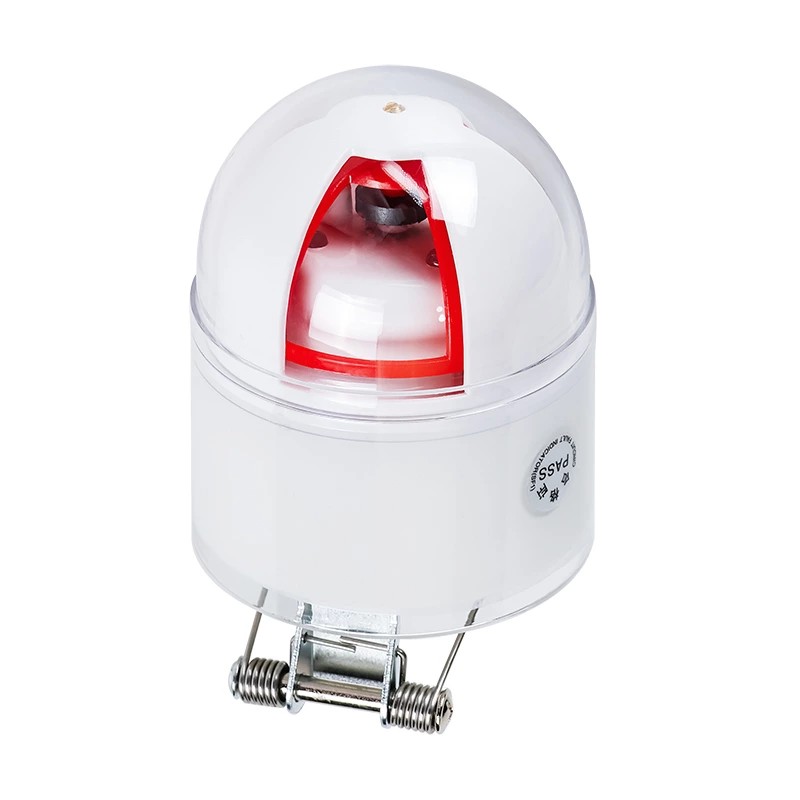

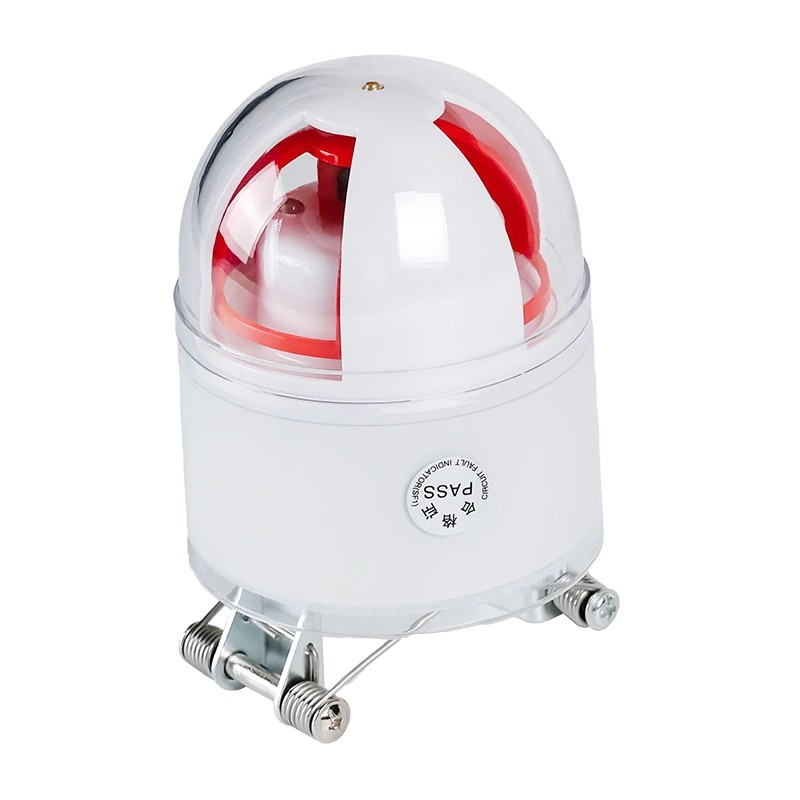

Fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F

Produktdetaljer

1. Fire-i-ett-feildeteksjon for distribusjonslinjer

Kvalitets fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F fra Comewill er en elektromagnetisk feildeteksjonsenhet som brukes i middels og lavspente kraftdistribusjonssystemer. Det hjelper feltingeniører raskt å finne delen av en linje der det har oppstått en kortslutningsfeil.

Arbeidsprinsipp

Når kortslutningsstrømmen flyter gjennom den overvåkede lederen, oppdager enheten den plutselige strømendringen.

Mekanismen utløser et synlig rødt feilindikatorkort.

Vedlikeholdsteam kan visuelt finne de aktiverte indikatorene langs linjen.

Feilpunktet identifiseres mellom den siste aktiverte indikatoren og den første ikke-aktiverte indikatoren.

Denne klare sonemetoden reduserer inspeksjonstiden betydelig sammenlignet med manuelle linjepatruljer.

Comewill-tilpasset fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F er mye brukt i strømdistribusjonsnettverk der rask feillokalisering bidrar til å redusere varigheten av avbrudd og forbedre vedlikeholdseffektiviteten.

2. Strukturelle komponenter og funksjonelle moduler

En komplett fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F integrerer flere funksjonelle moduler som jobber sammen for å sikre pålitelig deteksjon og indikasjon.

Strøm- og spenningsdeteksjonsmodul

Denne modulen registrerer endringer i strøm og spenning på linjen ved hjelp av elektromagnetisk induksjon og elektrisk feltdeteksjon. Disse sensormetodene krever ikke direkte kontakt med strømførende ledere, noe som bidrar til å forbedre installasjonssikkerheten.

Feildiskrimineringskrets

Den interne kretsen analyserer signalvariasjoner for å skille faktiske kortslutningsfeil fra midlertidige svingninger eller lastendringer. Importerte elektroniske komponenter og mikrokontrollere forbedrer signalbehandlingsstabiliteten.

Mekanisk indikatordrivsystem

Når en feil er bekreftet, aktiverer drivmekanismen det røde fluorescerende indikatorkortet, som forblir synlig til tilbakestilling. Den mekaniske strukturen er designet for utendørs pålitelighet og langsiktig drift.

Feilstatusvisning

Enheten bruker et sterkt rødt fluorescerende belegg for å sikre klar synlighet i dagslys og under lysforhold om natten. Displaymekanismen motstår falming selv etter lang eksponering for ultrafiolett stråling.

Automatisk forsinket tilbakestilling

Etter at feiltilstanden er fjernet, tilbakestilles den fire-i-ett-kompresjonsfjæropphengte feilindikatoren JDG-F automatisk etter en forhåndsinnstilt forsinkelse. Denne funksjonen reduserer behovet for manuell intervensjon på avsidesliggende steder.

3. Materialdesign og strukturell holdbarhet

For å støtte langsiktig utendørsdrift, bruker Comewill fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F spesialiserte materialer og strukturell design.

Bolig i luftfartsklasse

Det ytre skallet er produsert ved hjelp av høystyrke luftfartsmaterialer med ett-trinns støpeteknologi. Nanomaterialoverflatebehandling forbedrer motstanden mot miljøforurensning og aldring.

Nikkelbelagte magnetiske komponenter

Nøkkelmagnetiske elementer er nikkelbelagt for å forbedre den magnetiske ledningsevnen og forbedre den elektromagnetiske sensorytelsen.

Værbestandighet

Innkapslingsstrukturen er designet for å motstå:

UV-stråling

Regn og støv

Oppbygging av forurensning

Denne konstruksjonen lar enheten opprettholde stabil ytelse i utendørs kraftdistribusjonsmiljøer.

4. Strømsystem og levetid

Pålitelig drift over mange år er avgjørende for utstyr for overvåking av distribusjonsledninger.

Fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F inkluderer:

Høyytelses batterisystem med en levetid på over 8 år

Laveffekt elektronisk kretsdesign

Mikrokontrollerbasert kontroll for stabil drift

Disse funksjonene bidrar til å sikre at enheten fortsetter å fungere over flere inspeksjonssykluser uten hyppig vedlikehold.

5. Installasjon og Live-Line-drift

Fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F er designet for direkteinstallasjon, noe som betyr at enheten kan monteres uten å slå av distribusjonsledningen.

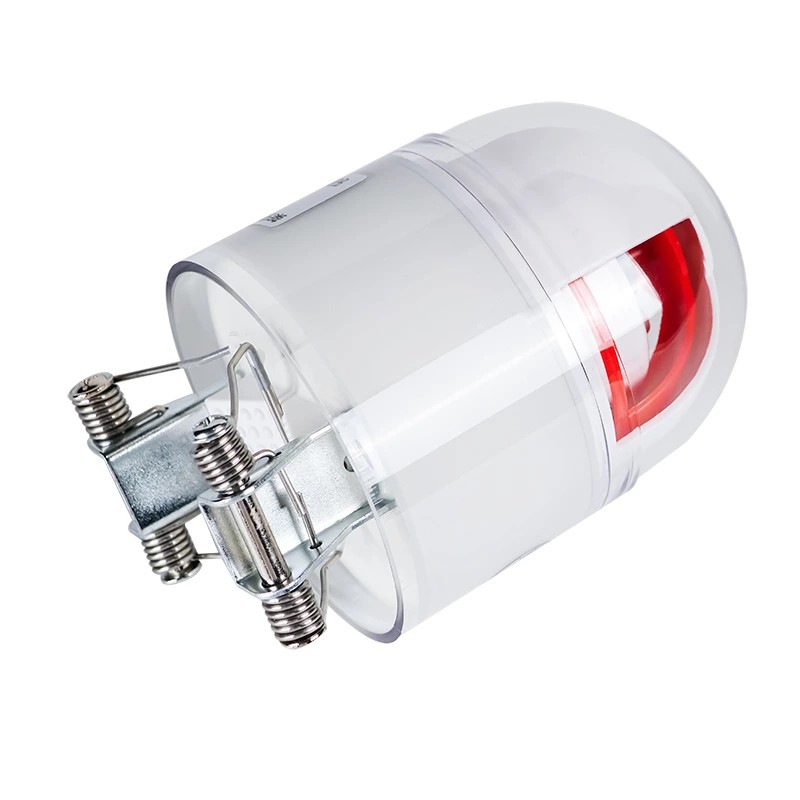

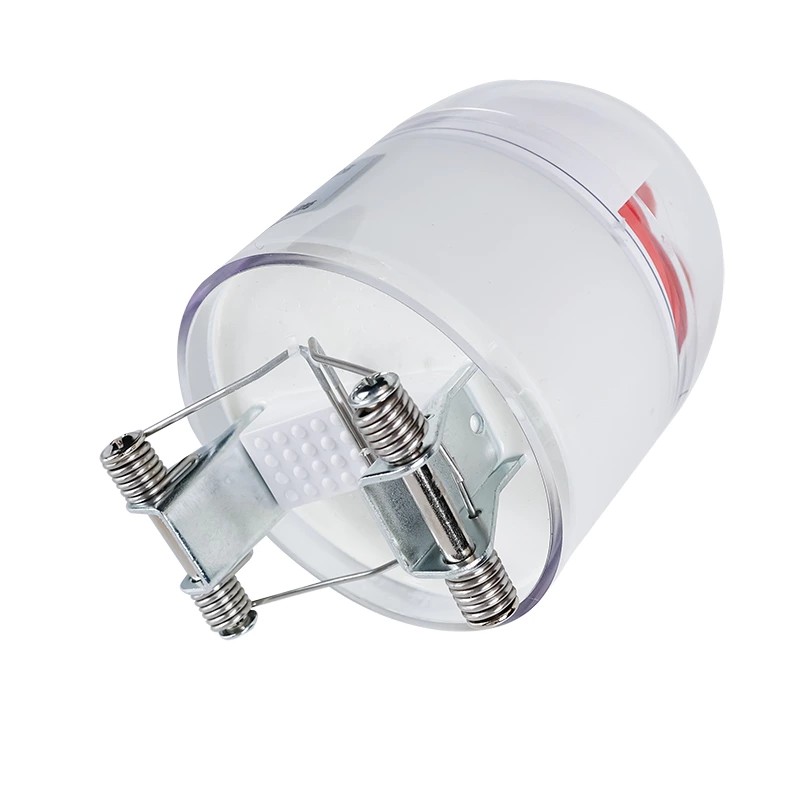

Opphengt kompresjonsfjær

Indikatoren bruker en kort-tråd kompresjonsfjærstruktur, slik at den kan klemmes fast på overhead-ledere.

Viktige installasjonsegenskaper inkluderer:

Installasjon uten kutteledere

Ikke behov for strømbrudd under installasjon

Mekanisk stabilitet på både blanke og isolerte ledere

Denne utformingen hjelper verktøy med å distribuere feilindikatorer på tvers av distribusjonsnettverk med minimale driftsforstyrrelser.

6. Typiske applikasjonsscenarier

Comewill fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F brukes i flere strømdistribusjonsscenarier:

Overhead distribusjonslinjer

Installert på strømledere for å oppdage og vise kortslutningsfeil.

Kabeldistribusjonssystemer

Brukes på overliggende isolerte kabler eller underjordiske kabeloverganger.

Overvåking av distribusjonsnettverk

Hjelper vedlikeholdsteam raskt å identifisere feilseksjoner og organisere målrettede inspeksjoner.

Vedlikehold av verktøy

Støtter raskere feilsøking og reduserer tiden brukt på full-line patruljeinspeksjoner.

7. Produksjons- og forsyningsevne

Som en produsent og fabrikk i Kina tilbyr Comewill produksjons- og forsyningsstøtte for overvåkingsenheter for distribusjonsnettverk.

Mulighetene inkluderer:

OEM og tilpassede produktkonfigurasjoner

Stabil produksjonskapasitet for ingeniørprosjekter

Kvalitetskontroll under produksjon og montering

Comewill fire-i-ett kompresjonsfjær opphengt feilindikator JDG-F er tilgjengelig for globale verktøy, ingeniørentreprenører og distributører av elektrisk utstyr som leter etter en Kina-leverandør av feildeteksjonsenheter laget i Kina.

DRIFTSPRINSIPP

Kortslutningsdeteksjonsprinsipp:
Basert på egenskapene til kortslutningsfeil, er handlingskriteriet den plutselige endringen i strømmen ledsaget av strømbruddet til beskyttelsesanordningen. Tolkningslogikken til feilindikasjonsdiagrammet er som følger: hvis indikatorene 2, 5 og 8 i fase A og indikatorene 3, 6 og 9 i fase C på linje 2 alle blir røde, mens indikatorene 11 og 12 forblir hvite, kan det fastslås at en kortslutningsfeil har oppstått ved det utgående linjepunktet.
