EKL-4DXN linjefeilindikator med live-status

Comewill, som en produsent basert i Kina, gir EKL-4DXN Line Fault Indicator med Live Status for å støtte nøyaktig feilidentifikasjon og linjestatusverifisering. Nøkkelfunksjoner inkluderer LED-faseindikatorer med høy lysstyrke drevet direkte av det elektriske feltet, justerbare alarmparametere og alternativer for både manuell og automatisk tilbakestilling. For de som søker kvalitetsovervåkingsenheter på lager med tilpassbare funksjoner, leverer dette produktet praktisk funksjonalitet direkte fra fabrikken til en konkurransedyktig lav pris.

Hva er EKL-4DXN linjefeilindikator med live-status?

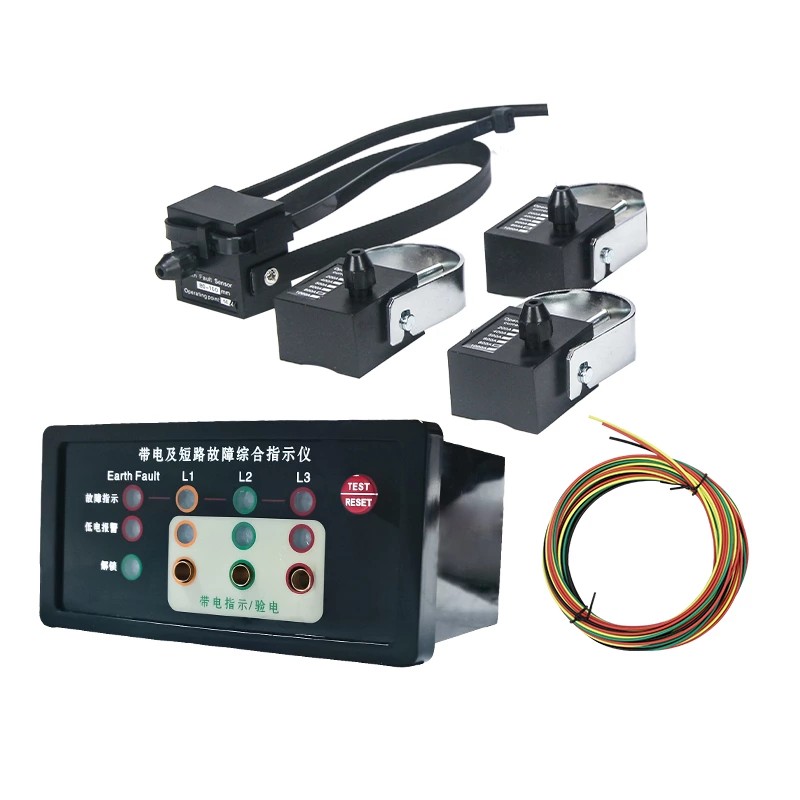

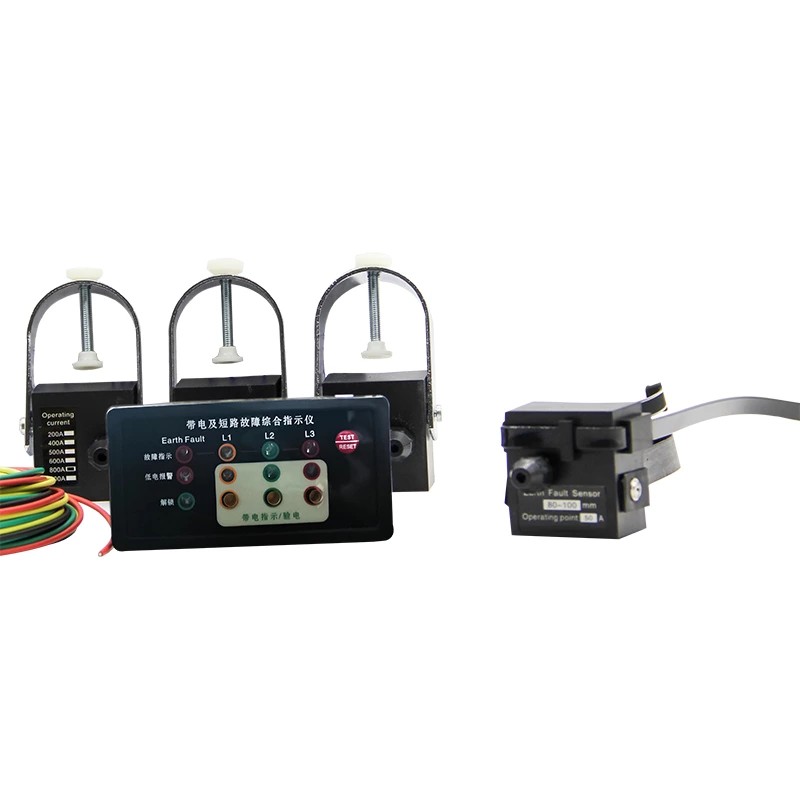

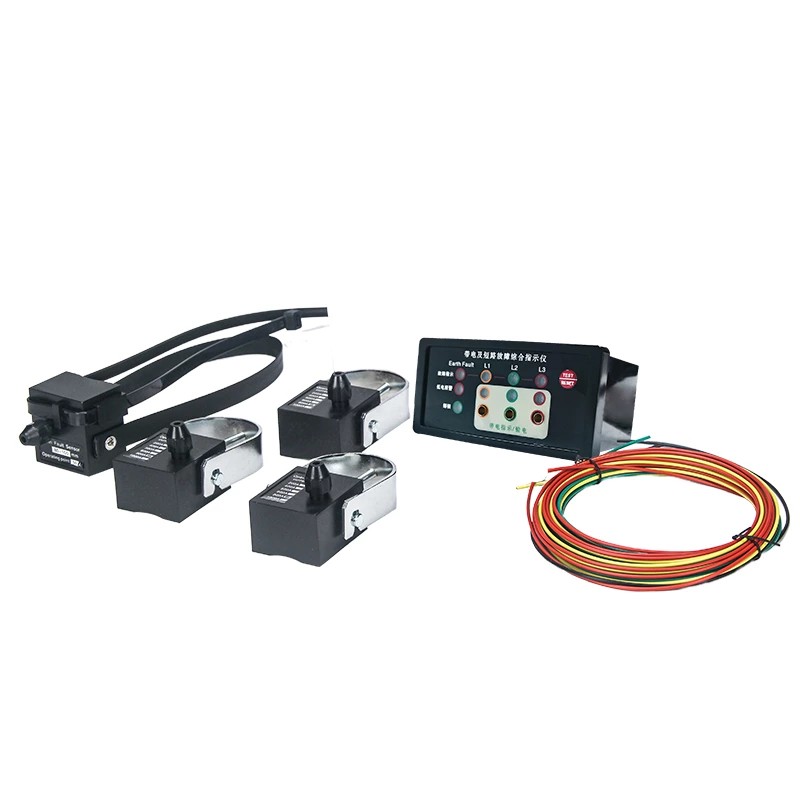

EKL-4DXN Line Fault Indicator med Live Status er en online overvåkingsenhet utviklet av Comewill spesifikt for høyspentbryteranlegg og distribusjonsnettverk under 20kV. Denne enheten integrerer funksjoner for feildeteksjon, live indikasjon og faseverifisering. Ved å bruke en modulær design og fiberoptisk kommunikasjonsteknologi, kan den operere stabilt i komplekse elektromagnetiske miljøer, og gi pålitelig støtte for daglige inspeksjoner og feildiagnose i kraftsystemer.

Produktfunksjoner

1. Kjernefeilalarmfunksjoner

Kortslutningsfeilalarm

Når det oppstår en kortslutning i linjen, fanger kortslutningssensoren som er innebygd i EKL-4DXN linjefeilindikator med Live Status umiddelbart feilstrømmen og sender alarmsignalet til vertsdatamaskinen via fiberoptisk kabel. Fiberoptisk kommunikasjon har sterke anti-interferensegenskaper, og unngår påvirkning av elektromagnetisk støy inne i bryterutstyret på signaloverføring. Ved mottak av signalet utløser vertsdatamaskinen den tilsvarende kortslutningsfeilindikatorlampen, og hjelper personell på stedet raskt å finne den defekte kretsen.

Jordfeilalarm

Jordingssensoren overvåker kontinuerlig nullsekvensstrømmen til linjen. Når jordfeilstrømmen når eller overstiger forhåndsinnstilt alarmterskel, sender sensoren et signal til hovedenheten via optisk fiber, og hovedenheten aktiverer jordfeilalarmen umiddelbart. Denne funksjonen hjelper til med å oppdage jordfeil tidlig, forhindrer ytterligere forringelse av utstyrsisolasjonen og reduserer risikoen for elektrisk støt.

2. Høyspenningsrelaterte funksjoner

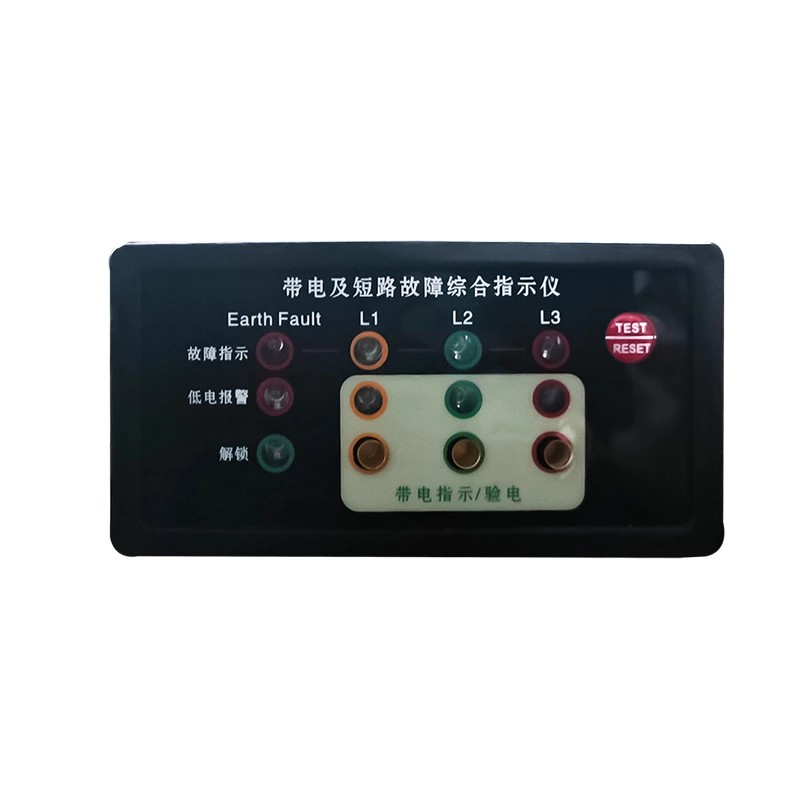

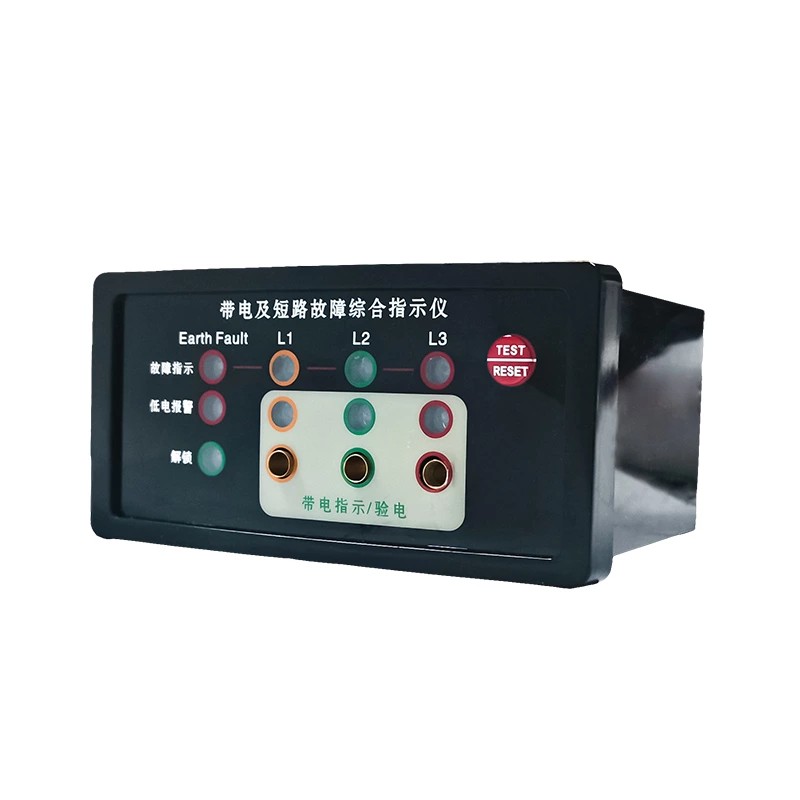

Høyspent Live Status Indicator: Kvalitets EKL-4DXN linjefeilindikator med Live Status overvåker kontinuerlig livestatusen til høyspentlinjer. Hovedenhetspanelet er utstyrt med LED-indikatorer med høy lysstyrke, tilsvarende L1-, L2- og L3-fasene. Blinkfrekvensen til indikatorene gjenspeiler omtrent spenningsnivået. LED-ene får strøm direkte fra det elektriske høyspentfeltet, uten å forbruke hovedenhetens innebygde batteri. Denne utformingen sikrer kontinuiteten til live-statusindikasjon og forlenger den totale batterilevetiden.

Høyspenningsfaseverifisering: Hovedenhetspanelet har et dedikert faseverifiseringsgrensesnitt. Vedlikeholdspersonell kan bruke dette grensesnittet til å teste og bekrefte nøyaktigheten til høyspentsignalet og feilindikasjonen. Ved å bruke denne funksjonen til å verifisere fasen før du utfører linjetilkobling eller vedlikeholdsarbeid, unngår du utstyrsfeil forårsaket av fasefeil.

3. Fleksible tilbakestillingsmoduser

For å tilpasse seg forskjellige arbeidsrytmer på forskjellige steder, tilbyr EKL-4DXN tre tilbakestillingsmoduser:

Automatisk tilbakestilling: Etter at feilen er fjernet, kan enheten automatisk tilbakestille på et forhåndsinnstilt tidspunkt. Valgfrie tilbakestillingsintervaller inkluderer 8 sekunder, 12 timer, 24 timer og 48 timer (fabrikkstandard er 12 timer). Denne modusen er egnet for uovervåket eller fjerntliggende steder, og reduserer frekvensen av tilbakestillinger på stedet av vedlikeholdspersonell.

Manuell tilbakestilling: Etter at feilen er løst, kan personell på stedet trykke direkte på "Tilbakestill/Test"-knappen på EKL-4DXN linjefeilindikator med Live Status-panelet for umiddelbart å slette alarmstatusen, og sikre at enhetsindikasjonen stemmer overens med gjeldende linjestatus.

Fjerntilbakestilling: Enheten støtter sending av alarmsignaler til kontrollsenteret og kan også motta fjerntilbakestillingskommandoer fra kontrollsenteret. For store distribusjonsnettverk med mange eksterne enheter, hjelper denne funksjonen distributører eksternt å administrere enhetsstatus, og reduserer unødvendige besøk på stedet.

4. Selvtest og lavspenningsalarmfunksjoner

Automatisk testfunksjon: For å sikre at utstyret er i normal driftstilstand, kan brukeren trykke på "Reset/Test"-knappen på hovedenhetens panel. På dette tidspunktet vil indikatorlysene L1, L2, L3 og L4 blinke ni ganger og tilbakestilles deretter automatisk. Testen kan også avsluttes manuelt ved å trykke på knappen igjen. Denne enkle selvtestprosessen hjelper personell raskt å bekrefte at indikatorfunksjonene er normale før bruk, og eliminerer behovet for å bære ytterligere testinstrumenter.

Lavspenningsalarm:

EKL-4DXN linjefeilindikator med live-status drives av et innebygd litiumbatteri. Når batterispenningen er lavere enn det normale driftsområdet, vil enheten utløse en lavspenningsalarm, som ber brukeren om å skifte batteriet i tide. Denne funksjonen hjelper til med å forhindre at enheten mislykkes i å vise feilinformasjon nøyaktig på grunn av utladet batteri, og opprettholder dermed den kontinuerlige påliteligheten til utstyret.

5. Justerbare parameterinnstillinger

Som en profesjonell produsent lar Comewill brukere justere flere alarmparametere i henhold til faktiske driftsforhold. Enten det er kortslutningsstrømterskel, jordstrømterskel eller automatisk tilbakestillingstid, alt kan stilles inn på stedet, slik at utstyret kan tilpasse seg forskjellige linjeforhold og driftskrav.
